B32620A4333K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 33nF ±10% 聚丙烯 400V 200V 通孔安装 10.3mm*6mm*12mm
供应商型号: 871-B32620A4333K289
供应商: Mouser
标准整包数: 1

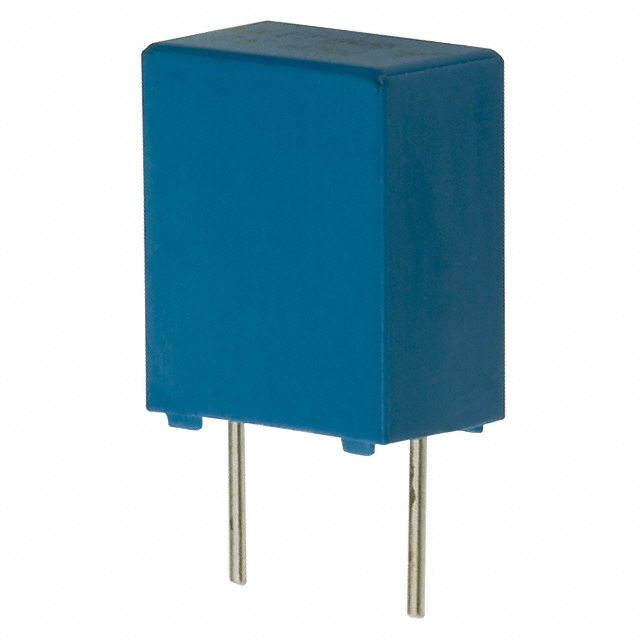

TDK 薄膜电容 B32620A4333K289

B32620A4333K289概述


    产品简介


    Metallized Polypropylene Film Capacitors (MKP)
    本产品系列涵盖 B32620 和 B32621 型号的聚丙烯薄膜电容器。这些电容器采用堆叠式薄膜技术,广泛应用于紧凑型荧光灯(CFL)、开关电源(SMPS)等领域。其设计具备高脉冲承受能力和优异的自愈性能,为电子设备提供稳定的电容解决方案。

    技术参数


    - 最高工作温度: 105°C
    - 气候类别 (IEC 60068-1:2013): 55/100/56
    - 电介质: 聚丙烯 (PP)
    - 尺寸: 可根据具体型号调整
    - 最大额定电压 (VDC):
    - B32620: 160V 至 1000V
    - B32621: 160V 至 1000V
    - 最大交流电压 (VAC):
    - B32620: 90V 至 600V
    - B32621: 90V 至 500V
    - 最大电流 (Ipp):
    - B32620: 1.5A 至 100A
    - B32621: 1.5A 至 68A
    - 尺寸 (mm):
    - 宽 × 高 × 长: 4.0 x 8.5 x 10.0 至 6.0 x 12.0 x 13.0

    产品特点和优势


    - 非常高的脉冲强度:适合高负载环境。
    - 出色的自愈性能:能自动修复局部损坏,延长使用寿命。
    - 极小的尺寸:适用于空间受限的应用场合。
    - 高接触可靠性:确保长期稳定运行。
    - 符合RoHS标准:环保友好。

    应用案例和使用建议


    - 紧凑型荧光灯 (CFL):适合高频驱动电路。
    - 开关电源 (SMPS):提高电源转换效率。
    - 照明系统:能处理较大电流波动,确保稳定运行。
    使用建议:
    - 在安装过程中避免机械应力,防止焊接时温度过高。
    - 确保合适的冷却时间,以减少热负荷对电容器的影响。

    兼容性和支持


    - 兼容性:适用于各种电路设计,包括紧凑型荧光灯和开关电源。
    - 厂商支持:提供详细的焊锡指南和技术支持,确保正确安装和使用。

    常见问题与解决方案


    1. 问: 如何确定电容器的兼容性?
    - 答: 检查电容器的最大额定电压和工作温度范围,确保与设计电路匹配。
    2. 问: 电容器如何应对高温环境?
    - 答: 在高温环境下应适当降额使用,遵循数据手册中的建议,避免超过最大允许的工作温度。
    3. 问: 电容器在焊接时需要注意什么?
    - 答: 确保焊接温度控制在规范范围内,使用适当的焊接时间和浸入深度,以避免对电容器造成损害。

    总结和推荐


    综述:
    - 优点:
    - 非常高的脉冲强度,适合高负载环境。
    - 出色的自愈性能,延长使用寿命。
    - 符合RoHS标准,环保友好。
    - 尺寸小巧,便于空间受限的设计。
    结论:
    这款 B32620 和 B32621 型号的 Metallized Polypropylene Film Capacitors (MKP) 是紧凑型荧光灯和开关电源应用的理想选择。具备出色的自愈性能和可靠的电气特性,值得在需要高可靠性的设计中使用。建议在高负载环境中使用,并确保正确的安装和维护以获得最佳效果。

B32620A4333K289参数

参数
电容值 33nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 10.3mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

B32620A4333K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32620A4333K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32620A4333K289 B32620A4333K289数据手册

B32620A4333K289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.6463 ¥ 5.4612
50+ $ 0.5014 ¥ 4.2368
100+ $ 0.4345 ¥ 3.6715
500+ $ 0.3618 ¥ 3.0572
1300+ $ 0.3359 ¥ 2.8382
2600+ $ 0.2506 ¥ 2.1172
3900+ $ 0.2354 ¥ 1.9895
库存: 1264
起订量: 1 增量: 1
