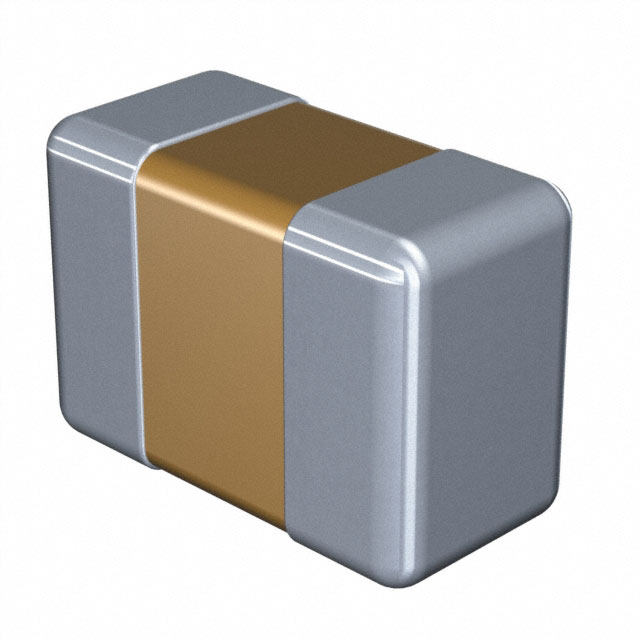

C1005X6S1C105K050BC

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±10% X6S 16V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: C1005X6S1C105K050BC
供应商: 国内现货
标准整包数: 10000
TDK 陶瓷电容 C1005X6S1C105K050BC

C1005X6S1C105K050BC概述

    多层陶瓷电容器(MLCC)技术手册

    1. 产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于各种电子产品中的表面贴装元件。该系列包括多种尺寸,如C0402(01005英寸)、C0603(0201英寸)、C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4532(1812英寸)和C5750(2220英寸)。这些电容器主要用于通用电子设备,包括移动设备、服务器、个人电脑和平板电脑,以及电源电路。

    2. 技术参数


    - 额定电压:最高可达75V
    - 温度特性:包括C0G(0±30ppm/°C)、X5R(±15%)、X6S(±22%)等
    - 容值范围:从0.5pF到1,000,000pF不等
    - 尺寸代码:根据JIS/EIA标准
    - 机械强度:由于单片结构设计,具备较高的机械强度和可靠性
    - 频率特性:具有低ESR(等效串联电阻)、低ESL(等效串联电感),适用于高频应用
    - 工作环境:适用于广泛的温度范围,如-55°C到+125°C

    3. 产品特点和优势


    - 高可靠性:单片结构设计确保了产品的可靠性和机械强度
    - 低损耗:低ESR和低ESL特性使得设计时能够接近理论值
    - 无极性:不需要考虑正负极方向,简化了安装过程
    - 扩展性:支持的容值范围广,能够满足不同应用需求

    4. 应用案例和使用建议


    - 移动设备:用于调节电源管理系统的滤波和去耦
    - 服务器和PC:提供高性能滤波,减少电源噪声
    - 电源电路:用于稳定电源电压,提高系统稳定性
    使用建议:
    - 确保在设计电路时考虑到散热问题,以避免自加热引起的故障
    - 根据应用要求选择合适的容值和额定电压

    5. 兼容性和支持


    - 兼容性:该系列MLCC与常见的表面贴装工艺兼容,可以方便地集成到现有的电路板中
    - 支持:厂商提供详细的交付规范和技术支持,以帮助客户正确使用和维护产品

    6. 常见问题与解决方案


    - 问题:产品自加热
    - 解决方法:合理规划电路布局,增加散热设计,或者选择具有更高耐热性的型号
    - 问题:无法达到预期的电容值
    - 解决方法:确认是否选择了正确的容值代码,必要时请查阅详细的数据表

    7. 总结和推荐


    综上所述,多层陶瓷电容器系列是市场上非常优秀的产品之一。它们具有高可靠性、低损耗和广泛的容值选择,适用于多种应用。推荐使用该系列产品,特别是对于需要高性能滤波和稳定电源电压的应用。购买前请务必请求详细的技术规格和交付规范,以确保产品的正确使用和安全操作。

C1005X6S1C105K050BC参数

参数
电容值 1μF
容差 ±10%
温度系数 X6S
额定电压 16V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1005X6S1C105K050BC厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1005X6S1C105K050BC数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1005X6S1C105K050BC C1005X6S1C105K050BC数据手册

C1005X6S1C105K050BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0665
100000+ ¥ 0.0645
库存: 10000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 665
