B43644B5397M080

产品分类: 铝电解电容
厂牌: TDK
产品描述: 390μF 450V ±20% 270mΩ@ 100Hz 5000h@ 105°C 1.8A@ 100Hz 卡入式安装,通孔安装 35mm(宽度)*37mm(高度)
供应商型号: Q-BN-B43644B5397M080
供应商: 期货订购
标准整包数: 240

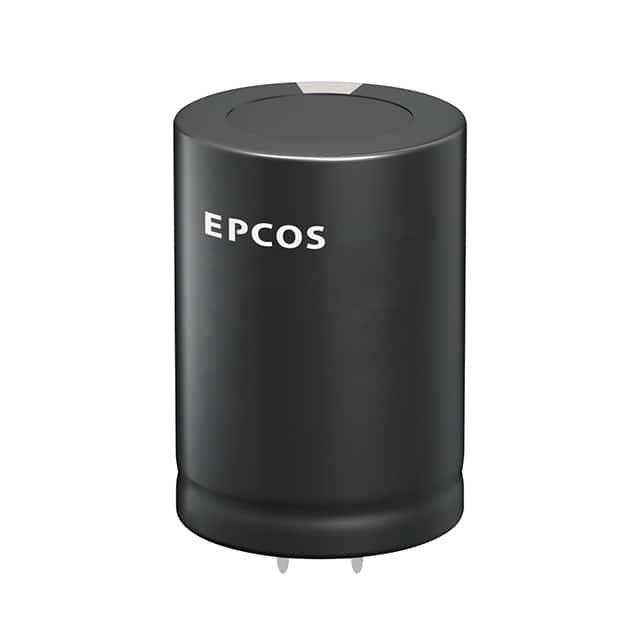

TDK 铝电解电容 B43644B5397M080

B43644B5397M080概述

    铝电解电容器:B43644系列

    产品简介


    铝电解电容器是一种广泛应用于多种场合的电容器,其中B43644系列是特别适用于高可靠性和长寿命要求的应用。此系列产品主要用于频率转换器、太阳能逆变器、不间断电源、专业电源及医疗设备等领域。值得注意的是,除非另有说明,该系列电容器不适用于汽车应用。

    技术参数


    主要技术规格
    - 额定电压(VR):200 VDC - 500 VDC
    - 浪涌电压(VS):
    - 对于VR ≤ 250 VDC,VS = 1.15 VR
    - 对于VR ≥ 400 VDC,VS = 1.10 VR
    - 额定电容(CR):47 μF - 2700 μF
    - 电容容差:±20%
    - 损耗角正切(tan δ):
    - 对于VR ≤ 250 VDC,tan δ ≤ 0.15
    - 对于VR ≥ 400 VDC,tan δ ≤ 0.20
    - 漏电流(Ileak):5分钟,20°C时小于初始值
    - 自感(ESL):约20 nH
    - 工作温度范围:-40°C 至 +105°C
    使用寿命要求
    - 环境条件:105°C;VR
    - 使用寿命:大于5000小时,最大变化率20%
    - 耐压测试:105°C,VR 2000小时后最大变化率10%

    产品特点和优势


    - 极高的CV产品:非常紧凑的设计
    - 高可靠性:通过多项严格的测试标准
    - 长使用寿命:符合国际标准的使用期限
    - 高纹波电流能力:适用于需要高频响应的应用
    - 针焰测试通过:所有绝缘版本均通过IEC 60695-11-5标准的针焰测试
    - 环保兼容:符合RoHS标准

    应用案例和使用建议


    该系列电容器广泛应用于需要高稳定性和长寿命的场合,如太阳能逆变器、不间断电源等。例如,在一个太阳能逆变器系统中,B43644系列电容器可以确保系统的长期稳定性,提高整体效率。使用建议包括:
    - 在安装过程中注意正确的极性连接,避免反向极性导致损坏。
    - 确保良好的散热条件以延长使用寿命。
    - 定期检查和维护,以保证系统的持续稳定运行。

    兼容性和支持


    B43644系列电容器具有良好的兼容性,可与其他电子元器件配合使用。制造商提供了全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:漏电流过大
    - 解决方法:检查安装是否正确,确保电容器处于规定的环境条件下工作。
    - 问题2:纹波电流过高
    - 解决方法:增加电容器的数量以分散纹波电流,或者选择额定电流更高的型号。

    总结和推荐


    总体来看,B43644系列铝电解电容器以其高可靠性、长寿命和优秀的性能表现,在工业应用中具有显著的优势。特别是在需要长时间稳定工作的场合,它能为用户提供可靠的电力支持。因此,强烈推荐在相关应用场景中使用这一系列产品。

B43644B5397M080参数

参数
电容值 390μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 270mΩ@ 100Hz
纹波电流 1.8A@ 100Hz
工作寿命 5000h@ 105°C
长*宽*高 35mm(宽度)*37mm(高度)
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43644B5397M080厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43644B5397M080数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43644B5397M080 B43644B5397M080数据手册

B43644B5397M080封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 8.2764 ¥ 70.5977
库存: 24000
起订量: 240 增量: 0
交货地:
最小起订量为:240
合计: ¥ 16943.44
