B32672P4684K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 680nF ±10% 聚丙烯,金属化 450V 160V 通孔安装 18mm*6mm*12mm
供应商型号: 2469037
供应商: 海外现货
标准整包数: 10

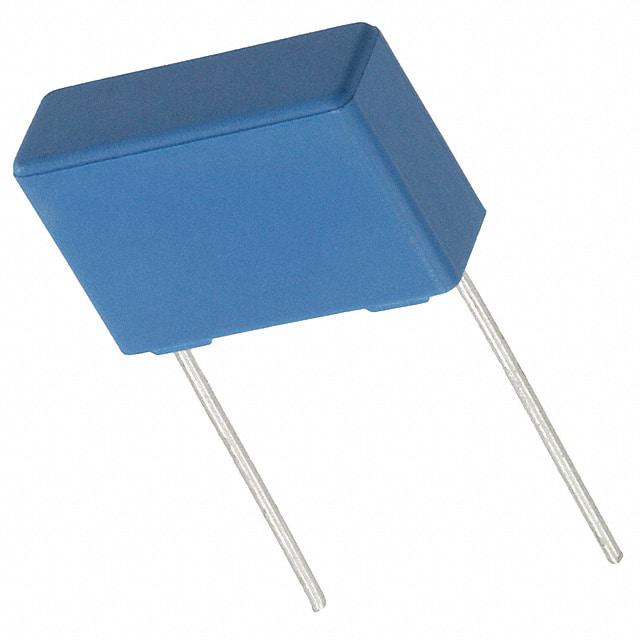

TDK 薄膜电容 B32672P4684K000

B32672P4684K000概述

    Metallized Polypropylene Film Capacitors (MKP) B32671P ... B32673P

    1. 产品简介


    类型:薄膜电容器
    主要功能:功率因数校正(PFC)
    应用领域:工业、电源、通信系统等领域

    2. 技术参数


    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/110/56
    - 绝缘介质:聚丙烯(PP)
    - 额定电压:
    - 450 V DC (10 mm)
    - 520 V DC (15 mm)
    - 630 V DC (22.5 mm)
    - 额定电容范围:
    - 0.068 μF 至 2.2 μF
    - 纹波电流能力:非常强
    - 工作频率:高频率交流操作能力
    - 封装形式:塑料外壳(UL 94 V-0),环氧树脂密封
    - 尺寸:
    - 10 mm 间距:4.0 x 9.0 x 13.0 mm 至 7.0 x 16.0 x 13.0 mm
    - 15 mm 间距:5.0 x 10.5 x 18.0 mm 至 11.0 x 18.5 x 18.0 mm
    - 22.5 mm 间距:6.0 x 15.0 x 26.5 mm 至 12.0 x 22.0 x 26.5 mm

    3. 产品特点和优势


    - 紧凑设计:非常适合空间有限的应用场景
    - 高耐压能力:适用于高压环境
    - 高频率交流操作能力:适合高频应用
    - 优良的自愈合性能:延长使用寿命
    - 环保材料:符合RoHS标准,无卤素

    4. 应用案例和使用建议


    - 功率因数校正:广泛应用于电力系统中的功率因数校正,提高能源效率
    - 建议使用场景:
    - 工业自动化控制
    - 电源转换器
    - 通信基站
    - 使用建议:
    - 确保散热良好,避免过热
    - 在高压环境下,考虑使用更高额定电压的产品

    5. 兼容性和支持


    - 兼容性:与多种电子系统和设备兼容
    - 厂商支持:提供详细的测试报告和使用指南,确保安装和使用过程中的技术支持

    6. 常见问题与解决方案


    - 问题1:纹波电流过大导致过热
    - 解决方案:增加散热措施,如外部散热片
    - 问题2:电容值不稳定
    - 解决方案:检查焊接工艺,确保连接可靠,避免焊点虚焊

    7. 总结和推荐


    - 主要优点:
    - 紧凑设计,高可靠性,环保材料
    - 优良的自愈合性能,适合高频应用
    - 推荐使用:强烈推荐在需要高精度、高稳定性的场合使用。特别适用于功率因数校正和其他高要求的工业应用场景。
    这些特性使得该系列的电容器成为高性能应用的理想选择。

B32672P4684K000参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC 160V
额定电压-DC 450V
ESR-等效串联电阻 -
长*宽*高 18mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32672P4684K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672P4684K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672P4684K000 B32672P4684K000数据手册

B32672P4684K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.494
100+ ¥ 4.0266
500+ ¥ 3.9547
1000+ ¥ 3.9547
2000+ ¥ 3.8828
4000+ ¥ 3.8828
20000+ ¥ 3.8828
40000+ ¥ 3.8828
库存: 3784
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.94
