B32671P4105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 聚丙烯 450V 160V 通孔安装 13mm*8mm*17.5mm
供应商型号: B32671P4105K000
供应商: 国内现货
标准整包数: 500

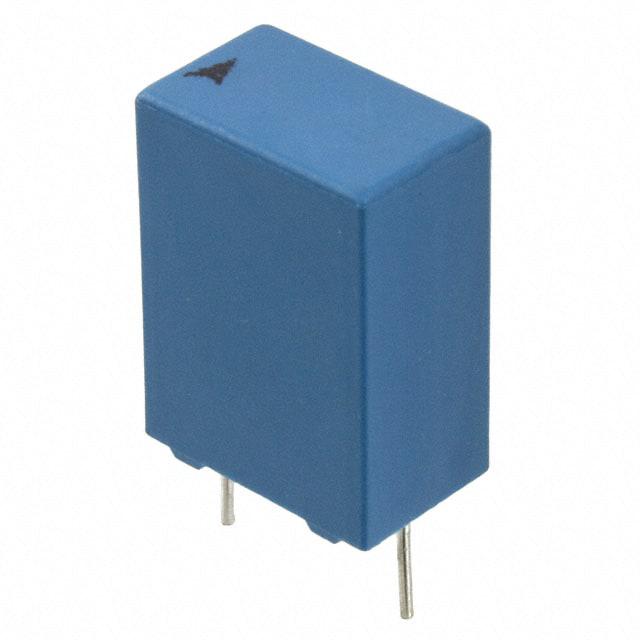

TDK 薄膜电容 B32671P4105K000

B32671P4105K000概述


    产品简介


    Film Capacitors
    Metallized Polypropylene Film Capacitors (MKP)
    系列/型号: B32671P ... B32673P
    日期: 2018年6月
    制造商: EPCOS AG (TDK集团的一部分)
    这些金属化聚丙烯薄膜电容器主要用于功率因数校正(PFC)系统中。它们具有紧凑的设计和卓越的性能,适用于高电压、高频交流运行及高温环境。

    技术参数


    - 最大工作温度: 125°C
    - 气候类别: 55/110/56 (符合IEC 60068-1:2013标准)
    - 工作电压范围:
    - 额定直流电压: 450V DC, 520V DC, 630V DC
    - 最大交流电压 (f ≤ 1kHz): 160V AC, 200V AC
    - 额定容值:
    - 0.068μF, 0.082μF, 0.10μF, 0.15μF, 0.18μF, 0.22μF, 0.27μF, 0.33μF, 0.39μF, 0.47μF, 0.56μF, 0.68μF, 1.0μF, 1.5μF, 2.0μF, 2.2μF
    - 绝缘电阻:
    - 在100V或时间常数 τ = CR Rins 下(相对湿度≤65%):
    - ≤30 GΩ (对于 CR ≤ 0.33μF)
    - ≥10000秒 (对于 CR > 0.33μF)
    - 损耗因子 (tan δ):
    - 20°C时(上限值)
    - 1kHz: 1.0
    - 10kHz: 2.5
    - 100kHz: 25.0
    - 脉冲处理能力:
    - dv/dt 值: 100~250V/μs
    - k0 值: 90000~315000V²/μs

    产品特点和优势


    - 非常紧凑的设计: 减小了占用空间。
    - 非常高的纹波电流和峰值电流能力: 适合高电流应用。
    - 高频率交流操作能力: 适用于高频电路。
    - 卓越的自愈合特性: 当局部击穿发生时能够自我修复。
    - RoHS兼容: 环保材料。
    - AEC-Q200D认证: 满足汽车电子相关标准。
    - 多种终端选项: 并联线头,无铅,镀锡等。

    应用案例和使用建议


    这些电容器主要用于功率因数校正(PFC)系统中,确保电路在高负载下能高效运作。在实际应用中,可以考虑如下建议:
    - 确保适当的散热: 在高电流和高频应用中,要特别注意散热,以避免过热。
    - 选择合适的容值: 根据具体需求选择最适合的容值,以达到最佳效果。
    - 合理布线: 注意电容器的连接方式,确保线路尽量短且直接,减少不必要的干扰。

    兼容性和支持


    这些电容器与其他常见的电子元器件和设备有良好的兼容性。制造商提供了全面的技术支持和服务,包括详细的安装指南和技术文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题: 安装后电容值不准确
    解决方案: 请确保焊接过程中的温度和时间控制得当,避免过度加热导致电容器损坏。
    - 问题: 温度过高导致性能下降
    解决方案: 建议在设计电路时加入散热措施,如使用散热片或风扇,以降低工作温度。
    - 问题: 脉冲电流处理不当
    解决方案: 遵循手册中的脉冲参数限制,确保每次脉冲之间有足够的冷却时间。

    总结和推荐


    综上所述,B32671P至B32673P系列的金属化聚丙烯薄膜电容器具有紧凑的设计、出色的电气特性和可靠性,非常适合于需要高效率、高可靠性的功率因数校正应用。无论是作为PFC系统的关键组件还是用于其他需要高性能电容器的应用场合,这些电容器都是理想的选择。强烈推荐使用这些电容器,特别是在需要高性能和高可靠性的场合。

B32671P4105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 160V
额定电压-DC 450V
ESR-等效串联电阻 -
长*宽*高 13mm*8mm*17.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32671P4105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32671P4105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32671P4105K000 B32671P4105K000数据手册

B32671P4105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.2289
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1614.45
