B43544A6477M087

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 500V ±20% 180mΩ@ 100Hz 3000h@ 105°C 2.51A@ 100Hz 卡入式安装,通孔安装 35mm*55mm*57.2mm
供应商型号: B43544A6477M087-ND
供应商: Digi-Key
标准整包数: 240

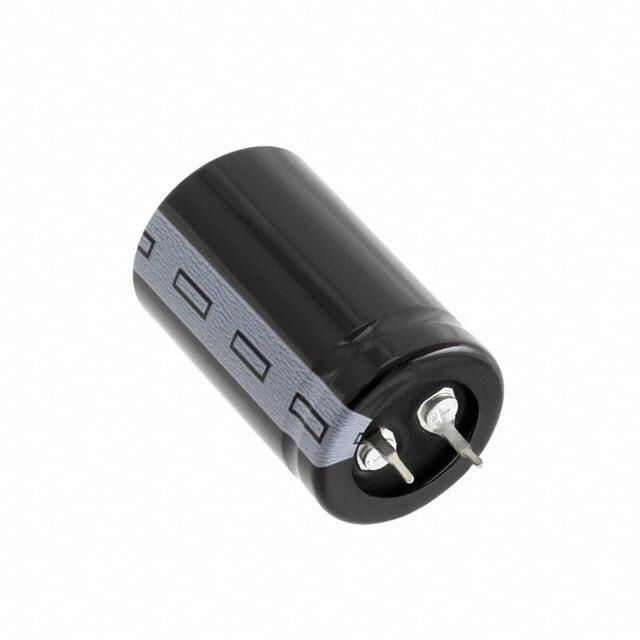

TDK 铝电解电容 B43544A6477M087

B43544A6477M087概述


    产品简介


    铝电解电容器(B43544系列)是一款高性能长寿命等级的电容器,适用于多种工业和医疗应用。这种电容器具有高纹波电流能力、优良的充放电稳定性及较高的耐电压能力,非常适合用于伺服驱动器、变频器、太阳能逆变器、不间断电源、专业电源供应和医疗设备等领域。

    技术参数


    - 额定电压 (VR):200 VDC 至 550 VDC
    - 突波电压 (VS):对于 VR ≤ 250 VDC 为 1.15VR;对于 VR ≥ 400 VDC 为 1.10VR
    - 额定电容 (CR):47 µF 至 2700 µF
    - 容差:±20%
    - 损耗角正切 (tan δ):
    - 在 20°C 下,120 Hz 条件下,VR ≤ 400 VDC 时 ≤ 0.15
    - 在 20°C 下,120 Hz 条件下,VR ≥ 450 VDC 时 ≤ 0.20
    - 泄漏电流 (Ileak):5 分钟内,在 20°C 下 ≤ 初始指定值
    - 自感 (ESL):约 20 nH
    - 工作温度范围:-40°C 至 +105°C
    - 使用寿命:在 105°C、额定电压和交流电流条件下,≥ 3000 小时
    - 瞬态充电/放电测试:在 35°C 下,ΔV ≤ 150V,6Hz,≥ 5000 万次循环
    - 振动测试:符合 IEC 60068-2-6 标准
    - 阻抗比:在 -40°C 时相比 20°C 时的最大值分别为 3 倍、7 倍和 14 倍

    产品特点和优势


    - 高纹波电流能力:能承受较高的纹波电流,适用于要求严格的电源系统。
    - 改进的充放电稳健性:具有优异的充放电稳定性,适用于频繁充放电的应用。
    - 高电压耐受性:额定电压最高可达 550 VDC,适合高压环境。
    - 低 ESR(等效串联电阻):在高温条件下(>50°C)表现出极低的 ESR,提升效率和可靠性。
    - 优化的热阻:内部热阻设计优化,确保长时间稳定工作。
    - 针焰测试通过:所有绝缘版本均通过 IEC 60695-11-5 的针焰测试。
    - 环保材料:使用 RoHS 兼容材料,符合环保标准。

    应用案例和使用建议


    - 伺服驱动器:B43544 系列电容器由于其高纹波电流能力和低 ESR 特性,适用于伺服驱动器中,可提高电机控制系统的响应速度和稳定性。
    - 频率转换器:在变频器中使用时,由于其优异的充放电稳健性和高频特性,可以提高系统的效率和稳定性。
    - 光伏逆变器:在太阳能逆变器中,B43544 可以提供可靠的储能解决方案,确保系统高效运行。
    - 使用建议:在使用过程中,注意避免极端高温条件,建议在不超过 105°C 的温度范围内使用,以延长电容器的使用寿命。同时,定期检查电容器的容量和 ESR,以确保其性能稳定。

    兼容性和支持


    - 兼容性:B43544 系列电容器可以与其他常见的电气元件一起使用,但具体应用前请参考产品手册以确认兼容性。
    - 技术支持:TDK Electronics 提供详尽的技术支持和售后服务,如有任何技术疑问,可随时联系官方技术支持。

    常见问题与解决方案


    1. 问题:电容器出现容量下降。
    - 解决方案:可能是由于过热导致的容量下降。请检查电容器的工作温度,如果超过额定范围,则需要改善散热条件。
    2. 问题:电容器发出异常声音。
    - 解决方案:这可能是由于电容器内部压力变化引起的。如果怀疑是安全阀启动,则需要更换电容器。
    3. 问题:电容器表面温度过高。
    - 解决方案:检查电路负载和散热情况,必要时增加散热措施。

    总结和推荐


    总体来看,B43544 系列铝电解电容器在高性能应用方面表现出色,具备高纹波电流能力、良好的充放电稳健性和高电压耐受性。它适用于各种高压和大电流的应用环境。鉴于其优越的特性和广泛的应用领域,强烈推荐此产品给需要高可靠性和高效率的应用项目。

B43544A6477M087参数

参数
电容值 470μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 180mΩ@ 100Hz
纹波电流 2.51A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 35mm*55mm*57.2mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

B43544A6477M087厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43544A6477M087数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43544A6477M087 B43544A6477M087数据手册

B43544A6477M087封装设计

查看详情并下载
Symbol
Footprint
3D Model
