B32912B3334M189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 330nF ±20% 聚丙烯,金属化 760V 330V 通孔安装 18mm*9mm*17.5mm
供应商型号: TU-B32912B3334M189
供应商: 海外现货
标准整包数: 700

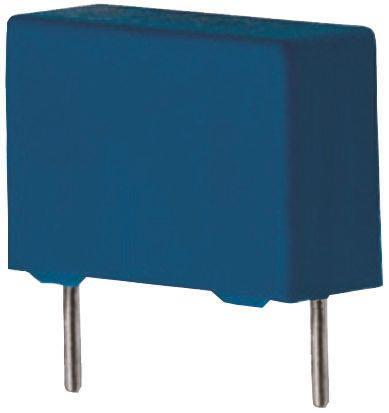

TDK 薄膜电容 B32912B3334M189

B32912B3334M189概述

    高质量技术手册:EMI抑制电容器(型号B329113至B329163)

    1. 产品简介


    本文介绍的是TDK Electronics制造的系列X1类EMI抑制电容器——B329113至B329163。这些薄膜电容器专为电磁干扰抑制设计,适用于AC线路电压高达330V的场合。产品通过了一系列严格的测试和认证标准,如IEC 60384-14:2013/AMD1:2016和UL 60384-14:2014/A1:2016,确保其在严苛环境下稳定运行。主要应用领域包括电源计量、白色家电ECU、各种传感器应用以及电网的电磁干扰减少。

    2. 技术参数


    - 最大操作温度:110°C
    - 额定交流电压:330V(50/60Hz)
    - 最大连续直流电压:760V(Top ≤ 85°C)
    - 绝缘电阻:在100V DC、20°C时大于等于100 MΩ
    - 耗散因子(Dissipation Factor):在1kHz时≤1(CR≤2.2 μF),≤2(CR>2.2 μF)
    - 允许的最大电压变化率(dV/dt):根据引脚间距,范围从100V/μs到550V/μs
    - 脉冲特性(k0):从86,000 V²/μs到473,000 V²/μs

    3. 产品特点和优势


    - 尺寸小巧:非常适合空间受限的应用。
    - 良好的自愈性:提高了可靠性。
    - 高电压能力:适合在高电压环境中使用。
    - 环保材料:RoHS兼容且无卤素。

    4. 应用案例和使用建议


    典型应用场景:这些电容器主要用于在工业控制电路、白色家电、智能电表等场合下进行电磁干扰抑制。它们可以在恶劣的环境条件下稳定工作,因此特别适合于工业自动化领域。
    使用建议:
    - 安装时避免对引脚施加机械应力。
    - 使用合适的波峰焊接曲线进行安装。
    - 选择正确的焊接温度和时间,避免因高温导致损坏。

    5. 兼容性和支持


    - 认证:这些电容器符合多种国际标准,包括IEC、UL、CSA等。
    - 包装:可提供批量散装(untaped)、弹夹包(Ammo Pack)和卷盘(Reel)三种包装形式,以适应不同客户的需求。
    - 技术支持:如遇任何问题或需要更多技术资料,请咨询制造商的技术支持团队。

    6. 常见问题与解决方案


    - 问:如何确保电容器不会在焊接过程中损坏?
    答:严格遵守规定的焊接时间和温度限制。推荐使用波峰焊接曲线,并采取适当的冷却措施。

    - 问:如何判断电容器是否已经承受过热损坏?
    答:检查外观是否有裂痕或其他物理损伤;测量电容值和损耗角正切(tanδ)是否超出允许范围。

    7. 总结和推荐


    这款EMI抑制电容器凭借其小巧的体积、优良的耐温性和广泛的适用性,在众多行业中表现出色。我们强烈推荐在需进行电磁干扰抑制的应用中选用此款电容器,尤其适合工业控制、家电、智能电网等领域。请确保正确遵循制造商的指导原则进行安装和维护,以获得最佳效果。

B32912B3334M189参数

参数
电容值 330nF
容差 ±20%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 330V
额定电压-DC 760V
长*宽*高 18mm*9mm*17.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32912B3334M189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32912B3334M189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32912B3334M189 B32912B3334M189数据手册

B32912B3334M189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.3885 ¥ 3.3217
库存: 9100
起订量: 1400 增量: 700
交货地:
最小起订量为:700
合计: ¥ 2325.19
直接购买
加入购物车
