B43584B6478M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 4.7mF 500V ±20% 23mΩ@ 100Hz 12000h@ 85°C 16.3A@ 100Hz 底座安装,螺纹安装,铰轴安装 91mm*144.5mm*145.5mm
供应商型号: 871-B43584B6478M000
供应商: Mouser
标准整包数: 1

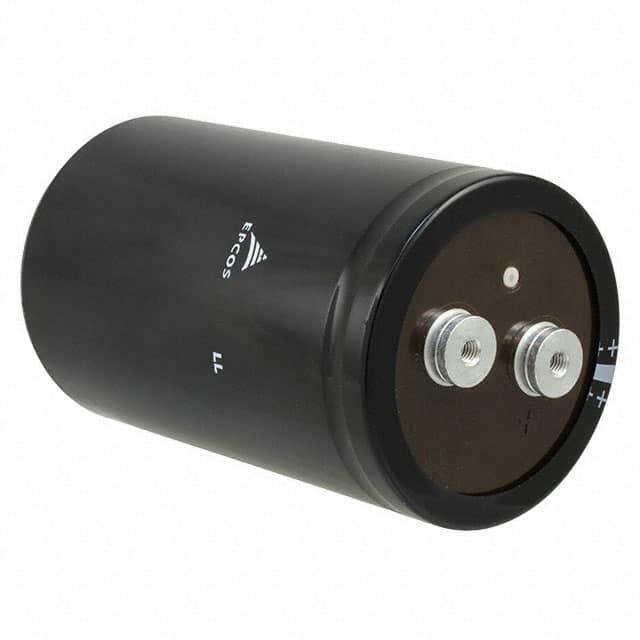

TDK 铝电解电容 B43584B6478M000

B43584B6478M000概述

    铝电解电容器技术手册

    1. 产品简介


    产品类型:铝电解电容器
    主要功能:铝电解电容器是具有螺纹终端的高压长寿命等级电容器,广泛用于电力转换和存储领域。
    应用领域:这些电容器适用于频率转换器、风力发电机转换器、太阳能逆变器、专业电源以及不间断电源(UPS)系统。

    2. 技术参数


    | 参数 | 值范围 |

    | 额定电压 VR | 200 ... 500 V DC |
    | 最大浪涌电压 VS | 1.15 VR (VR ≤ 250 V DC)
    1.10 VR (VR ≥ 350 V DC) |
    | 额定容量 CR | 820 ... 33000 µF |
    | 容差 | ±20% |
    | 损耗因子 tan δ | ≤ 0.20 (20 °C, 120 Hz) |
    | 泄漏电流 Ileak | (20 °C, 5 min) |
    | 自感 ESL | d = 51.6 mm: 15 nH
    d ≥ 64.3 mm: 20 nH |
    | 使用寿命 | 85 °C, VR; IAC,R > 15000 h > 12000 h
    40 °C, VR; 1.5 IAC,R > 250000 h |

    3. 产品特点和优势


    - 高纹波电流能力:具备高纹波电流处理能力,适合大电流负载应用。
    - 长使用寿命:设计上能够提供更长的使用寿命,减少维护成本。
    - 高可靠性:所有焊接结构确保可靠的电气接触。
    - 极好的电气特性:小型化设计,在相同的体积下提供更好的性能。
    - 防反接终端:可选PAPR终端,防止错误接线。
    - 低感设计:特殊设计版本拥有低感特性,适用于基板冷却。

    4. 应用案例和使用建议


    - 风力发电机转换器:适用于需要高稳定性和可靠性的场合。
    - 太阳能逆变器:能够在极端温度条件下保持稳定性能。
    - 专业电源和不间断电源:满足高电流需求的同时确保低损耗。
    使用建议:
    - 确保正确的安装方式,以保证电气连接的可靠性。
    - 对于特定的应用场景,建议进行详细测试以验证电容器的性能。

    5. 兼容性和支持


    这些电容器可以与多种螺纹和夹持件适配,例如B44030环形夹、B44020绝缘部件等。同时提供丰富的技术文档和支持服务,确保客户可以顺利部署和使用。

    6. 常见问题与解决方案


    - 问题:电容器无法正常启动
    - 解决方案:检查电路连接是否正确,特别是电容器的极性连接。
    - 问题:电容器过热
    - 解决方案:确认散热条件是否良好,适当增加散热片或改变安装位置。
    - 问题:电容器失效
    - 解决方案:检查是否有超过额定值的操作情况,确认是否符合使用环境要求。

    7. 总结和推荐


    综上所述,这款铝电解电容器在高电流、高温环境中表现出色,其独特的功能和优势使其成为工业应用中的首选。无论是频率转换器还是太阳能逆变器,这些电容器都能提供稳定的性能和长久的使用寿命。鉴于其可靠性和多功能性,强烈推荐在相关项目中采用这些电容器。

B43584B6478M000参数

参数
电容值 4.7mF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 23mΩ@ 100Hz
纹波电流 16.3A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 91mm*144.5mm*145.5mm
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43584B6478M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43584B6478M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43584B6478M000 B43584B6478M000数据手册

B43584B6478M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
