首页  >  产品百科  >  B32520C1105K000

B32520C1105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 10.3mm*6mm*12mm
供应商型号: 495-5026-ND
供应商: Digi-Key
标准整包数: 1

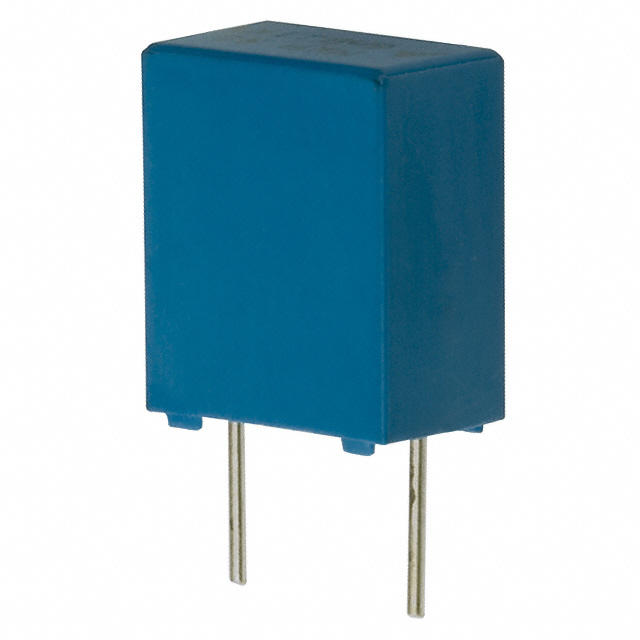

TDK 薄膜电容 B32520C1105K000

B32520C1105K000概述

    金属化聚酯薄膜电容器(MKT)技术手册

    产品简介


    金属化聚酯薄膜电容器(MKT)系列 B32520 ... B32529 是一种通用型电容器,由TDK Electronics AG生产。该产品采用聚对苯二甲酸乙二醇酯(PET)作为介质材料,具有堆叠薄膜技术和卷绕电容器技术两种制造工艺。这类电容器广泛应用于阻塞、耦合/解耦、旁路等场合,并且适用于汽车领域的射频干扰抑制(RFI)。

    技术参数


    - 额定直流电压(VR DC):50V 至 630V
    - 额定交流电压(VRMS):32V 至 400V(最大频率为60Hz)
    - 标称电容(CR μF):0.0010μF 至 150μF
    - 最高工作温度:125°C
    - 气候分类(IEC 60068-1:2013):55/125/56
    - 额定容量公差:±5%,±10%,±20%
    - 包装形式:散装(Untaped)、带盘包装(Taped)
    - 结构:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)

    产品特点和优势


    - 高脉冲强度:能够承受高电流脉冲,适合需要高可靠性电路的应用。
    - 高接触可靠性:确保长期稳定的电连接性能。
    - 符合RoHS标准:无铅,环保友好。
    - 可提供卤素自由版本:满足特定应用需求。
    - 符合AEC-Q200D标准:适合车载电子应用。
    - 特殊引线长度可定制:适应不同安装要求。
    - 标记信息齐全:包括制造商标志、额定电容、公差、额定直流电压、生产日期和批号等。

    应用案例和使用建议


    MKT系列电容器在多种应用中表现出色。例如,在车载电子设备中用于抑制射频干扰,以及在工业自动化系统中作为旁路电容器使用。使用时需要注意散热管理,特别是在高温环境下工作时,要确保良好的通风条件,以延长使用寿命。

    兼容性和支持


    MKT系列电容器在大多数常见的电路设计中兼容性良好,能够与多种电子元器件和其他设备配合使用。制造商提供了详尽的技术支持和维护服务,包括在线资源和技术咨询。

    常见问题与解决方案


    - 问题:电容器在高温环境中寿命缩短。
    解决方案:选择更高温等级的型号,并确保良好的散热条件。
    - 问题:电容器在某些频率下工作不稳定。
    解决方案:根据电容器的工作频率选择合适额定交流电压的型号。
    - 问题:电容器出现损坏。
    解决方案:检查电路设计,确保所有元器件正确连接并符合其工作要求。

    总结和推荐


    金属化聚酯薄膜电容器(MKT)系列 B32520 ... B32529 以其卓越的性能和广泛的适用性成为众多电子设备的理想选择。它们不仅满足各种基本应用需求,还具备优异的可靠性和稳定性。因此,强烈推荐在需要高性能电容器的应用中使用这些产品。

B32520C1105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 10.3mm*6mm*12mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32520C1105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32520C1105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32520C1105K000 B32520C1105K000数据手册

B32520C1105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.265 ¥ 10.6893
10+ $ 0.8219 ¥ 6.9449
50+ $ 0.6584 ¥ 5.5632
100+ $ 0.5814 ¥ 4.8653
750+ $ 0.4655 ¥ 3.8958
1500+ $ 0.4355 ¥ 3.6444
3000+ $ 0.4093 ¥ 3.4256
5250+ $ 0.3907 ¥ 3.2696
库存: 267
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.68
