B41896C5398M002

产品分类: 铝电解电容
厂牌: TDK
产品描述: 3.9mF 25V ±20% 22mΩ@ 10kHz 7000h@ 125°C 3.84A@ 100 kHz 通孔安装 18mm*35mm*37mm
供应商型号: 495-B41896C5398M002-ND
供应商: Digi-Key
标准整包数: 1

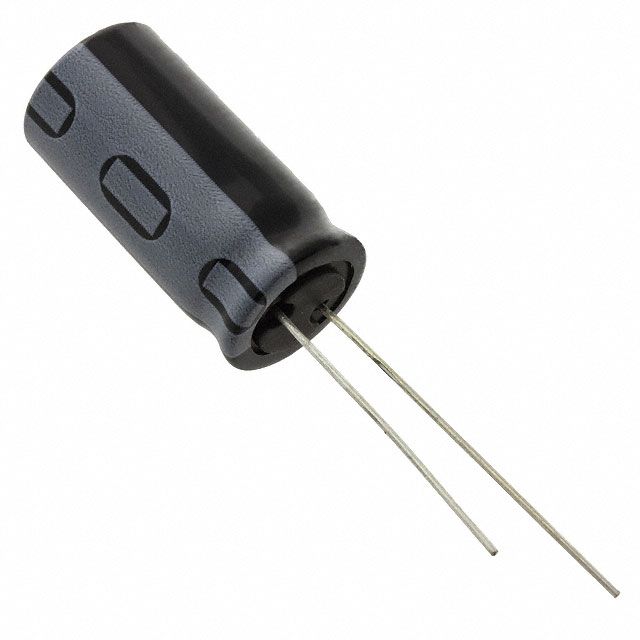

TDK 铝电解电容 B41896C5398M002

B41896C5398M002概述

    # 铝电解电容器产品技术手册解析

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备的被动元器件,其主要作用是存储电能并过滤交流成分。本手册介绍的系列 B41896 单列直插式铝电解电容器以其长寿命、高可靠性以及广泛的工作温度范围而著称。它特别适用于汽车电子和其他需要严苛工作条件的应用场景。
    主要功能
    - 提供大容量储能及低阻抗性能。
    - 支持高达 135°C 的工作温度。
    - 具有高纹波电流承受能力。
    应用领域
    - 汽车电子:如发动机控制单元、车载娱乐系统等。
    - 工业控制:如电源管理模块。
    - 通信设备:如基站电源供应系统。

    技术参数


    以下是 B41896 系列铝电解电容器的技术规格概览:
    | 参数名称 | 规格范围 |

    | 额定电压 (VR) | 25V ~ 50V DC |
    | 最大浪涌电压 (VS) | 1.15 × VR |
    | 额定电容 (CR) | 180 µF ~ 4700 µF |
    | 容量公差 | ±20% |
    | 损耗角正切值 (tan δ) | (20°C, 120Hz): ≤ 0.17 |
    | 泄漏电流 (Ileak) | 20°C 下 5 分钟 ≤ 3 µA |
    | 自感 (ESL) | 直径 ≤12.5 mm: 20 nH |
    直径 16 mm: 26 nH |
    直径 18 mm: 34 nH |
    | 使用寿命要求 | 125°C 下 ≥ 3500 小时 |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    特点
    - 长寿命:通过优化设计,使用寿命显著延长。
    - 高耐温性:可在高达 135°C 的极端环境下稳定工作。
    - 低损耗:具备较低的等效串联电阻(ESR),降低能量损失。
    - 环保设计:符合 RoHS 标准,无毒害物质。
    优势
    相比传统电容器,B41896 在高温稳定性、长期可靠性和成本效益方面表现出色。此外,其出色的脉动电流处理能力使其成为工业级和汽车级应用的理想选择。

    应用案例和使用建议


    典型应用场景
    - 汽车发动机控制系统:由于恶劣的工作环境,需要高性能、高可靠性的电容器来保证系统的正常运行。
    - 高频开关电源:低 ESR 和良好的频率响应使得 B41896 成为电源滤波的最佳解决方案。
    使用建议
    1. 确保正确的极性连接:铝电解电容器具有方向性,错误连接可能导致失效。
    2. 避免过热操作:长时间超过额定工作温度会加速老化过程。
    3. 合理选择型号:根据具体应用需求选择合适的电容量与电压等级。

    兼容性和支持


    B41896 系列产品可通过多种方式交付,包括散装、带状包装以及定制化引脚配置。对于更严格的安装需求,还可以提供具有保护反转功能(PAPR)的引脚版本。TDK Electronics 提供全面的技术支持,包括详细的材料数据表(MDS)下载服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器表面膨胀 | 检查安装是否符合规范,必要时更换产品。 |
    | 性能下降超出预期 | 确认实际工作条件是否超出规格范围。 |
    | 引脚断裂 | 使用适当的安装工具进行固定。 |

    总结和推荐


    综合评估
    B41896 系列铝电解电容器凭借其卓越的性能和广泛的适用性,在汽车电子和工业控制领域占据重要地位。其长寿命、高耐温性和良好的兼容性使其成为高端电子设备的理想选择。
    推荐结论
    强烈推荐使用 B41896 系列电容器,尤其是针对对温度敏感或需长期运行的应用场景。其稳定的品质和完善的售后支持进一步增强了产品的市场竞争力。

    注:欲了解更多详细信息,请参考完整版技术手册。

B41896C5398M002参数

参数
电容值 3.9mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 22mΩ@ 10kHz
纹波电流 3.84A@ 100 kHz
工作寿命 7000h@ 125°C
长*宽*高 18mm*35mm*37mm
安装方式 通孔安装
应用等级 汽车级
包装方式 散装

B41896C5398M002厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41896C5398M002数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41896C5398M002 B41896C5398M002数据手册
