首页  >  产品百科  >  B32926A4105M

B32926A4105M

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±20% 聚丙烯 通孔安装 12mm(宽度)
供应商型号: 871-B32926A4105M
供应商: Mouser
标准整包数: 1

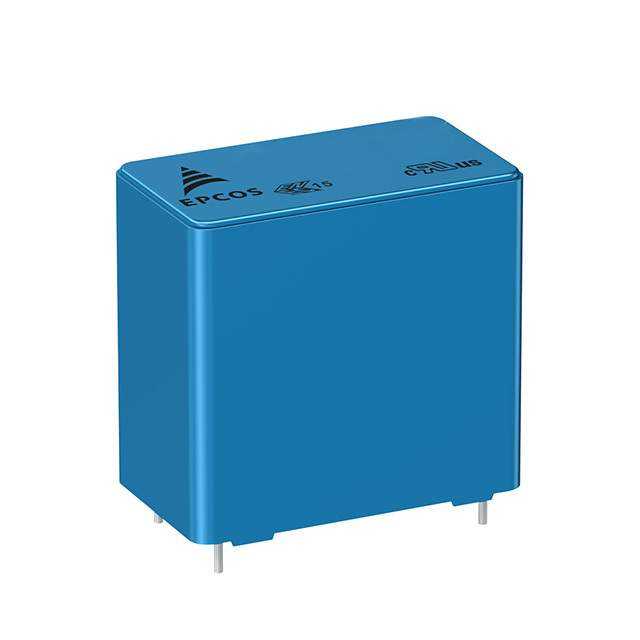

TDK 薄膜电容 B32926A4105M

B32926A4105M概述


    产品简介


    电子元器件:EMI抑制电容器(MKP)
    本系列电容器属于薄膜电容的一种,主要用于电磁干扰(EMI)抑制。该系列电容器具备高耐温性及良好的自愈性,适用于恶劣环境下的应用,如电源表计、家电控制单元、传感器等。

    技术参数


    - 额定交流电压: 350 VAC (50/60 Hz)
    - 最大直流电压: 650 VDC
    - 最大工作温度: 110°C
    - 最大连续DC电压测试: 1505 VDC,持续2秒
    - 介损角正切(tan δ):
    - 在1 kHz时, ≤0.9 (≤4.7 μF),≤1.2 (>4.7 μF)
    - 绝缘电阻(Rins):
    - 1000 s @ 100 VDC, 20°C
    - 容差: ±10% (K),±20% (M)

    产品特点和优势


    - 内部串联构造:提供稳定且一致的电气性能。
    - 良好自愈性:可在轻微损伤后恢复电气性能,减少故障率。
    - 电流承载能力高:适用于高电流应用场合。
    - 环境适应性强:即使在极端环境下也能保持稳定的电容值。
    - 无铅、符合RoHS标准:确保环保且对人体无害。

    应用案例和使用建议


    典型应用:
    - X2类EMI抑制,适配于交流电网中。
    - 恶劣环境条件下的使用,如家用电器中的电源表计和传感器。
    使用建议:
    - 在并联和串联使用时需特别注意避免超过规定的电压或电流极限,以免损坏电容器。
    - 鉴于电容器需要较高的焊接温度,在焊接过程中应注意控制焊接时间和温度以避免过热损伤。

    兼容性和支持


    兼容性:
    - 该电容器可与多种电子设备兼容,特别是在X2应用场合。
    厂商支持:
    - EPCOS提供详细的安装指南和技术支持文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题: 电容器过热。
    - 解决方案: 确保焊接过程中遵循推荐的焊接参数,并使用适当的冷却措施来避免过热。
    问题: 安装时电容器损坏。
    - 解决方案: 在电容器安装到PCB板之前不要对其施加机械应力,避免造成机械损伤。

    总结和推荐


    综合评估:
    - 这款EMI抑制电容器拥有优异的电气性能、强大的自愈能力和广泛的温度适应性,使其成为恶劣环境应用的理想选择。
    推荐使用:
    - 我们强烈推荐在EMI抑制和恶劣环境应用中使用这款电容器。其出色的性能和可靠性将为您的项目带来显著的优势。

B32926A4105M参数

参数
电容值 1μF
容差 ±20%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 12mm(宽度)
安装方式 通孔安装
包装方式 散装

B32926A4105M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32926A4105M数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32926A4105M B32926A4105M数据手册

B32926A4105M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1620+ $ 2.331 ¥ 19.697
3240+ $ 2.226 ¥ 18.8097
库存: 0
起订量: 1620 增量: 1
