B32914A5564M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 560nF ±20% 聚丙烯 1KV 530V 通孔安装 31.5mm*13.5mm*23mm
供应商型号: 4457527
供应商: 海外现货
标准整包数: 1

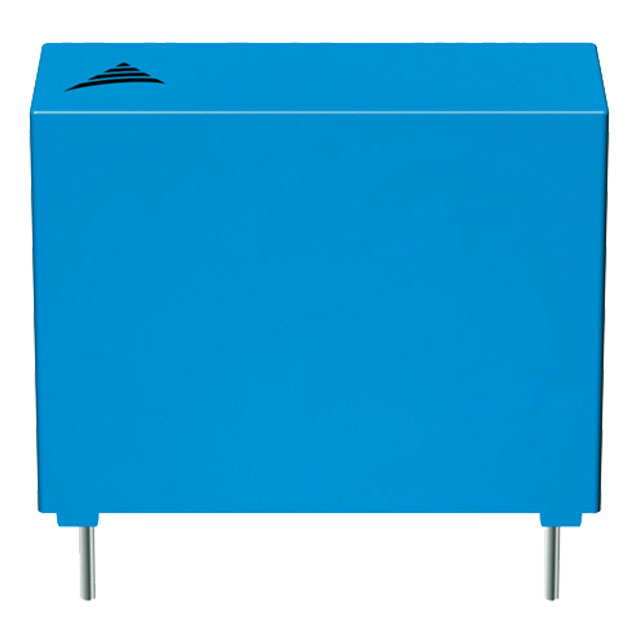

TDK 薄膜电容 B32914A5564M000

B32914A5564M000概述

    Film Capacitors EMI Suppression Capacitors (MKP)

    产品简介


    EMI抑制电容器(MKP)是一种广泛应用在干扰抑制领域的薄膜电容器。它们特别适用于X1类噪声抑制,并能在交流线路应用中提供出色的性能。MKP电容器以其紧凑尺寸、自愈能力强和高电压承受能力而著称,是电子设备中的关键组件。它们符合RoHS标准,并可提供无卤素版本。

    技术参数


    - 最大工作温度: 110°C
    - 环境类别 (IEC 60068-1:2013): 40/110/56
    - 额定交流电压 (IEC 60384-14:2013): 530 V (50/60 Hz)
    - 最大连续直流电压: 1000 V (Top ≤ 85 °C),当85 °C < Top ≤ 110 °C时,降额1.5%/°C
    - 最大重复直流测试电压: 2700 V,2秒 (重复此测试可能损坏电容器)
    - 耗散因子 (10^-3):
    - CR ≤ 2.2 µF: 1
    - CR > 2.2 µF: 2
    - 绝缘电阻 或时间常数:
    - CR ≤ 0.33 µF: 30,000 MΩ
    - CR > 0.33 µF: 10,000 s
    - 被动耐燃性等级: B

    产品特点和优势


    - 紧凑尺寸: 适合空间受限的设计
    - 良好的自愈能力: 增加电容器的使用寿命
    - 高电压承受能力: 适用于高压应用场合
    - 符合RoHS标准: 环保材料,适合欧盟市场
    - 无卤素选项: 满足特定环保要求的应用需求

    应用案例和使用建议


    - 典型应用: X1类干扰抑制,"线路两端"应用
    - 应用实例: 在家电、工业控制和通信设备中的电源线滤波
    - 使用建议:
    - 避免在焊接过程中长时间暴露于高温下,以免损坏电容器。
    - 焊接时推荐的焊锡温度为235 ±5°C,焊接时间为2.0 ±0.5秒,浸入深度为2.0 +0/−0.5 mm。
    - 手动焊接时,烙铁尖端温度应低于360°C,接触时间不超过3秒。


    兼容性和支持


    - 兼容性: 与多种电子设备和电路板兼容,适用范围广泛。
    - 支持和维护: TDK Electronics提供全面的技术支持和售后服务,确保客户在使用过程中的问题得到及时解决。

    常见问题与解决方案


    1. 问: 焊接时出现虚焊或无法正常焊接。
    - 答: 检查焊接温度和时间是否符合规范,必要时调整焊接工艺参数。
    2. 问: 电容器在焊接后出现电容量变化过大。
    - 答: 确认焊接温度未超过安全上限,避免长时间高温暴露。
    3. 问: 电容器在高湿度环境下工作时出现故障。
    - 答: 确保封装完好无损,进行必要的防护措施以避免受潮。

    总结和推荐


    综述: 这款EMI抑制电容器(MKP)具有优良的电气性能、高可靠性以及广泛的适用性,非常适合应用于干扰抑制和线路保护领域。对于需要在苛刻条件下工作的应用,如家电和工业控制设备,这款电容器是一个理想的选择。鉴于其优良的特性和广泛的适用范围,强烈推荐使用该产品。

B32914A5564M000参数

参数
电容值 560nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 530V
额定电压-DC 1KV
长*宽*高 31.5mm*13.5mm*23mm
安装方式 通孔安装
包装方式 散装

B32914A5564M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32914A5564M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32914A5564M000 B32914A5564M000数据手册

B32914A5564M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1784
50+ ¥ 15.0999
100+ ¥ 14.8302
250+ ¥ 14.8302
500+ ¥ 14.5606
1040+ ¥ 14.5606
5200+ ¥ 14.5606
10400+ ¥ 14.5606
库存: 988
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.17
