B43504A2108M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 1mF 250V ±20% 130mΩ@ 100Hz 3000h@ 105°C 2.8A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm*40mm*42mm
供应商型号: 495-4249-ND
供应商: Digi-Key
标准整包数: 1

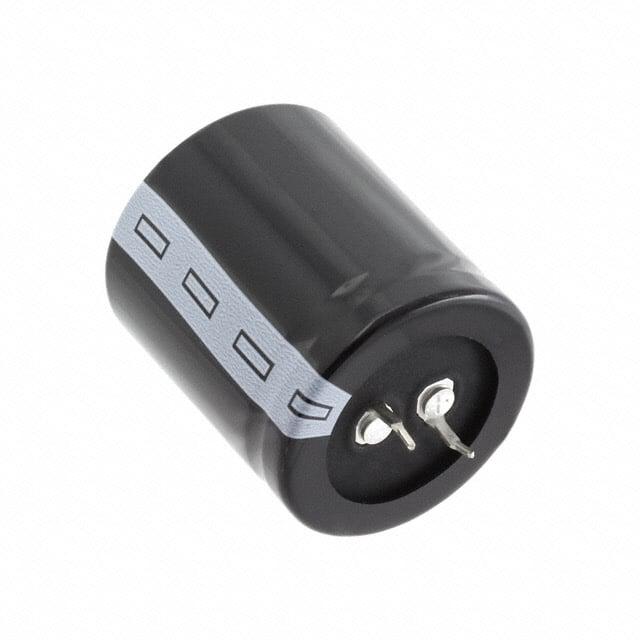

TDK 铝电解电容 B43504A2108M000

B43504A2108M000概述


    产品简介


    铝电解电容器是一种广泛应用于多种领域的电子元器件。本产品系列为B43504,属于长寿命等级电容器,专为高可靠性应用设计。它们适用于频率转换器、太阳能逆变器、不间断电源系统、专业电源、医疗设备和通信设备等多种场合。B43504系列电容器具备高容积比、紧凑设计以及高纹波电流能力,低ESR(等效串联电阻),并且提供不同绝缘版本,以确保在极端条件下的安全性和可靠性。

    技术参数


    - 额定电压 (VR):200 V DC 至 450 V DC
    - 纹波电压 (VS):对于VR ≤ 250 V DC,VS = 1.15VR;对于VR ≥ 400 V DC,VS = 1.10VR
    - 额定电容 (CR):47 µF 至 2200 µF
    - 电容公差:±20%
    - 损耗因子 (tan δ):对于VR ≤ 400 V DC,tan δ ≤ 0.15;对于VR ≥ 420 V DC,tan δ ≤ 0.20
    - 漏电流 (Ileak):5分钟内,20°C时
    - 自感 (ESL):约20 nH
    - 使用寿命:要求如下
    - 105°C, VR, IAC,R > 3000小时, ΔC/C ≤ ±20%初始值
    - 85°C, VR, IAC, max > 6500小时, tan δ ≤ 2倍初始限定值
    - 40°C, VR, 1.9 × IAC,R > 200000小时, Ileak ≤ 初始限定值

    产品特点和优势


    - 高可靠性:确保在各种复杂环境中长时间稳定运行。
    - 紧凑设计:高CV产品,适合空间受限的应用场合。
    - 高纹波电流能力:适用于高负载电流的应用。
    - 低ESR:减少能量损耗,提高效率。
    - 不同外壳尺寸:针对每种电容值提供不同的外壳尺寸。
    - 耐火性:所有绝缘版本均通过了针焰测试,符合IEC 60695-11-5标准。
    - RoHS兼容:符合环保要求。

    应用案例和使用建议


    B43504系列铝电解电容器常用于频率转换器、太阳能逆变器、不间断电源系统等应用。这些电容器具有较高的稳定性,能够在高频环境下可靠工作。建议在使用过程中注意散热,避免长时间高电流工作造成过热。此外,定期检查电容器的工作状态,确保电路安全稳定运行。

    兼容性和支持


    该产品与大多数电子系统兼容,可通过合适的接口连接。EPCOS公司提供详尽的技术支持和售后服务,确保客户能够顺利应用并获得最佳效果。如需特殊定制版本,也可与厂商联系进行协商。

    常见问题与解决方案


    - 问题1:电容器温度过高
    解决方案:增加散热装置,降低环境温度或减少工作电流。
    - 问题2:电容器漏电流过大
    解决方案:检查安装是否正确,确保接触良好。如有必要,更换电容器。
    - 问题3:电容器寿命短
    解决方案:确保在推荐的工作条件下使用,定期检查电容器状态,避免长期过载。

    总结和推荐


    B43504系列铝电解电容器以其高可靠性、高纹波电流能力和低ESR等特点,在多个应用领域表现出色。这些电容器特别适合需要高稳定性和紧凑设计的应用场合。我们强烈推荐这一系列电容器,尤其是在电力转换和工业控制领域。如果您对这一产品感兴趣或有任何疑问,欢迎随时联系我们。

B43504A2108M000参数

参数
电容值 1mF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 130mΩ@ 100Hz
纹波电流 2.8A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 35mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B43504A2108M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43504A2108M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43504A2108M000 B43504A2108M000数据手册

B43504A2108M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.6328 ¥ 122.4582
10+ $ 11.5398 ¥ 96.574
60+ $ 10.6727 ¥ 89.3168
库存: 879
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.45
