首页  >  产品百科  >  B32926C3225M000

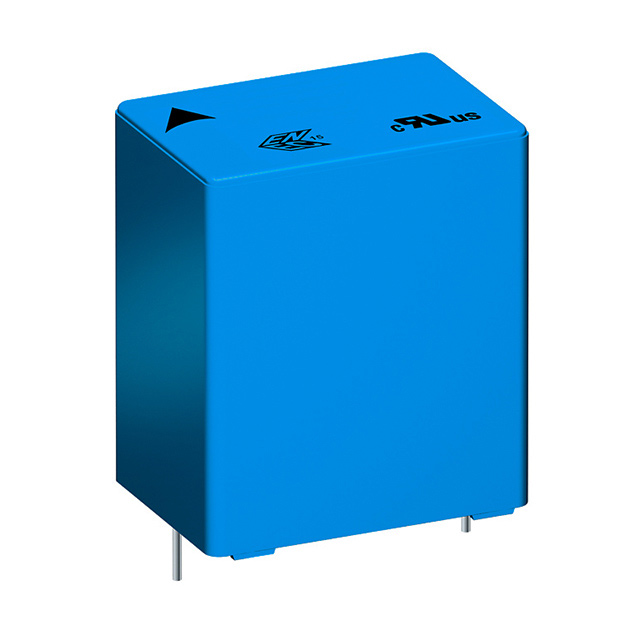

B32926C3225M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2μF ±20% 聚丙烯 630V 305V 通孔安装 41.5mm*14mm*25mm
供应商型号: 2448253
供应商: 海外现货
标准整包数: 1
TDK 薄膜电容 B32926C3225M000

B32926C3225M000概述

    Film Capacitors: EMI Suppression Capacitors (MKP)

    1. 产品简介


    产品类型: 电容,具体为EMI抑制电容器(型号系列:B32921C/D ... B32928C/D)
    主要功能: 主要用于干扰抑制,在电源线和电源电路中提供必要的保护。
    应用领域: 广泛应用于电源供应系统、电动器具、传感器和电力计量设备中。具体用途包括电源滤波、EMI噪声抑制及电压浪涌保护等。

    2. 技术参数


    - 工作温度范围: 最高操作温度可达110°C。
    - 气候类别: 符合IEC 60068-1标准,适用于极端环境。
    - 结构: 采用聚丙烯介质(MKP),塑料外壳(UL 94 V-0)和环氧树脂封装(UL 94 V-0)。
    - 电容值范围: 从0.010μF到30μF。
    - 直流测试电压: 2121 V,持续2秒(适用于C ≤ 10 μF)/1312 V,持续2秒(适用于C > 10 μF)。
    - 最大连续直流电压: 630 V。
    - 最大连续交流电压: 310 V(50/60 Hz)。
    - 额定交流电压: 305 V(50/60 Hz)。
    - 绝缘电阻: 100,000 MΩ(C ≤ 0.33 μF)/30,000秒(C > 0.33 μF)。

    3. 产品特点和优势


    - 尺寸小巧: 非常适合空间有限的应用。
    - 自愈功能: 可自动修复轻微损坏,提高可靠性。
    - 无铅焊接: 适用于环保要求严格的应用场合。
    - 可选卤素自由选项: 满足特定行业的需求。

    4. 应用案例和使用建议


    应用案例:
    - 在电动器具和白色家电中作为ECU中的滤波元件,以减少电网干扰。
    - 在电源计量装置中稳定电容值,确保长期稳定性。
    - 在各种传感器应用中作为辅助部件,以提高系统的抗干扰能力。
    使用建议:
    - 在连接电路时,需确保符合所在区域的EMC(电磁兼容性)标准。
    - 考虑到自愈功能,建议在安装前进行预老化处理,以便更好地适应实际运行条件。

    5. 兼容性和支持


    - 兼容性: 这些电容器可与标准X2安全认证(如ENEC、UL、CSA、CQC)一同使用。
    - 支持: 厂商提供了详细的技术文档和使用指导,确保用户能够顺利地将这些产品集成到其现有系统中。

    6. 常见问题与解决方案


    问题1: 如何保证焊接过程中的电容器不会因过热而受损?
    解决方法: 确保焊接温度不超过推荐值,并采用适当的冷却措施。根据制造商推荐的焊锡温度曲线进行操作,以减少热损伤风险。
    问题2: 当需要较高电流承载能力时,如何选择正确的电容器?
    解决方法: 查看产品手册中的IRMS(均方根电流)与频率关系图,选择能在预期电流范围内正常工作的型号。

    7. 总结和推荐


    总结: 这款EMI抑制电容器(B32921C/D ... B32928C/D)以其出色的性能和多种尺寸选择,在电源线应用中表现出色。它们的小巧尺寸和高脉冲负载能力使其成为许多工业和家庭应用的理想选择。
    推荐: 强烈推荐这款电容器用于需要高可靠性和抗干扰性的场合,尤其是当需要符合严格的EMC标准时。同时,其丰富的配置选项也使得它适用于多种不同的应用需求。

B32926C3225M000参数

参数
电容值 2.2μF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 305V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 41.5mm*14mm*25mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32926C3225M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32926C3225M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32926C3225M000 B32926C3225M000数据手册

B32926C3225M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.9749
50+ ¥ 10.7295
100+ ¥ 10.7295
250+ ¥ 10.5379
500+ ¥ 10.3463
1380+ ¥ 10.3463
6900+ ¥ 10.3463
13800+ ¥ 10.3463
库存: 192
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.97
