首页  >  产品百科  >  B32654A1104K000

B32654A1104K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±10% 聚丙烯 1.6KV 500V 通孔安装 31.5mm*14mm*24.5mm
供应商型号: 2728552
供应商: 海外现货
标准整包数: 1

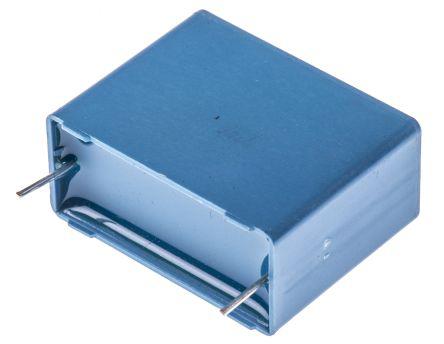

TDK 薄膜电容 B32654A1104K000

B32654A1104K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    薄膜电容器是现代电子电路中不可或缺的元件之一,广泛应用于各类电子设备。其中,金属化聚丙烯薄膜电容器(MKP)因其优良的电气特性和可靠性,在许多关键应用中占据重要地位。本次介绍的是系列型号为B32651到B32658的金属化聚丙烯薄膜电容器,它们具有高脉冲强度、良好的接触可靠性和低感量等显著优势。

    技术参数


    - 工作温度范围:最大操作温度可达110°C。
    - 气候类别:符合IEC 60068-1:2013标准,类别为55/100/56。
    - 电气特性:该电容器采用聚丙烯(PP)作为介质材料,具备高脉冲强度、高接触可靠性、符合RoHS标准且为无卤素设计。此外,可提供AEC-Q200D认证的版本。
    - 封装形式:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)。端子采用平行线引脚,可根据需求定制特殊长度的引脚。
    - 尺寸及容值范围:依据不同型号,电容器的容值范围从1.0 nF至20000 nF不等,具体数值见下表。
    | 引脚间距 (mm) | 容值 (nF) | 直流耐压 (V DC) | 交流耐压 (V AC) |
    ||
    | 10 | 2.2, 3.3, 4.7, 6.8 | 1250 | 450 |
    | 15 | 多种(如1.0, 1.5, 2.2, 3.3, 4.7等)| 多种(如250, 400, 630, 1000, 1250, 1600, 2000等)| 多种(如160, 200, 250, 350, 500, 600, 700等)|
    | 22.5 | 多种(如2.2, 3.3, 4.7, 6.8等)| 多种(如250, 400, 630, 1000, 1250, 1600, 2000等)| 多种(如160, 200, 250, 350, 500, 700, 1000等)|

    产品特点和优势


    - 高脉冲强度:能承受短时高电压冲击而不损坏。
    - 高接触可靠性:确保长期稳定的工作状态。
    - 环保材料:采用RoHS兼容材料,无卤素,环保安全。
    - 低感量设计:适用于高频应用场合。
    - 兼容AEC-Q200标准:满足汽车级质量要求。
    - 自愈特性:当介质击穿时,电容器可通过自身的修复机制恢复正常工作。

    应用案例和使用建议


    这些电容器被广泛用于电子镇流器、开关电源、IGBT模块和抑制噪声等场合。例如,在LED照明系统中作为滤波电容器,可以提高系统的稳定性和效率。对于需要频繁高电压冲击的应用场景,建议使用更高额定电压的型号以延长使用寿命。同时,正确的安装方式和散热措施也非常重要,可以进一步提升电容器的性能和可靠性。

    兼容性和支持


    根据手册内容,B32651-B32658系列电容器支持多种封装形式(散装、带式包装等),并提供了详细的订购代码。针对特定的应用需求,制造商还提供了多种定制选项。如需进一步了解兼容性和支持服务,建议直接联系供应商获取更详细的信息。

    常见问题与解决方案


    1. 问题:电容器寿命短
    - 解决方案:检查工作条件是否超过电容器的额定值,适当降额使用并确保良好的散热条件。
    2. 问题:电容器工作时发热严重
    - 解决方案:改善散热设计,增加热传导路径或使用散热片。
    3. 问题:电容器容量漂移
    - 解决方案:检查焊接质量及周围环境湿度,避免因湿度过高导致容量变化。

    总结和推荐


    综上所述,B32651-B32658系列金属化聚丙烯薄膜电容器凭借其优异的电气特性、环保材料和高可靠性,在众多应用场景中展现出强大的竞争力。无论是LED驱动器还是变频调速装置,这类电容器都是理想的选择。强烈推荐给对高性能电容器有需求的用户。

B32654A1104K000参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC 1.6KV
长*宽*高 31.5mm*14mm*24.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32654A1104K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32654A1104K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32654A1104K000 B32654A1104K000数据手册

B32654A1104K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
