首页  >  产品百科  >  ATB2012-75011M-T000

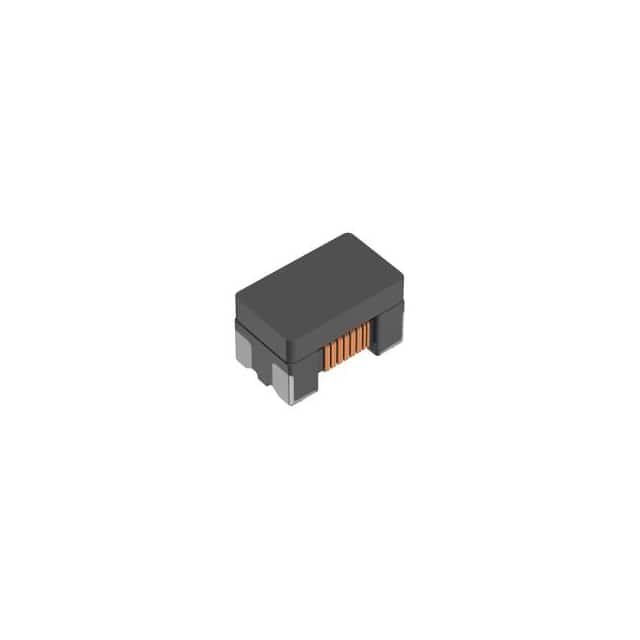

ATB2012-75011M-T000

产品分类: 巴伦(balun)
厂牌: TDK
产品描述: 75Ω 400MHz 1.8GHz 1.2dB 75Ω 0805 贴片安装
供应商型号: 445-ATB2012-75011M-T000TR-ND
供应商: Digi-Key
标准整包数: 2000
TDK 巴伦(balun) ATB2012-75011M-T000

ATB2012-75011M-T000概述

    # ATB2012 型射频变压器技术手册

    产品简介


    产品类型与功能
    ATB2012 型射频变压器是专为高频应用设计的表面贴装型平衡-不平衡转换器(Balun),主要应用于电视和移动设备的调谐器(如 DVB-T/H 和 ISDB-T)、机顶盒(STB)以及功率分配器等领域。这种变压器能够实现信号的高效传输并保持良好的平衡特性。
    应用领域
    - 电视与移动设备调谐器:适用于数字地面广播标准的接收,例如 DVB-T/H 和 ISDB-T。
    - 机顶盒与调谐器功率分配器:在多端口设备中分配射频信号。

    技术参数


    | 参数名称 | 规格值 |

    | 尺寸 | L2.0 × W1.2 mm |
    | 输入阻抗 | 500 Ω 或 750 Ω |
    | 阻抗比 | 1:1 |
    | 插入损耗 | 50Ω:≤1.0 dB;75Ω:≤0.8 dB |
    | 直流电阻 | ≤2.5 Ω |
    | 额定电流 | ≤200 mA |
    | 额定电压 | ≤20 V |
    | 绝缘电阻 | ≥10 MΩ |
    | 工作频率范围 | 40-860 MHz 或 50-1200 MHz |
    测量仪器包括 Keysight Technologies 的 4338A、4339A 和 E5071B 等。

    产品特点和优势


    ATB2012 型射频变压器具有以下显著特点和优势:
    - 紧凑尺寸:比传统 Balun 更小的封装尺寸(L2.0 × W1.2 mm),适合空间受限的应用。
    - 低插入损耗:确保高效的信号传输效率。
    - 优异的平衡参数:提供稳定的信号传输性能。
    - 宽广的工作频率范围:覆盖多个常用频段,满足多样化需求。
    这些特点使其成为高要求射频应用的理想选择,在降低系统复杂度的同时提升整体性能。
    应用案例与使用建议
    应用案例
    ATB2012 常用于电视调谐器模块中,负责将不平衡输入信号转换为平衡输出信号。此外,它还广泛应用于 STB 的功率分配网络,确保信号的一致性和稳定性。
    使用建议
    为了最大化利用 ATB2012 的性能,建议采取以下措施:
    - 在设计电路时,确保焊盘布局符合推荐标准,以减少寄生效应。
    - 预热组件以避免热冲击,特别是焊接过程中温差应控制在 150°C 内。
    - 注意防止静电放电,必要时佩戴防静电腕带操作。

    兼容性和支持


    ATB2012 型号支持多种封装形式,并且可以通过标准的表面贴装工艺进行安装。制造商提供了详细的技术文档和支持服务,帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查焊点质量及接地情况 |
    | 平衡性能不稳定 | 调整电路板布局以优化电磁屏蔽 |
    | 无法正常工作 | 确认电源电压和电流是否在规定范围内 |
    总结与推荐
    ATB2012 型射频变压器凭借其小巧的尺寸、卓越的性能和广泛的应用适配性,在射频前端领域表现出色。无论是对于电视调谐器还是 STB 功率分配系统,都是一个可靠的选择。强烈推荐给需要高性能平衡-不平衡转换解决方案的设计工程师。
    如果您正在寻找一款能够在紧凑空间内提供高效信号处理能力的射频元件,那么 ATB2012 将是一个值得考虑的选项。

ATB2012-75011M-T000参数

参数
最小工作频率 400MHz
共模抑制比CMRR -
回波损耗 -
平衡端口阻抗 75Ω
振幅差 -
最大插入损耗 1.2dB
不平衡端口阻抗 75Ω
最大工作频率 1.8GHz
相位差 -
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATB2012-75011M-T000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ATB2012-75011M-T000数据手册

厂牌 PDF简要描述 下载
TDK 巴伦(balun) TDK ATB2012-75011M-T000 ATB2012-75011M-T000数据手册

ATB2012-75011M-T000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3262 ¥ 2.8662
4000+ $ 0.3163 ¥ 2.779
6000+ $ 0.3106 ¥ 2.729
10000+ $ 0.3035 ¥ 2.667
14000+ $ 0.2989 ¥ 2.6268
20000+ $ 0.2941 ¥ 2.5847
库存: 5950
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5732.4
