B32529C1222J189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.3mm*2.5mm*6.5mm
供应商型号: 2281188
供应商: 海外现货
标准整包数: 2800

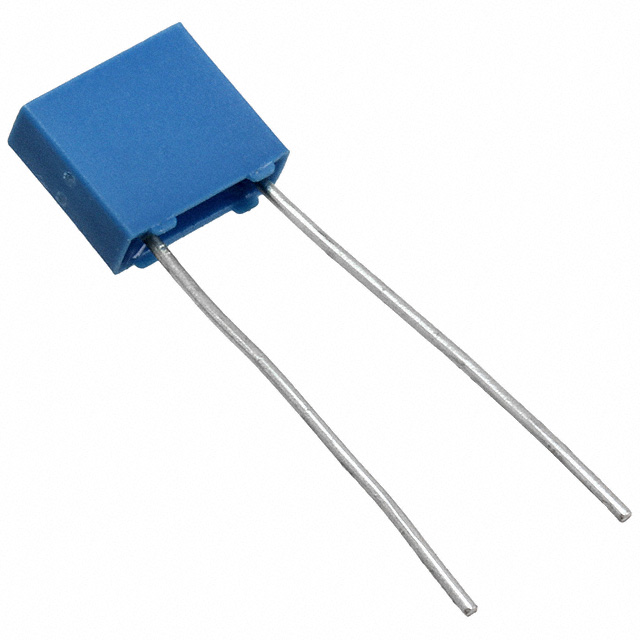

TDK 薄膜电容 B32529C1222J189

B32529C1222J189概述

    Film Capacitors: Metallized Polyester Film Capacitors (MKT)

    1. 产品简介


    类型:薄膜电容器
    主要功能:阻隔、耦合、解耦、旁路、汽车无线电干扰(RFI)抑制
    应用领域:一般用途、电源设计、射频电路、汽车电子系统
    这些电容器采用聚酯(PET)作为介质材料,具有高脉冲强度和高接触可靠性,符合RoHS标准,无卤素,适用于多种严苛的应用环境。

    2. 技术参数


    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 构造:
    - 介质:聚对苯二甲酸乙二醇酯(PET)
    - 叠层薄膜技术:用于5至15毫米引脚间距(订购代码第7位数字为C、D或E)
    - 绕线电容器技术:用于10至37.5毫米引脚间距(订购代码第7位数字为N、Q或R)
    - 封装:
    - 塑料外壳(UL 94 V-0)
    - 环氧树脂密封(UL 94 V-0)

    3. 产品特点和优势


    - 高脉冲强度:能够承受瞬间电流峰值,适用于脉冲应用场合。
    - 高接触可靠性:提供稳定的电气连接,确保长期可靠运行。
    - RoHS兼容性:不含铅、汞等有害物质,符合环保要求。
    - AEC-Q200D合规:适用于汽车电子系统,符合严格的汽车行业标准。

    4. 应用案例和使用建议


    这些电容器广泛应用于汽车无线电干扰(RFI)抑制、电源设计、射频电路等领域。例如,在汽车音响系统中,它们可以有效过滤电源噪声,提升音质。
    使用建议:
    - 在高温环境下使用时,需考虑其额定工作温度限制。
    - 对于高脉冲电流应用,选择具备高脉冲强度的产品。

    5. 兼容性和支持


    这些电容器具有广泛的兼容性,适用于多种电子系统。厂商提供了详细的技术文档和支持服务,以帮助用户进行选型和应用。

    6. 常见问题与解决方案


    - 问:如何选择合适的电容器?
    - 答:根据应用的电压和电容需求选择合适的产品型号。
    - 问:这些电容器的焊接要求是什么?
    - 答:建议使用低温焊接工艺,避免对电容器造成热损伤。
    - 问:在存储期间需要注意什么?
    - 答:存放在干燥、通风良好的环境中,避免暴露在潮湿空气中。

    7. 总结和推荐


    这款B32520到B32529系列的聚酯薄膜电容器以其卓越的性能和广泛的适用范围脱颖而出。其高脉冲强度、高接触可靠性以及RoHS兼容性使其成为电源设计和射频电路的理想选择。特别是在汽车电子系统中,其优异的抗干扰能力和稳定性更是不可替代的。总体而言,我们强烈推荐使用这些电容器。
    请注意,本文档所涉及的数据仅供参考,具体应用请参考官方技术手册。

B32529C1222J189参数

参数
电容值 2.2nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 100V
ESR-等效串联电阻 -
额定电压-AC 63V
长*宽*高 7.3mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32529C1222J189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C1222J189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C1222J189 B32529C1222J189数据手册

B32529C1222J189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2800+ ¥ 0.4895
14000+ ¥ 0.4895
库存: 8316
起订量: 2800 增量: 0
交货地:
最小起订量为:2800
合计: ¥ 1370.6
