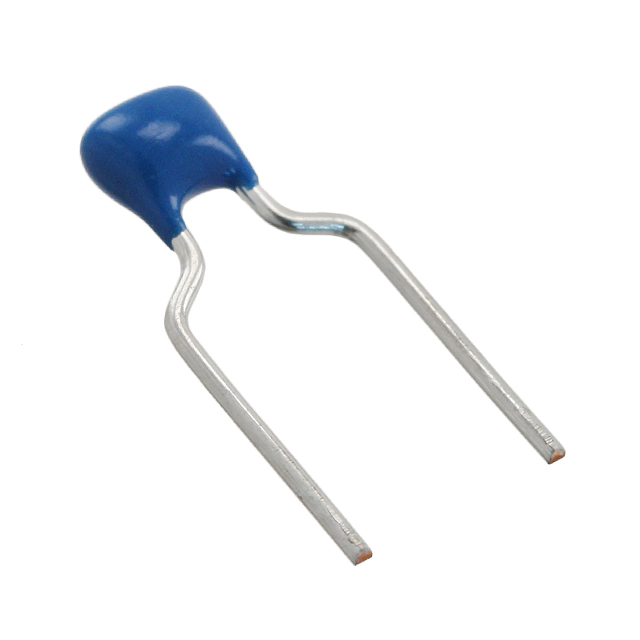

FK24C0G1H103JN000

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 10nF ±5% C0G(NP0) 50V 通孔安装 5.5mm*4.5mm*5.5mm
供应商型号: 445-FK24C0G1H103JN000-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 FK24C0G1H103JN000

FK24C0G1H103JN000概述

    钽电容产品技术手册

    产品简介


    钽电容是一种多层陶瓷电容器(MLCC),具有高容量、高可靠性以及低残余电感等特性。它采用TDK设计的独特结构,适用于高压应用,尽管体积小巧但能够承受较高的电压。本手册主要描述了两类电压等级的钽电容:一般电压等级(最高至50V)和中等电压等级(100到630V)。产品型号包括FK28、FK18、FK24、FK14、FK26、FK16、FK20、FK11和FK22。所有产品均符合RoHS指令要求,不含铅、镉、汞等有害物质。

    技术参数


    - 一般电压等级(最高至50V)
    - 型号: FK28、FK18、FK24、FK14、FK26、FK16、FK20、FK11和FK22
    - 尺寸:
    - 最大长度: 5.5mm
    - 最大宽度: 7mm
    - 最大厚度: 4mm
    - 温度范围: -55°C 至 +125°C
    - 额定电压: 6.3V至50V
    - 容值范围:
    - 类1: 0.5pF至10,000pF(容值变化在±30ppm/℃以内)
    - 类2: 100pF至100,000pF(容值变化在±15%至±22%以内)
    - 中等电压等级(100到630V)
    - 型号: FK28、FK18、FK24、FK14、FK26、FK16、FK20、FK11和FK22
    - 尺寸:
    - 最大长度: 7mm
    - 最大宽度: 8mm
    - 最大厚度: 4mm
    - 温度范围: -55°C 至 +125°C
    - 额定电压: 100V至630V
    - 容值范围:
    - 类1: 0.1μF至15μF(容值变化在±30ppm/℃以内)
    - 类2: 0.1μF至100μF(容值变化在±15%至±22%以内)

    产品特点和优势


    - 高容量: 通过改进陶瓷介质层的薄化工艺和多层叠技术实现了高容量。
    - 高可靠性: 在指定的环境条件下保持高可靠性。
    - 低残余电感: 优秀的频率特性。
    - 一致的插入高度: 引线形成“弯折”形状以实现一致的插入高度,有助于提高焊接性能。
    - 自动化贴装: 适合自动插入,有助于降低板载成本。

    应用案例和使用建议


    - 消费电子: 如手机、平板电脑、音响设备等,用于滤波和旁路电路。
    - 汽车电子: 用于车载导航系统、信息娱乐系统等,保证高可靠性。
    - 工业控制: 如PLC、传感器等,需要稳定的工作条件和高可靠性。
    使用建议:
    - 确保在适当的温度范围内使用,避免过热或过冷环境。
    - 根据应用需求选择合适的额定电压和容值。
    - 确保正确安装,遵循制造商的建议,如引线弯曲和焊接过程。

    兼容性和支持


    - 兼容性: 与现有的大多数电子设备兼容,可用于各种电路设计。
    - 技术支持: 请联系供应商获取技术支持和维护服务,确保正确使用和长期支持。

    常见问题与解决方案


    - 问题: 容量不准确
    - 解决办法: 检查容值代码和单位是否正确,或者重新校准测量设备。

    - 问题: 焊接不良
    - 解决办法: 按照正确的焊接工艺进行操作,注意引线的预处理。
    - 问题: 使用过程中出现失效
    - 解决办法: 确认工作环境是否在规定范围内,避免过度电流或电压冲击。

    总结和推荐


    总体而言,这些钽电容凭借其高容量、高可靠性和低残余电感等特性,在多种应用场景中表现出色。它们适合在消费电子、汽车电子和工业控制等领域使用。建议在新的设计中优先考虑FA或FG系列,以符合无卤素规范。如果你的应用要求高稳定性或严格的工作条件,这些电容将是一个理想的选择。

FK24C0G1H103JN000参数

参数
电容值 10nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 5.5mm*4.5mm*5.5mm
安装方式 通孔安装
应用等级 通用级
包装方式 散装
