首页  >  产品百科  >  B41690A7607Q001

B41690A7607Q001

产品分类: 铝电解电容
厂牌: TDK
产品描述: 600μF 40V -10%~30% 165mΩ@ 100Hz 5000h@ 125°C 2.3A@ 10kHz 通孔安装 30mm(长度)*30mm(宽度)
供应商型号: 2750163
供应商: 海外现货
标准整包数: 5

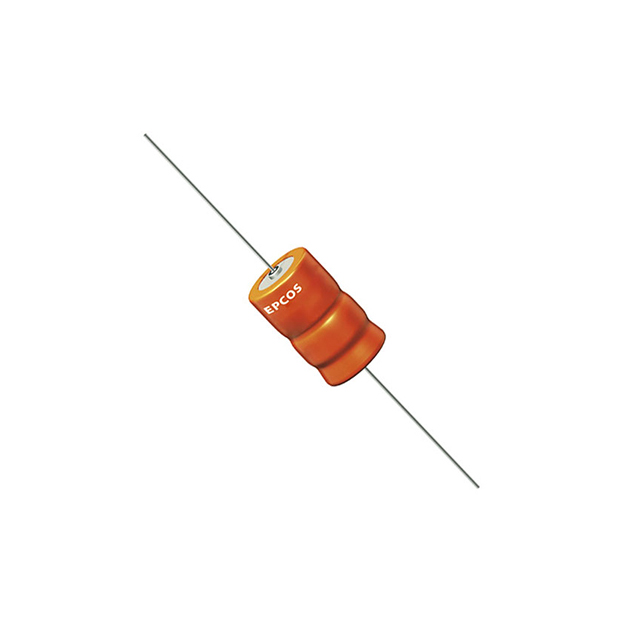

TDK 铝电解电容 B41690A7607Q001

B41690A7607Q001概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是电子电路中常用的元件,以其高容值和可靠性著称。本手册所介绍的铝电解电容器型号为B41690和B41790,具有轴向引线和焊星引脚设计。这些电容器适用于汽车电子等领域,具备优异的性能和稳定性。

    技术参数


    - 额定电压(VR):25至40V DC
    - 浪涌电压(VS):1.3倍额定电压
    - 标称容量(CR):600至10000μF
    - 容差:+30%/-10%
    - 漏电流(Ileak):在20°C下,1分钟内小于20μA
    - 自感(ESL):在100Hz时小于100nH
    - 等效串联电阻(ESR):在20°C下,100kHz时小于10mΩ
    - 纹波电流能力:在105°C下,10kHz时可达5A以上
    - 寿命:在额定电压和不同温度下的寿命要求见手册详细内容

    产品特点和优势


    - 高振动稳定性:特别设计具有高达60g的振动稳定性能
    - 超紧凑设计:提供多种尺寸,方便集成于各种小型设备中
    - 长使用寿命:最高可在140°C环境下工作超过2000小时
    - 罗氏可溶:符合RoHS标准,环保无害
    - 特殊结构:铝外壳带PET绝缘套,负极通过外壳连接

    应用案例和使用建议


    - 应用案例:适用于汽车电子、工业控制等领域,尤其是在需要高稳定性和紧凑设计的应用场合。
    - 使用建议:安装时需注意正确的极性,避免反接;考虑到电容器对温度敏感,建议将其放置在较低温度环境中;如需焊接,确保焊接时间不超过规定限制。

    兼容性和支持


    - 兼容性:可以与其他适合的工作电压和频率范围内的电容器兼容。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括材料安全数据表(MSDS)和材料数据表(MDS)等。

    常见问题与解决方案


    1. 问题:电容器损坏或漏电
    - 解决方案:检查电容器是否正确安装,确认极性正确,必要时重新焊接或更换。
    2. 问题:电容器过热
    - 解决方案:确保散热良好,避免长时间在高温环境下运行。
    3. 问题:纹波电流过大导致电容器故障
    - 解决方案:适当降低电路中的纹波电流,确保纹波电流不超过电容器的最大允许值。

    总结和推荐


    综上所述,B41690和B41790铝电解电容器凭借其出色的振动稳定性、紧凑设计和长寿命,非常适合应用于汽车电子等高要求场合。虽然价格略高于普通电容器,但其高性能和稳定性使其成为值得投资的选择。强烈推荐用于需要高可靠性和长寿命的应用场景。

B41690A7607Q001参数

参数
电容值 600μF
额定电压 40V
容差 -10%~30%
ESR-等效串联电阻 165mΩ@ 100Hz
纹波电流 2.3A@ 10kHz
工作寿命 5000h@ 125°C
长*宽*高 30mm(长度)*30mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41690A7607Q001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41690A7607Q001数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41690A7607Q001 B41690A7607Q001数据手册

B41690A7607Q001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 12.4429
50+ ¥ 11.406
250+ ¥ 11.406
500+ ¥ 11.1986
1500+ ¥ 11.1986
3460+ ¥ 11.1986
17280+ ¥ 11.1986
34560+ ¥ 11.1986
库存: 1140
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 62.21
