首页  >  产品百科  >  B32529D3224J000

B32529D3224J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 7.8mm*7.8mm*13mm
供应商型号: 495-1204-ND
供应商: Digi-Key
标准整包数: 1

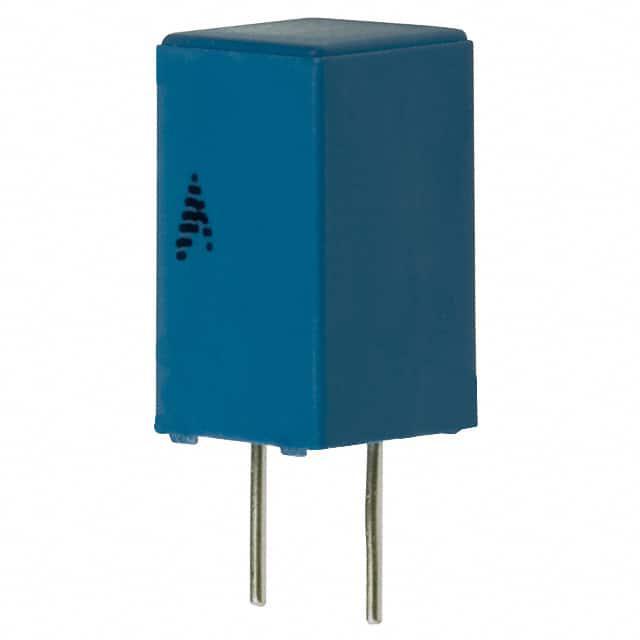

TDK 薄膜电容 B32529D3224J000

B32529D3224J000概述

    高品质薄膜电容器技术手册

    产品简介


    薄膜电容器(Film Capacitors)是电容种类中的一种,主要以聚酯薄膜为介质。本次介绍的产品系列为Metallized Polyester Film Capacitors (MKT),型号涵盖B32520至B32529。这种电容器因其良好的电气特性和较高的可靠性,在汽车、工业和消费电子等多个领域都有广泛应用。它们可以用于阻隔、耦合、去耦和旁路等电路应用,尤其适合于RF干扰抑制。

    技术参数


    - 最高工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 额定直流电压范围(VR):50VDC至630VDC
    - 额定交流电压范围(VRMS):32VAC至400VAC(具体根据电压等级不同)
    - 电容值范围(CR):0.0010μF至150μF
    - 叠层薄膜技术:适用于引脚间距为5mm到15mm
    - 卷绕式薄膜技术:适用于引脚间距为10mm到37.5mm
    - 塑料外壳(UL 94 V-0)
    - 环氧树脂封装(UL 94 V-0)

    产品特点和优势


    这些电容器具有高脉冲强度和高接触可靠性。它们符合RoHS标准,并提供无卤素选项。该系列电容器符合AEC-Q200D标准,保证了其在汽车应用中的可靠性和稳定性。

    应用案例和使用建议


    - RF干扰抑制:例如,在汽车点火系统中,可用于抑制电磁干扰,确保系统正常运行。
    - 电源去耦:在电源管理电路中,用于稳定输出电压,减少噪声干扰。
    - 信号耦合:在音频处理电路中,用作耦合电容,确保信号传输不受影响。
    使用建议:
    - 在高频应用中,选择适当的电容值以避免不必要的损耗。
    - 确保电容器安装时遵循手册中推荐的电气特性,避免过压或过热损坏。

    兼容性和支持


    这些电容器与其他标准引脚间距的电子元件高度兼容。制造商提供了详细的文档和技术支持,包括电路设计指导和故障排除手册,帮助客户更好地利用该产品。

    常见问题与解决方案


    - 问题1:电容器出现过热现象
    解决方案:检查是否超出了规定的最大工作温度范围。如果温度确实过高,请增加散热措施或选择更高温等级的电容器。
    - 问题2:电容器寿命短
    解决方案:检查是否有频繁的脉冲电流通过电容器。对于高脉冲电流应用,应选用具有更高脉冲强度的电容器。
    - 问题3:电容器噪音大
    解决方案:确认电容器的工作条件是否符合推荐值。使用合适的滤波电路减少噪声干扰。

    总结和推荐


    总体来说,B32520至B32529系列的Metallized Polyester Film Capacitors (MKT)具有出色的电气性能和稳定的环境适应能力,能够满足各种苛刻的应用需求。对于需要高可靠性、低损耗的场合,这是一款非常值得推荐的产品。

B32529D3224J000参数

参数
电容值 220nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 7.8mm*7.8mm*13mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32529D3224J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529D3224J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529D3224J000 B32529D3224J000数据手册

B32529D3224J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.5106 ¥ 4.3146
50+ $ 0.3806 ¥ 3.216
100+ $ 0.335 ¥ 2.8034
500+ $ 0.2774 ¥ 2.3217
1000+ $ 0.258 ¥ 2.1588
3000+ $ 0.2473 ¥ 2.0693
库存: 6002
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
直接购买
加入购物车
