B41252C8338M

产品分类: 铝电解电容
厂牌: TDK
产品描述: 3.3mF 63V ±20% 2000h@ 105°C 2.48A@ 120Hz 卡入式安装,按扣安装,通孔安装 30mm(长度)*32mm(高度)
供应商型号: B41252C8338M-ND
供应商: Digi-Key
标准整包数: 1

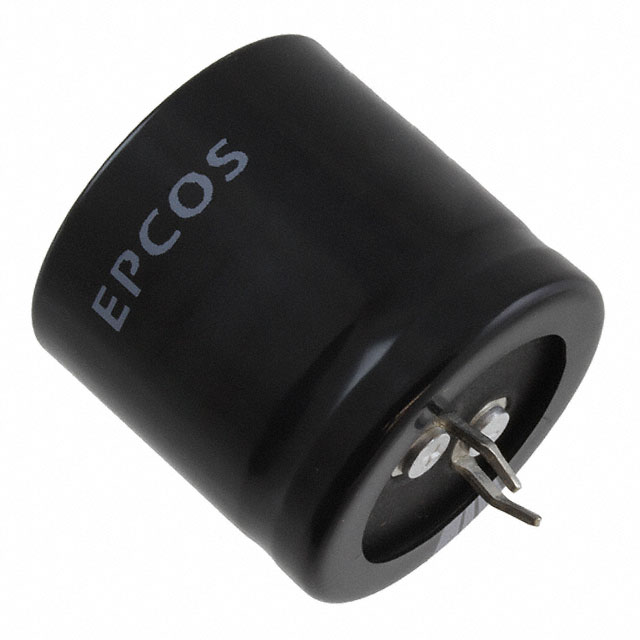

TDK 铝电解电容 B41252C8338M

B41252C8338M概述

    铝电解电容器 - B41252系列

    1. 产品简介


    铝电解电容器是一种广泛应用的电子元件,主要用于存储和释放电能。本篇技术手册中的B41252系列属于通用型铝电解电容器,专为专业电源供应装置设计,适用于工业、通信和其他需要稳定电力供应的场合。值得注意的是,此系列产品不适用于汽车应用,除非另行指定。

    2. 技术参数


    - 额定电压 (VR): 10至100伏直流
    - 浪涌电压 (VS): 额定电压的1.15倍(室温条件下)
    - 额定电容 (CR): 820至56000微法拉 (μF)
    - 容差: ±20%
    - 损耗因子 (tan δ): 在20°C、120Hz条件下的最大值范围为0.15到0.45
    - 漏电流 (Ileak): 在20°C、5分钟条件下的最大值需满足相应规格
    - 使用寿命: 2000小时,工作温度105°C,电容变化率不超过初始值的20%,损耗因子不超过初始值的两倍,漏电流不超过初始值
    - 振动测试: 符合IEC 60068-2-6标准,频率范围10Hz到55Hz,位移振幅0.75mm,最大加速度10g,持续时间为3次2小时
    - 温度特性: 在-40°C和-25°C时阻抗比最高可达15倍
    - 气候等级: 符合IEC 60068-1标准,温度等级为-40°C/+105°C,湿热试验周期为56天

    3. 产品特点和优势


    B41252系列具有高纹波电流能力,能够在恶劣的工作环境中稳定运行。它们通过了RoHS认证,适合于无铅焊接工艺。这些电容器采用了PET绝缘材料,能够提供良好的耐热和机械性能。独特的安全泄压阀设计保证了过载保护。此外,不同长度和端子风格的选择使得这些电容器易于集成到各种PCB设计中。

    4. 应用案例和使用建议


    - 应用案例: 这些电容器被广泛应用于专业电源供应系统中,如服务器、通信基站和工业控制系统。它们用于滤波和储能,确保系统的稳定供电。
    - 使用建议: 在设计阶段,应仔细考虑电容器的工作温度和电压要求,选择合适的型号。在安装过程中,确保正确的极性连接,以避免损坏电容器。建议在实际环境中进行充分的测试,确保最佳性能。

    5. 兼容性和支持


    这些电容器设计用于广泛的PCB布局,可与标准焊点和组件兼容。制造商提供了全面的技术支持和质量保证,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题: 漏电流超出规格?
    - 解决方案: 确保安装正确,且电容器没有受到机械损伤。如果问题依旧存在,检查周围电路是否存在干扰。
    - 问题: 使用寿命缩短?
    - 解决方案: 检查工作环境是否符合规格要求,特别是温度和电压条件。必要时,更换更合适的工作环境。

    7. 总结和推荐


    综上所述,B41252系列铝电解电容器以其高可靠性和广泛的应用范围成为专业电源系统的理想选择。这些电容器在设计、性能和耐用性方面均表现出色,适合各种工业和通信应用。我们强烈推荐这一系列的产品,尤其是对于需要长期稳定运行的场合。

B41252C8338M参数

参数
电容值 3.3mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.48A@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 30mm(长度)*32mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41252C8338M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41252C8338M数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41252C8338M B41252C8338M数据手册

B41252C8338M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1688 ¥ 35.2264
10+ $ 2.9141 ¥ 24.3872
80+ $ 2.2967 ¥ 19.2206
160+ $ 2.1432 ¥ 17.9363
560+ $ 1.9146 ¥ 16.023
1040+ $ 1.821 ¥ 15.2395
2560+ $ 1.7036 ¥ 14.2569
5040+ $ 1.6973 ¥ 14.2041
库存: 310
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.22
直接购买
加入购物车
