B32653A8103K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±10% 聚丙烯 2KV 1KV 通孔安装 26.5mm*10.5mm*20.5mm
供应商型号: Q-BN-B32653A8103K000
供应商: 期货订购
标准整包数: 2160

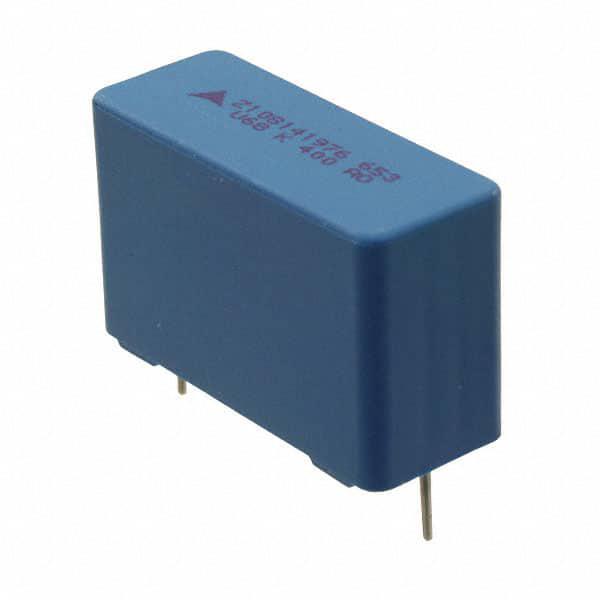

TDK 薄膜电容 B32653A8103K000

B32653A8103K000概述

    电子元器件产品技术手册:金属化聚丙烯薄膜电容器(MKP)B32651 ... B32658

    1. 产品简介


    金属化聚丙烯薄膜电容器(MKP)是一种高品质的电子元器件,广泛应用于各种电力和电子系统中。它们以高脉冲强度、高接触可靠性和低电感等特性著称。本产品型号系列包括B32651到B32658,设计用于电子镇流器、开关电源、IGBT保护及浪涌吸收等应用场合。

    2. 技术参数


    - 工作温度范围: 最大工作温度为110°C。
    - 气候类别: IEC 60068-1:2013规定的55/100/56。
    - 电气特性: 支持高达1600V DC/700V AC的额定电压和超过4000nF的电容值。
    - 脉冲能力: 在脉冲宽度不超过1000μs的情况下,允许峰值电压达到1400V。
    - 尺寸: 提供多种不同引脚间距和直径的选择,从10mm到52.5mm不等。
    - 认证: 符合AEC-Q200D标准,符合RoHS要求且无卤素。


    3. 产品特点和优势


    - 高脉冲强度: 适用于高压脉冲负载的环境。
    - 高接触可靠性: 确保稳定连接和可靠的性能。
    - 低电感: 减少信号延迟和能量损耗。
    - 环保材料: 无卤素、符合RoHS标准。
    - 定制选项: 提供不同的包装和接线长度选项。

    4. 应用案例和使用建议


    - 电子镇流器: 利用其高脉冲强度和低电感特性,适合于高频开关操作。
    - 开关电源: 可以承受瞬态电流和电压,保护下游电路。
    - IGBT保护: 使用其优异的耐压特性来吸收IGBT关断时产生的电压尖峰。
    使用建议:
    - 需要根据具体应用环境选择合适的电压和电容值。
    - 确保良好的散热措施,以避免高温环境下性能下降。
    - 考虑采用带屏蔽的封装形式以提高电磁兼容性。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他电子元器件如电路板、接插件等兼容,适用于多种封装方式。
    - 技术支持: 厂商提供详细的技术文档和安装指导,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 脉冲频率超出额定范围。
    - 解决方法: 检查并调整系统的脉冲频率至额定范围内。
    - 问题2: 温度过热。
    - 解决方法: 优化散热系统或更换更大容量的产品。
    - 问题3: 接触不良。
    - 解决方法: 检查焊接质量和接头连接,必要时更换接头或重新焊接。

    7. 总结和推荐


    总结而言,金属化聚丙烯薄膜电容器(MKP)B32651...B32658是一款高性能的电子元器件,具有卓越的电气特性和广泛的适用范围。其高脉冲强度、低电感和高可靠性使其成为众多电子系统中的理想选择。我们强烈推荐此产品,特别是对于那些需要在苛刻条件下运行的应用。

B32653A8103K000参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 1KV
额定电压-DC 2KV
ESR-等效串联电阻 -
长*宽*高 26.5mm*10.5mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32653A8103K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32653A8103K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32653A8103K000 B32653A8103K000数据手册

B32653A8103K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
