首页  >  产品百科  >  B32529C1562J289

B32529C1562J289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 5.6nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装
供应商型号: 871-B32529C1562J289
供应商: Mouser
标准整包数: 1

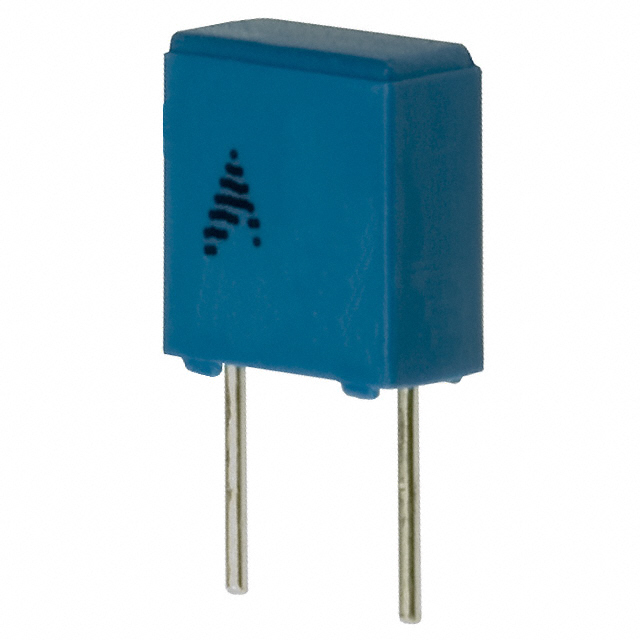

TDK 薄膜电容 B32529C1562J289

B32529C1562J289概述

    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    1. 产品简介


    Metallized polyester film capacitors(MKT)是薄膜电容器的一种,特别适用于一般用途和射频干扰抑制(RFI)汽车应用。这些电容器具有高脉冲强度和高接触可靠性,采用环保的无卤素材料制造,并且符合AEC-Q200D标准,适用于工业和消费电子领域的多种应用场景。

    2. 技术参数


    MKT系列电容器的技术参数如下:
    - 工作温度:最大操作温度为125°C。
    - 气候类别:符合IEC 60068-1:2013的55/125/56标准。
    - 电介质:聚对苯二甲酸乙二醇酯(PET)。
    - 构造技术:
    - 堆叠式薄膜技术:适用于5至15毫米间距(代码C、D或E)。
    - 绕线式薄膜技术:适用于10至37.5毫米间距(代码N、Q或R)。
    - 外壳:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)。
    - 电气特性:
    - 最大直流电压(VR)范围:50V DC到630V DC。
    - 交流电压(VRMS)范围:32V AC到400V AC。
    - 电容值(CR)范围:0.001μF到220μF。

    3. 产品特点和优势


    - 高脉冲强度:能够承受较大的电流冲击。
    - 高接触可靠性:确保长期稳定运行。
    - 环保设计:符合RoHS标准,提供无卤素选项。
    - AEC-Q200D认证:符合汽车行业标准。
    - 多规格选择:覆盖不同尺寸和电容需求,满足多样化应用需求。

    4. 应用案例和使用建议


    - 典型应用:阻隔、耦合和旁路应用;汽车无线电干扰抑制。
    - 应用建议:
    - 在高频滤波和信号处理中,选择合适的电容值以优化电路性能。
    - 确保安装时留有足够的空间以散热,特别是在高功率应用中。


    5. 兼容性和支持


    - 兼容性:与其他电子元器件和设备兼容,可根据具体应用进行配置。
    - 厂商支持:提供详细的技术手册和客户支持服务,确保用户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:电容器损坏。
    - 解决方案:检查电路连接,确保无短路或过压情况发生。
    - 问题2:电容器无法达到额定值。
    - 解决方案:确认使用正确的型号,并参考技术手册进行验证。
    - 问题3:温度过高导致性能下降。
    - 解决方案:确保在指定的工作温度范围内使用,并采取适当的散热措施。

    7. 总结和推荐


    综上所述,Metallized Polyester Film Capacitors (MKT) B32520 ... B32529是一款高性能、多用途的薄膜电容器。其高脉冲强度、高接触可靠性和环保设计使其成为各种应用的理想选择。无论是工业自动化还是汽车电子领域,这些电容器都能提供卓越的性能。因此,我强烈推荐这一系列产品。

B32529C1562J289参数

参数
电容值 5.6nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

B32529C1562J289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C1562J289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C1562J289 B32529C1562J289数据手册

B32529C1562J289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12800+ $ 0.0583 ¥ 0.4928
库存: 0
起订量: 12800 增量: 1
交货地:
最小起订量为:12800
合计: ¥ 0
直接购买
加入购物车
