首页  >  产品百科  >  B43456A9228M000

B43456A9228M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.2mF 400V ±20% 30mΩ@ 100Hz 12000h@ 85°C 8A@ 100Hz 底座安装,螺纹安装 51.6mm*105.7mm*106.7mm
供应商型号: 495-6117-ND
供应商: Digi-Key
标准整包数: 1

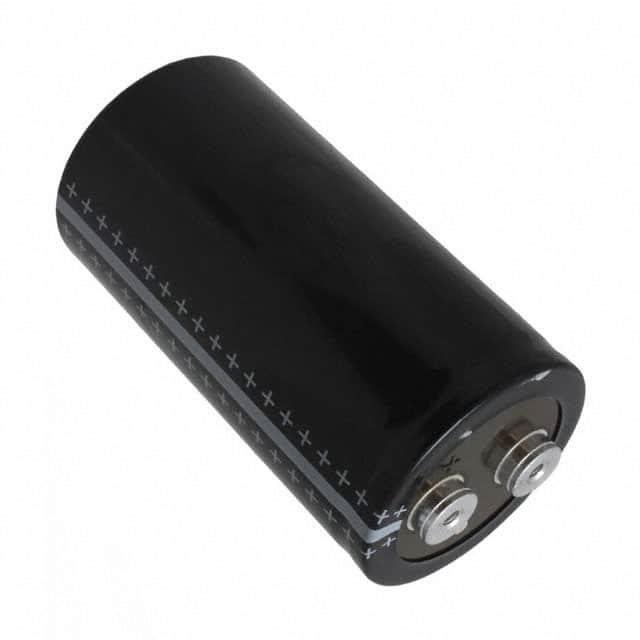

TDK 铝电解电容 B43456A9228M000

B43456A9228M000概述

    铝电解电容器:B43456 和 B43458

    产品简介


    铝电解电容器(B43456 和 B43458)是一种专为高频转换器、风力发电转换器、太阳能逆变器和专业电源供应系统设计的高可靠性电容器。这些电容器采用螺栓式终端,具有极高的电容体积比(CV产品),使得它们在体积紧凑的同时具备卓越的性能和可靠性。

    技术参数


    | 参数 | 规格 |

    | 额定电压 (VR) | 350 VDC 至 550 VDC |
    | 冲击电压 (VS) | 1.10 x VR |
    | 额定电容 (CR) | 560 µF 至 18000 µF |
    | 容量公差 | ±20% |
    | 损耗角正切 (tan δ) | ≤ 0.20 (20°C, 120 Hz) |
    | 泄漏电流 (Ileak) | ≤ 初始指定限值 (20°C, 5 分钟) |
    | 自感 (ESL) | 51.6 mm:约 15 nH
    64.3 mm 及以上:约 20 nH |
    | 低自感设计 | 64.3 mm 及以上:约 13 nH |
    | 工作寿命 (useful life) | 85°C, VR, IAC,R > 12000 小时 > 8000 小时 |

    产品特点和优势


    - 高电容体积比:紧凑设计使其适用于空间有限的应用场合。
    - 高可靠性和高纹波电流能力:适用于高要求的电力电子应用。
    - 全焊接结构:确保可靠的电气接触。
    - PAPR 终端可用:防止反接。
    - 优化基座冷却版本:适用于需要高效热管理的应用。
    - 低自感设计:提高电路的稳定性和响应速度。
    - RoHS 兼容:符合环保标准。

    应用案例和使用建议


    - 频率转换器:用于电动机驱动、UPS 系统中,确保稳定的电源输出。
    - 风力发电转换器:适用于风力发电系统的储能和功率调节。
    - 太阳能逆变器:在太阳能发电系统中提供高效的能量转换。
    - 专业电源供应:用于电信基站、医疗设备等领域,确保稳定的电源供给。
    使用建议:
    - 在高温环境下使用时,注意散热问题,以延长电容器的使用寿命。
    - 对于高纹波电流应用,优先选择低自感设计的产品。
    - 安装时确保螺栓连接紧固,避免接触不良。

    兼容性和支持


    - 兼容性:这些电容器与大多数现有的电源系统兼容,易于集成。
    - 支持和维护:厂商提供详细的技术文档和安装指南,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不足 | 使用合适的散热装置,如散热片、风扇等。 |
    | 泄漏电流超标 | 检查安装是否正确,重新测试电容器。 |
    | 高温环境中寿命缩短 | 降低工作温度,确保良好的散热条件。 |

    总结和推荐


    铝电解电容器 B43456 和 B43458 是一款高度可靠的高性能电容器,特别适用于高频转换器、风力发电转换器、太阳能逆变器和专业电源供应系统。其高电容体积比、高可靠性及多种设计选项使其在市场上具有显著的竞争优势。强烈推荐在关键电力电子应用中使用这些电容器,以确保系统的长期稳定运行。

B43456A9228M000参数

参数
电容值 2.2mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 30mΩ@ 100Hz
纹波电流 8A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 51.6mm*105.7mm*106.7mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B43456A9228M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43456A9228M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43456A9228M000 B43456A9228M000数据手册

B43456A9228M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 64.064 ¥ 536.1356
36+ $ 45.3544 ¥ 379.5596
库存: 254
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 536.13
