首页  >  产品百科  >  B32529C1224J289

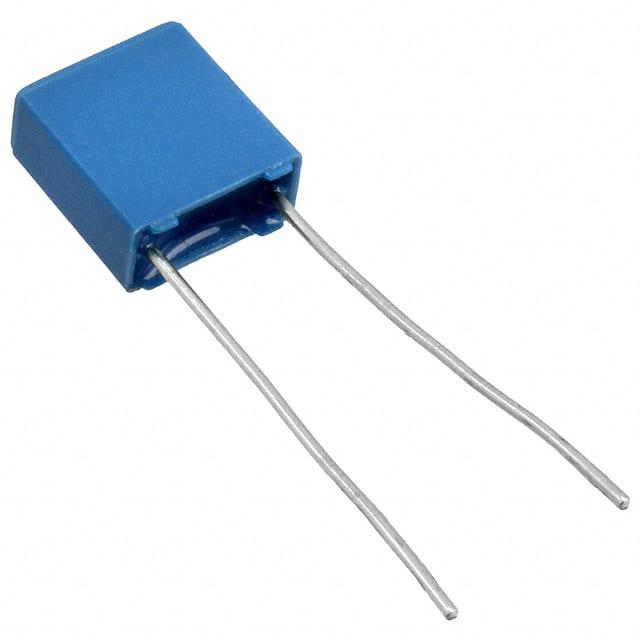

B32529C1224J289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.3mm*3.5mm*8mm
供应商型号: 495-B32529C1224J289TB-ND
供应商: Digi-Key
标准整包数: 2300
TDK 薄膜电容 B32529C1224J289

B32529C1224J289概述

    Metallized Polyester Film Capacitors (MKT) B32520...B32529

    产品简介


    Metallized Polyester Film Capacitors (MKT)是广泛应用于各种电路设计中的电容器,具有高脉冲强度、接触可靠性及环保等优点。本系列产品可用于阻塞、耦合、解耦、旁路以及汽车无线电干扰抑制(RFI)等多种应用场景。其主要优势在于其宽泛的工作温度范围(最高可达125°C),这使得它们非常适合于工业和汽车领域的苛刻环境。

    技术参数


    - 最大工作温度: 125°C
    - 气候类别 (IEC 60068-1:2013): 55/125/56
    - 叠层薄膜技术: 用于5至15毫米引脚间距(代码C、D或E)
    - 卷绕电容技术: 用于10至37.5毫米引脚间距(代码N、Q或R)
    - 塑料外壳 (UL 94 V-0)
    - 环氧树脂密封 (UL 94 V-0)
    - 电气特性:
    - 工作电压范围: 50V DC至630V DC
    - 最大交流工作电压 (VRMS): 40V AC至400V AC
    - 容量范围: 0.001 μF 至 220 μF

    产品特点和优势


    - 高脉冲强度: 可承受高电流冲击而不损坏。
    - 高接触可靠性: 确保长期稳定的电气性能。
    - 环保: 符合RoHS标准,无卤素。
    - AEC-Q200D合规: 在汽车电子领域得到广泛应用。
    - 引脚可定制: 可根据需要提供特殊长度的引线。

    应用案例和使用建议


    - 汽车电子: MKT系列电容器由于其良好的热稳定性和电气性能,常用于汽车ECU(电子控制单元)中。
    - 工业自动化: 高耐温性使其适用于工业自动化设备中的电源管理和信号处理。
    - 消费电子产品: 在智能手机、平板电脑等设备中作为旁路电容器使用,以确保设备的稳定运行。
    使用建议:在高电流脉冲环境下使用时,建议使用较大容量(例如100μF及以上)的电容器,以提高系统的可靠性和稳定性。

    兼容性和支持


    - 兼容性: MKT系列电容器与市场上大多数电路板兼容。
    - 支持和服务: 提供详尽的产品手册和技术支持,帮助用户快速掌握使用方法并解决可能遇到的问题。

    常见问题与解决方案


    1. 问: 电容器工作时发热异常。
    答: 检查是否有过高的电流通过电容器,或是散热不良。增加散热措施或更换为更大容量型号的电容器。
    2. 问: 电容器在特定频率下失效。
    答: 确认电容器的工作频率是否在其额定范围内,必要时更换更高频段的电容器。

    总结和推荐


    Metallized Polyester Film Capacitors (MKT) B32520...B32529系列电容器因其卓越的性能、广泛的适用性和良好的市场反馈,是非常值得推荐的产品。无论是在汽车、工业还是消费电子领域,这些电容器都能提供稳定可靠的性能表现。对于寻求高性能电容器解决方案的设计者来说,这是一个不可多得的选择。

B32529C1224J289参数

参数
电容值 220nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.3mm*3.5mm*8mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

B32529C1224J289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C1224J289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C1224J289 B32529C1224J289数据手册

B32529C1224J289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2300+ $ 0.1324 ¥ 1.1076
4600+ $ 0.1234 ¥ 1.0328
6900+ $ 0.1187 ¥ 0.9937
11500+ $ 0.1134 ¥ 0.9487
16100+ $ 0.1101 ¥ 0.9214
23000+ $ 0.1069 ¥ 0.8945
57500+ $ 0.0996 ¥ 0.8333
库存: 20700
起订量: 2300 增量: 1
交货地:
最小起订量为:2300
合计: ¥ 2547.48
