首页  >  产品百科  >  B43890A5226M000

B43890A5226M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 22μF 450V ±20% 15000h@ 105°C 615mA@ 100kHz 通孔安装 16mm*20mm*22mm
供应商型号: 495-B43890A5226M000-ND
供应商: Digi-Key
标准整包数: 1

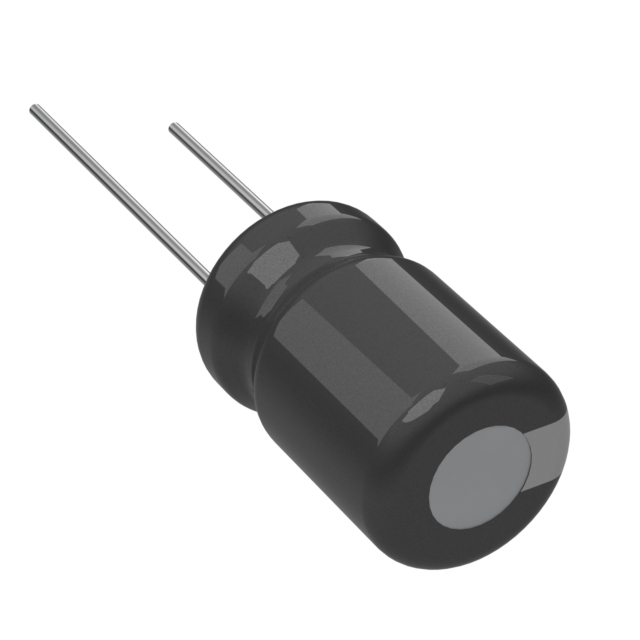

TDK 铝电解电容 B43890A5226M000

B43890A5226M000概述

    铝电解电容器 B43890 系列

    产品简介


    铝电解电容器是广泛应用于各种电源和信号处理电路中的关键电子元件。本手册介绍的是 B43890 系列,该系列电容器以其高纹波电流承载能力和卓越的使用寿命而著称。它们主要适用于专业电源领域,比如工业控制、通信设备、医疗设备等。

    技术参数


    - 额定电压 (VR):350 - 450 V DC
    - 电容范围 (CR):4.7 μF - 68 μF
    - 纹波电流 (IAC,R):最大值可达 1379 mA(@ 100 kHz, 105 °C)
    - 耐压测试:105 °C 下 12000 小时(对于直径 d = 10 mm 的型号)
    - 使用寿命:可达 15000 小时(105 °C 下),具体取决于环境温度和纹波电流条件
    - 耐振动性:符合 IEC 60068-2-6 标准,测试频率范围 10 Hz 至 2 kHz,最大加速度 20 g,持续时间 3 次 2 小时
    - 环境类别:符合 IEC 60068-1 标准的 25/105/56 温度湿度循环测试
    - 安全规范:符合 IEC 60384-4 规范

    产品特点和优势


    - 高纹波电流承载能力:能够承受高频下的大电流冲击
    - 长寿命:在 105 °C 下使用寿命长达 15000 小时
    - 紧凑设计:采用径向引脚设计,体积小巧
    - 环保材料:无溶剂成分,符合 RoHS 标准

    应用案例和使用建议


    应用案例:
    - 专业电源:如开关电源、UPS 系统等
    - 信号处理电路:如滤波器、缓冲电路
    使用建议:
    - 在使用过程中需注意极性,避免反接导致损坏
    - 螺栓端子型电容器安装时不得将端子朝下,以免内部损坏
    - 安装后避免移动,防止应力损害

    兼容性和支持


    - 兼容性:适用于标准 PCB 板焊接,引脚配置多样,可适应不同应用场景
    - 技术支持:EPCOS 提供全球销售网络的支持,如有疑问请联系当地销售办事处

    常见问题与解决方案


    - 问题 1:电容器损坏后如何更换?
    - 解决方案:首先确保断开电源并充分放电,选择合适的替代型号进行替换,具体参见销售办事处提供的指导
    - 问题 2:长时间高温运行会导致什么后果?
    - 解决方案:应定期检查,避免超过最高工作温度,以延长使用寿命

    总结和推荐


    B43890 系列铝电解电容器凭借其卓越的高纹波电流承载能力和长使用寿命,非常适合专业电源领域的应用。尽管面临即将停产的问题,但由于其广泛的市场需求,依然推荐在相关项目中使用,并提前联系销售办事处获取合适的替代型号。

B43890A5226M000参数

参数
电容值 22μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 615mA@ 100kHz
工作寿命 15000h@ 105°C
长*宽*高 16mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43890A5226M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43890A5226M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43890A5226M000 B43890A5226M000数据手册

B43890A5226M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.369 ¥ 20.0181
10+ $ 1.5768 ¥ 13.324
50+ $ 1.2376 ¥ 10.3572
250+ $ 1.0373 ¥ 8.6805
500+ $ 0.9693 ¥ 8.112
1000+ $ 0.9102 ¥ 7.6173
2500+ $ 0.8436 ¥ 7.0598
5000+ $ 0.8006 ¥ 6.6999
库存: 2929
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.01
直接购买
加入购物车
