首页  >  产品百科  >  B32620J0222J000

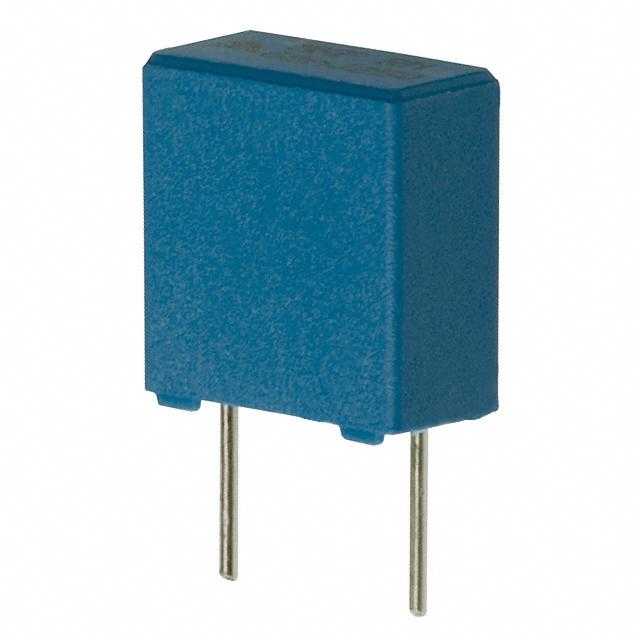

B32620J0222J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2nF ±5% 聚丙烯,金属化 1KV 600V 通孔安装 10mm*5mm*10.5mm
供应商型号: 2468935
供应商: 海外现货
标准整包数: 10
TDK 薄膜电容 B32620J0222J000

B32620J0222J000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    类型和功能:
    本文介绍的是TDK公司的B32620和B32621系列的薄膜电容器,这些电容器采用聚丙烯(PP)作为介质材料。它们主要用于紧凑型荧光灯(CFL)、开关电源(SMPS)和气候控制设备等领域。
    应用领域:
    这些电容器广泛应用于各种场合,包括但不限于照明系统、电力转换设备和气候控制系统。

    技术参数


    电气特性:
    - 最大工作温度:+105°C
    - 工作温度范围:-55°C至+105°C
    - 额定温度:+85°C
    - 绝缘电阻:在20°C及相对湿度≤65%时,最小值为100GΩ
    - 直流测试电压:1.6VR,持续2秒
    - 耐压:连续操作时,最大DC电压和AC电压分别为VR和VRMS
    脉冲处理能力:
    - 最大允许电压变化率(dV/dt)和最大允许脉冲波形特征(k0)随电压等级不同而异,例如在VR=1000V DC和VRMS=600V AC时,dV/dt为4000V/μs,k0为8000000V²/μs

    产品特点和优势


    - 高脉冲处理能力:该电容器能够承受高脉冲电流,适用于对稳定性和可靠性要求较高的应用场合。
    - 自愈能力强:具有出色的自愈性能,能在出现短路等问题后恢复部分功能。
    - 最小尺寸设计:在保持高性能的同时,实现了最紧凑的设计。
    - 接触可靠性高:确保长期使用中保持良好的电气连接。

    应用案例和使用建议


    实际使用场景:
    - 在高压开关电源中作为滤波电容,以提高系统效率和稳定性。
    - 在紧凑型荧光灯中提供稳定的电流供应,减少光衰减。
    使用建议:
    - 避免在超过最大工作温度的情况下使用,这可能导致电容器性能下降甚至失效。
    - 安装时注意不要施加机械应力到电极上,以免造成损坏。

    兼容性和支持


    兼容性:
    这些电容器具有良好的兼容性,可以与其他标准电子组件一起使用,但具体要求可能需要参考厂商提供的文档。
    厂商支持:
    制造商提供了详细的安装指南和技术支持,用户可以在需要时联系技术支持团队获取帮助。

    常见问题与解决方案


    问题一:电容器在高温环境下容易失效。
    解决方案:严格遵守厂商提供的温度限制,避免超出规定的工作温度范围。
    问题二:电容器安装过程中易受热损伤。
    解决方案:采用推荐的焊接温度曲线进行焊接,确保焊点不会超过设定的最高温度。

    总结和推荐


    综上所述,TDK公司的B32620和B32621系列电容器凭借其卓越的性能、可靠性和广泛的应用领域,在同类产品中具有显著的竞争优势。这些电容器特别适合于需要高脉冲承受能力和紧凑设计的应用场合。强烈推荐在相关项目中考虑使用。
    由于具有出色的自愈能力和良好的接触可靠性,即使在苛刻的环境下也能保持稳定的性能。对于希望在高可靠性应用中使用的工程师来说,这是一个理想的选择。

B32620J0222J000参数

参数
电容值 2.2nF
容差 ±5%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 600V
额定电压-DC 1KV
长*宽*高 10mm*5mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32620J0222J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32620J0222J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32620J0222J000 B32620J0222J000数据手册

B32620J0222J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.0278
100+ ¥ 1.8169
500+ ¥ 1.8169
1000+ ¥ 1.7845
2000+ ¥ 1.7845
4000+ ¥ 1.7845
库存: 8756
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.27
