B41858C5477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 25V ±20% 118mΩ@ 10kHz 5000h@ 105°C 846mA@ 100kHz 通孔安装 10mm*16mm*17mm
供应商型号: 2750185
供应商: 海外现货
标准整包数: 10

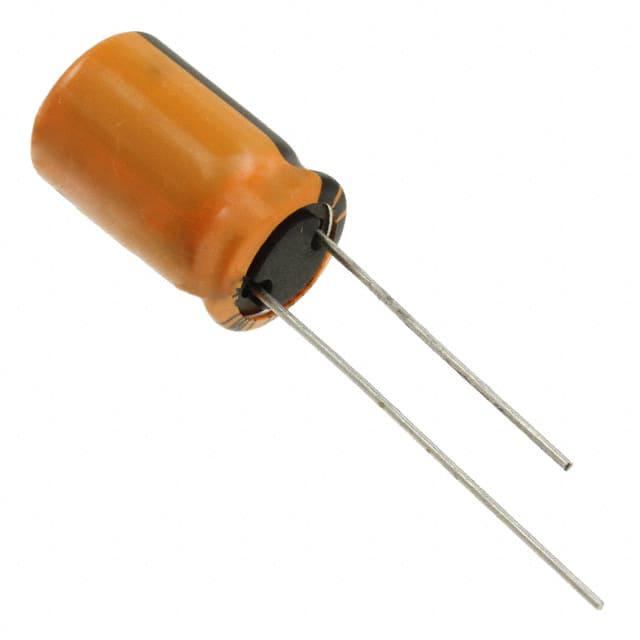

TDK 铝电解电容 B41858C5477M000

B41858C5477M000概述

    铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种单端式电容器,系列/型号为B41858。这款长寿命级别的电容器主要应用于汽车电子行业,具备低阻抗、高可靠性、低等效串联电阻(ESR)和高纹波电流能力。此外,它还符合RoHS标准,适用于多种环境要求严格的场合。

    技术参数


    - 额定电压:10V至100V DC
    - 额定电容范围:22μF到10000μF
    - 容差:±20%
    - 最大损耗角正切值(tanδ):具体数值见下表
    - 漏电流(Ileak):20°C时,5分钟内
    - 自感电感(ESL):20 nH至34 nH
    - 有用寿命要求:105°C;额定电压;100kHz条件下,有效使用寿命超过3000小时
    | 额定电压(VR,V DC) | tanδ(最大值) |

    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    产品特点和优势


    1. 低阻抗和高频率性能:在高频状态下表现出色,适合各种复杂的电路设计。
    2. 高可靠性:满足严格的应用需求,长时间运行稳定性高。
    3. 低ESR和高纹波电流能力:能够承受较大的电流冲击,适用于开关电源等应用。
    4. 符合RoHS标准:绿色环保,可广泛应用于对环保有要求的产品中。

    应用案例和使用建议


    铝电解电容器B41858特别适用于汽车电子、工业控制等领域。例如,在汽车电子控制系统中,这款电容器可以有效地平滑电源电压,提高系统的稳定性和可靠性。使用建议包括:
    - 在设计电路时,应考虑电容器的额定电压和电容值,确保它们匹配应用的需求。
    - 选择合适的封装形式和包装方式,如Bulk、Taped或Ammo pack等,以适应不同的生产需求。

    兼容性和支持


    本产品与其他电子元器件或设备的兼容性良好,支持通过多种封装形式进行集成。制造商提供详细的尺寸和重量数据,便于客户根据实际需求选择最适合的型号。此外,厂商还提供详尽的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q:如何判断电容器是否达到使用寿命?
    - A:可以通过测量其容量变化和损耗角正切值来判断。当这些指标超出初始设定范围时,即表示需要更换。

    2. Q:如何测试电容器的振动抵抗力?
    - A:参照IEC 60068-2-6标准进行振动试验,确保其在各种环境下保持稳定性能。

    总结和推荐


    铝电解电容器B41858凭借其低阻抗、高可靠性、低ESR和高纹波电流能力,适用于各种高要求的应用场景。无论是汽车电子还是工业控制领域,这款电容器都是理想的选择。强烈推荐给需要高性能电容器的设计工程师和系统集成商。
    以上内容摘自B41858系列铝电解电容器的技术手册,涵盖了产品的主要特性和优势,以及其在实际应用中的表现。希望这能为您提供有价值的参考信息。

B41858C5477M000参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 118mΩ@ 10kHz
工作寿命 5000h@ 105°C
纹波电流 846mA@ 100kHz
长*宽*高 10mm*16mm*17mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41858C5477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41858C5477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41858C5477M000 B41858C5477M000数据手册

B41858C5477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.2881
100+ ¥ 2.0501
500+ ¥ 2.0135
2500+ ¥ 1.9769
6000+ ¥ 1.9769
12000+ ¥ 1.9769
60000+ ¥ 1.9769
120000+ ¥ 1.9769
库存: 1848
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.88
