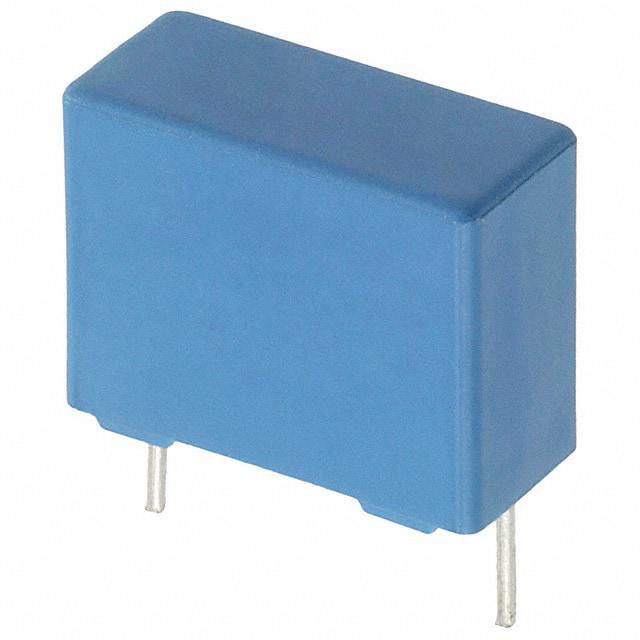

B32022A3333K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 33nF ±10% 聚丙烯 1.5KV 300V 通孔安装 18mm*8mm*14mm
供应商型号: 3288113
供应商: 海外现货
标准整包数: 5

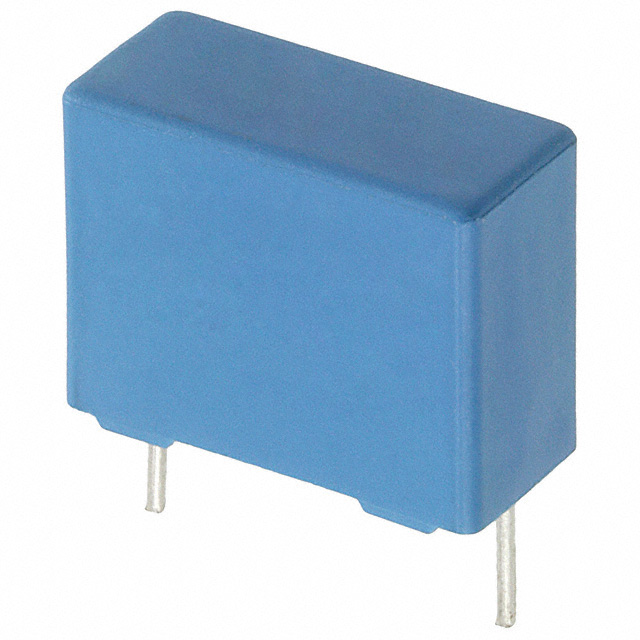

TDK 薄膜电容 B32022A3333K000

B32022A3333K000概述


    产品简介


    产品类型: EMIS Film Capacitors(型号:B32021...B32026)
    主要功能:
    这些电容器主要用于电磁干扰(EMI)抑制,特别是在电源线和地线之间的“线对地”应用中。它们被设计为符合Y2安全标准,并且可以承受高达300V AC的工作电压。
    应用领域:
    - 家用电器
    - 工业设备
    - 通信设备
    - 计算机和网络设备

    技术参数


    - 最大工作温度: 110°C
    - 工作温度范围: 40/110/56 (Climatic Category)
    - 电介质: 聚丙烯(MKP)
    - 封装材料: 塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 额定AC电压: 300 V(50/60 Hz)
    - 最大连续DC电压: 1500 V(在≤85°C时)
    - 最大连续AC电压: 480 V(在≤85°C时)
    - 最大工作温度: +110°C
    - 耐压测试电压: 4000 V(对于C≤0.33μF),3700 V(对于C>0.33μF),持续2秒
    - 损耗角正切(tan δ): 1000 Hz时,≤1(C≤0.33μF);≤1(C>0.33μF)
    - 绝缘电阻(Rins): 100,000 MΩ(C≤0.33μF);30,000 s(C>0.33μF)
    - 容差: ±10%(K),±20%(M)
    - 脉冲处理能力:
    - dV/dt(最大允许电压变化率):300~800 V/μs(不同间距下)
    - k0(最大允许脉冲特征):254,000~677,000 V²/μs(不同间距下)

    产品特点和优势


    - 小巧尺寸: 适合紧凑型电路设计
    - 优良的自愈特性: 可以自我修复损坏,延长使用寿命
    - 高电压能力: 高达1500V的DC电压和480V的AC电压
    - 无铅设计: RoHS兼容,符合环保要求
    - 可定制的引脚长度: 根据需求定制

    应用案例和使用建议


    应用案例:
    - 电源线和地线之间的应用: 如家用电器、工业设备和计算机等,用于减少电磁干扰(EMI)。
    使用建议:
    - 在进行焊接时,应确保焊锡温度不超过235°C,焊接时间不超过2秒。
    - 焊接后应避免任何机械应力作用于引脚上。
    - 在组装过程中,确保PCB上的通孔间距与电容器引脚间距一致。

    兼容性和支持


    - 兼容性: 这些电容器与大多数现代电子设备兼容。
    - 支持: 厂商提供详细的焊接指南和技术支持,确保客户能够正确安装和使用这些电容器。

    常见问题与解决方案


    - 问题1: 电容器过热
    - 解决方案: 检查是否有过载情况,调整电路以降低电容器的工作负载。

    - 问题2: 电容器不工作
    - 解决方案: 确保电容器安装正确,焊接良好,并检查是否有其他部件损坏。

    总结和推荐


    这款EMI抑制电容器在EMI抑制应用中表现出色,具有优良的自愈特性和高温稳定性。它的小巧尺寸和多种引脚配置使其适用于多种应用场景。鉴于其卓越的技术性能和良好的市场反馈,我们强烈推荐这款电容器用于各种电子设备的设计和制造中。

B32022A3333K000参数

参数
电容值 33nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 1.5KV
ESR-等效串联电阻 -
长*宽*高 18mm*8mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32022A3333K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32022A3333K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32022A3333K000 B32022A3333K000数据手册

B32022A3333K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.2611
50+ ¥ 3.8179
250+ ¥ 3.8179
500+ ¥ 3.7498
1000+ ¥ 3.7498
2000+ ¥ 3.6816
10000+ ¥ 3.6816
20000+ ¥ 3.6816
库存: 1681
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 21.3
