B32023A3104M000

产品分类: 安规电容
厂牌: TDK
产品描述: 100nF ±20% 1.5KV,300V(AC) 通孔安装 26.5mm*8.5mm*16.5mm
供应商型号: B32023A3104M000
供应商: 国内现货
标准整包数: 2040

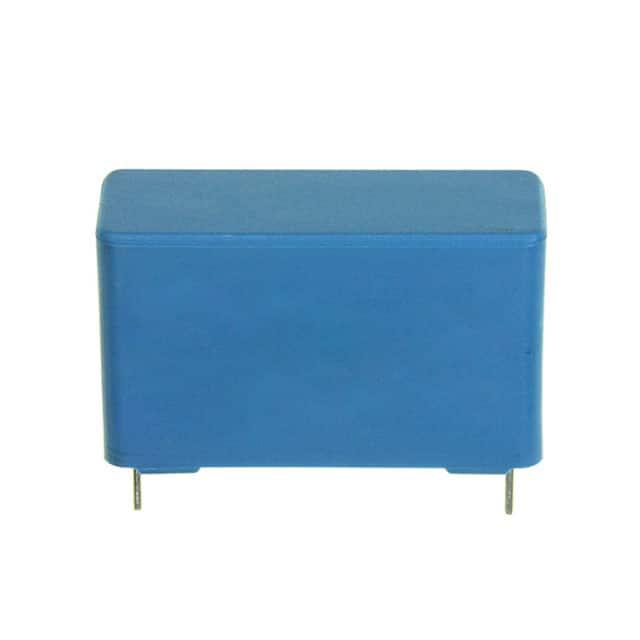

TDK 安规电容 B32023A3104M000

B32023A3104M000概述

    Film Capacitors (MKP) B32021 ... B32026 技术手册

    1. 产品简介


    产品类型:
    B32021至B32026系列的薄膜电容器(聚丙烯介质MKP)是一种适用于电磁干扰抑制的Y2类电容器,适用于电源线对地的“线路到接地”应用。这些电容器主要用于交流电源的噪声过滤和电路保护。
    主要功能:
    - 用于电磁干扰(EMI)抑制。
    - 高电压能力。
    - 良好的自愈性。
    - 符合RoHS标准。
    应用领域:
    - 电源噪声滤波。
    - 电磁兼容(EMC)设计。
    - 需要高可靠性的电路保护。

    2. 技术参数


    - 额定工作温度范围: -40°C至+110°C
    - 气候分类(IEC 60068-1:2013): 40/110/56
    - 工作电压: 300V AC(50/60Hz)
    - 最大连续直流电压: 1500V
    - 最大连续交流电压: 480V AC(50/60Hz)
    - 标称容量范围: 0.001μF至1.0μF
    - 最大工作温度: +110°C
    - 耐压测试: 4000V(C≤0.33μF),3700V(C>0.33μF),持续2秒
    - 容差: ±10%(K),±20%(M)

    3. 产品特点和优势


    - 小型化设计: 这些电容器具有非常小的尺寸,适用于空间受限的应用。
    - 良好的自愈性: 可以自行修复部分损坏,延长使用寿命。
    - 高可靠性: 符合严格的工业标准,如UL、CSA等。
    - 环保材料: RoHS兼容,无卤素。
    - 引脚长度定制: 可根据需要定制引脚长度。

    4. 应用案例和使用建议


    应用案例:
    - 电源噪声滤波: 用于抑制开关电源的高频噪声。
    - 电磁兼容(EMC)设计: 用于提高电路的整体电磁兼容性。
    - 高频率范围内有效: 特别适用于8MHz至10MHz范围内的噪声抑制。
    使用建议:
    - 散热管理: 确保电容器周围有足够的散热空间,避免过热。
    - 防潮处理: 在潮湿环境下使用时,采取适当的防潮措施。
    - 正确焊接: 焊接过程中应遵循推荐的焊接曲线,确保焊接质量和稳定性。

    5. 兼容性和支持


    - 认证标准: 符合EN 60384-14:2014/A1:2016、IEC 60384-14:2013/AMD1:2016、UL 60384-14:2014等标准。
    - 厂商支持: TDK Electronics提供全面的技术支持和服务,包括产品选择指南、安装手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 容量变化超出预期。
    - 解决方案: 检查焊接过程是否符合规范,确认温度和时间限制是否满足要求。
    - 问题2: 容器出现机械应力。
    - 解决方案: 避免对电容器引脚施加机械应力,避免在焊接后移动电容器。
    - 问题3: 过载现象。
    - 解决方案: 遵循制造商规定的电压和电流限制,避免长时间超负荷运行。

    7. 总结和推荐


    总结:
    - 优点: 小型化设计、良好的自愈性、高可靠性、环保材料、引脚长度定制。
    - 适用场景: 适用于需要高可靠性、紧凑空间和电磁兼容性的电路。
    推荐:
    强烈推荐使用B32021至B32026系列电容器,特别是对于需要高可靠性、紧凑空间和良好电磁兼容性的应用。这是一款卓越的EMI抑制电容器,能够在各种恶劣环境中稳定工作。

B32023A3104M000参数

参数
电容值 100nF
容差 ±20%
额定电压 1.5KV,300V(AC)
长*宽*高 26.5mm*8.5mm*16.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32023A3104M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32023A3104M000数据手册

厂牌 PDF简要描述 下载
TDK 安规电容 TDK B32023A3104M000 B32023A3104M000数据手册

B32023A3104M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
