B43544E5477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 450V ±20% 210mΩ@ 100Hz 3000h@ 105°C 2.83A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm(长度)*47mm(高度)
供应商型号: 495-B43544E5477M000-ND
供应商: Digi-Key
标准整包数: 1

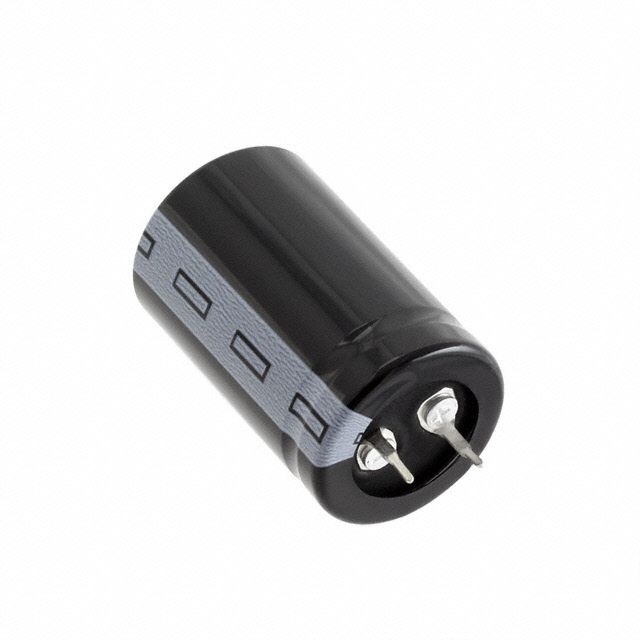

TDK 铝电解电容 B43544E5477M000

B43544E5477M000概述

    铝电解电容器 B43544 技术手册解析

    1. 产品简介


    铝电解电容器 B43544 是一种高可靠性长寿命的电容器,具有非常高的纹波电流能力。它们被广泛应用于伺服驱动、频率转换器、太阳能逆变器、不间断电源、专业电源和医疗设备等领域。不过,这些电容器不适合用于汽车应用,除非另有说明。

    2. 技术参数


    - 额定电压:200 V DC 至 550 V DC
    - 纹波电流能力:极高
    - 容值范围:47 μF 至 2700 μF
    - 耐压能力:1.10 VR(对于 VR ≥ 400 V DC)至 1.15 VR(对于 VR ≤ 250 V DC)
    - 温度范围:-40°C 至 +105°C
    - 工作频率:高达 10 kHz
    - 失效率因子(tan δ):在 20°C 时为 0.15 或 0.20,具体取决于电压等级
    - 最大阻抗比:在 100 Hz 时为 3 到 7(在不同温度下有所不同)

    3. 产品特点和优势


    - 高纹波电流能力:能够在高负载条件下稳定工作。
    - 卓越的热性能:优化的内部热阻设计,确保在高温环境下仍能高效运行。
    - 高可靠性:采用多层绝缘结构,通过针焰测试,符合 RoHS 标准。
    - 紧凑设计:非常高的 CV 产品,使得电容器体积更小。
    - 低 ESR:在超过 50°C 的操作条件下保持较低的 ESR 值。

    4. 应用案例和使用建议


    - 应用案例:
    - 伺服驱动器:确保系统稳定性,降低能量损耗。
    - 频率转换器:提高功率密度,延长设备使用寿命。
    - 太阳能逆变器:优化能量转换效率,提升系统整体性能。
    - 使用建议:
    - 环境适应性:在 -40°C 至 +105°C 的环境中使用时,注意考虑低温下的高阻抗特性。
    - 维护注意事项:定期检查电容器的工作状态,确保其在极限条件下依然可靠。

    5. 兼容性和支持


    - 兼容性:这些电容器适用于标准 PCB 组件封装,可以与其他电子元件无缝集成。
    - 厂商支持:提供全面的技术文档和咨询服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:电容器工作温度过高导致故障。
    - 解决方案:在高环境温度下使用时,应确保良好的散热条件,例如增加冷却措施或选择合适的安装位置。

    - 问题2:电容器出现漏电流增大。
    - 解决方案:检查电路设计,确保正确的安装和连接方式,避免因不良接触导致的漏电流增加。

    7. 总结和推荐


    B43544 铝电解电容器具备出色的性能和高可靠性,非常适合需要高纹波电流和高电压的工业应用。考虑到其优异的温度特性和低 ESR,我们强烈推荐使用这些电容器来构建高性能的电源转换系统。然而,需要注意的是这些电容器不适用于汽车应用,除非有特殊要求。

B43544E5477M000参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 210mΩ@ 100Hz
纹波电流 2.83A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 35mm(长度)*47mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43544E5477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43544E5477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43544E5477M000 B43544E5477M000数据手册

B43544E5477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.88 ¥ 100.386
10+ $ 8.6434 ¥ 72.3348
60+ $ 7.2282 ¥ 60.4908
120+ $ 6.8037 ¥ 56.9383
540+ $ 6.0598 ¥ 50.7127
1020+ $ 6.0277 ¥ 50.4444
库存: 309
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.38
