B32653A8222J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2nF ±5% 聚丙烯,金属化 2KV 1KV 通孔安装 26.5mm*6mm*15mm
供应商型号: 3519007
供应商: 海外现货
标准整包数: 5

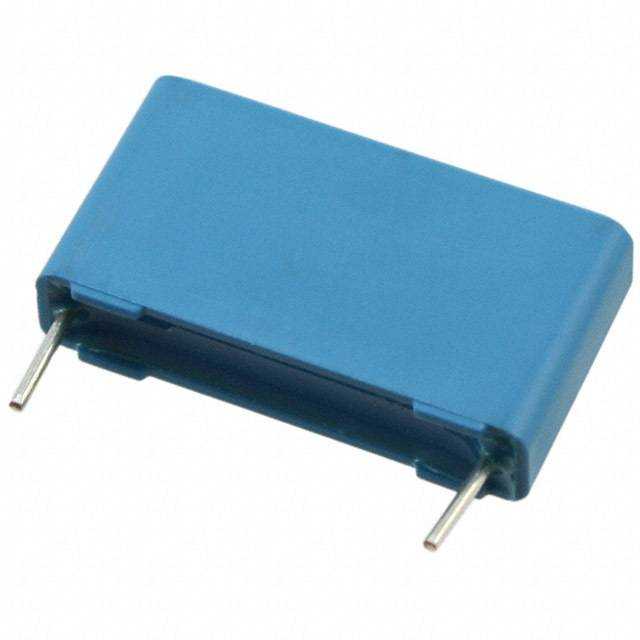

TDK 薄膜电容 B32653A8222J000

B32653A8222J000概述

    电子元器件产品技术手册解析

    产品简介


    本篇技术手册主要介绍了系列号为B32651至B32658的金属化聚丙烯薄膜电容器(Metallized Polypropylene Film Capacitors,简称MKP)。这些电容器以其高脉冲强度和低感量而闻名,广泛应用于电子球泡灯、开关电源、IGBT模块以及吸收电路(Snubbering)中。该系列产品符合AEC-Q200D标准,并且采用了环保材料,适合各类工业环境。

    技术参数


    这些电容器的特性包括:
    - 最大工作温度:110°C。
    - 气候分类:55/100/56(IEC 60068-1:2013)。
    - 介电材料:聚丙烯(PP)。
    - 端子连接方式:平行线接头,无铅镀锡。
    - 额定电压:范围从125V到2000V DC(或相应的AC电压)。
    - 额定容量:范围从1.0 nF到27000 nF。
    具体的技术参数如下表所示:
    | 型号 | 额定电压(DC) | 额定电压(AC) | 电容值(nF) | 尺寸(mm) | 最大允许脉冲电压(峰值) |
    |
    | B32651 | 1250 | 450 | 2.2 | 4.0 × 9.0 × 13.0 | 1400 V |
    | B32652 | 1600 | 700 | 6.8 | 11.0 × 18.5 × 18.0 | 1400 V |
    | B32653 | 2000 | 1000 | 2.2 | 11.0 × 20.5 × 26.5 | 1400 V |

    产品特点和优势


    - 高脉冲强度:适用于需要快速响应的应用场合。
    - 高接触可靠性:确保长时间稳定运行。
    - RoHS兼容:环保设计。
    - 低感量:非常适合高频电路应用。
    - 卤素无污染:可按要求提供。

    应用案例和使用建议


    这类电容器广泛应用于电源转换器和电机驱动系统中。在电子球泡灯的设计中,它们可以有效减少谐波失真。在开关电源的应用中,由于其优秀的脉冲耐受能力,可以显著提升系统的稳定性和效率。对于用户来说,建议根据具体应用场景选择合适的型号,同时注意其最大工作温度和额定电压限制。

    兼容性和支持


    这些电容器具有良好的通用性,可与市面上主流的电子产品兼容。厂商提供了全面的支持服务,包括但不限于安装指导、故障排除和定期维护计划。

    常见问题与解决方案


    - 问题:电容器在高频率下的工作稳定性不佳。
    - 解决方案:选择合适的型号,特别是考虑其额定电压和电容值。同时,确保使用过程中遵循制造商提供的使用指南。
    - 问题:在极端温度下,电容器出现故障。
    - 解决方案:避免在超出最高工作温度范围内使用电容器,并采取适当的散热措施。

    总结和推荐


    综上所述,B32651-B32658系列金属化聚丙烯薄膜电容器凭借其高脉冲强度、高接触可靠性和低感量等特点,在众多应用场景中表现出色。如果您正在寻找高性能的电容器以满足严苛的工作条件,这一系列产品将是理想的选择。因此,我强烈推荐这一系列的电容器用于各类工业项目。

B32653A8222J000参数

参数
电容值 2.2nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 1KV
额定电压-DC 2KV
ESR-等效串联电阻 -
长*宽*高 26.5mm*6mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32653A8222J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32653A8222J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32653A8222J000 B32653A8222J000数据手册

B32653A8222J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.946
50+ ¥ 3.7881
250+ ¥ 3.5356
500+ ¥ 3.4724
1500+ ¥ 3.4724
2880+ ¥ 3.4093
14400+ ¥ 3.4093
28800+ ¥ 3.4093
库存: 2214
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 19.73
