B41896E5188M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 1.8mF 25V ±20% 119mΩ@ 120Hz 7000h@ 125°C 3.237A@ 100 kHz 通孔安装 18mm*20mm*22mm
供应商型号: B41896E5188M000-ND
供应商: Digi-Key
标准整包数: 2100

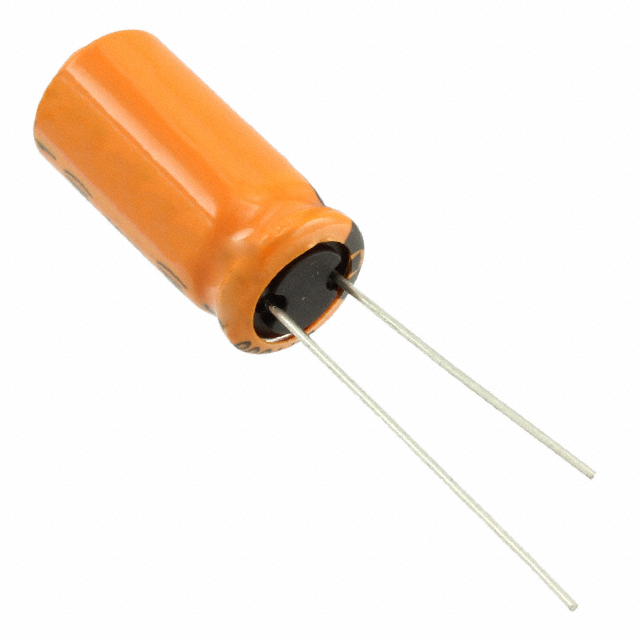

TDK 铝电解电容 B41896E5188M000

B41896E5188M000概述

    铝电解电容器 B41896 技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,主要用于储存电荷并在电路中提供必要的能量缓冲。型号为 B41896 的单端铝电解电容器适用于多种汽车电子应用,具备长寿命、高耐温性和高纹波电流承受能力的特点。

    技术参数


    - 额定电压 (VR):25 V DC 至 50 V DC
    - 标称电容 (CR):180 μF 至 4700 μF
    - 电容公差:±20%
    - 损耗因数 (tan δ):(在 20°C 和 120 Hz 条件下);对于超过 1000 μF 的电容,每增加 1000 μF 加上 0.02。
    - 25 V DC:0.17
    - 35 V DC:0.12
    - 50 V DC:0.10
    - 泄漏电流 (Ileak):在 20°C 下,120 分钟内的泄漏电流不小于 3 μA
    - 自感 (ESL):直径 ≤ 12.5 mm 时为 20 nH;直径 16 mm 时为 26 nH;直径 18 mm 时为 34 nH
    - 使用寿命要求:
    - 环境温度 125 °C,额定电压 VR,1.5 倍的交流电流 (IAC,R),d = 10 mm:> 3500 小时
    - 环境温度 135 °C,额定电压 VR,0.75 倍的交流电流 (IAC,R),d ≥ 12.5 mm:> 1000 小时
    - 抗震测试:符合 IEC 60068-2-6 标准,测试频率范围 10 Hz 到 2 kHz,位移振幅最大 1.5 mm,加速度最大 20 g,持续时间 3 次 2 小时
    - 气候类别:符合 IEC 60068-1 标准,55/125/56 类别
    - 部分规范:符合 IEC 60384-4 标准
    - 参考标准:符合 AEC-Q200 标准

    产品特点和优势


    - 长寿命:在高达 135 °C 的环境下也能保持稳定运行。
    - 高耐温性:能够在极端温度条件下工作。
    - 高纹波电流承受能力:适合需要高纹波电流的应用场合。
    - 低 ESR(等效串联电阻):减少能量损失。
    - RoHS 兼容:符合环保要求。

    应用案例和使用建议


    B41896 型号的铝电解电容器广泛应用于汽车电子系统中。在使用过程中,需要注意以下几点:
    - 安装:确保极性正确连接,避免极性反接导致损坏。
    - 散热:在高温环境中工作时,采取适当散热措施以延长使用寿命。
    - 纹波电流管理:在设计电路时考虑电容器的纹波电流承受能力,避免超过其最大承受值。

    兼容性和支持


    该电容器具备良好的兼容性,可与其他标准的汽车电子元器件配合使用。厂商提供了详细的技术文档和支持,包括 MDS(材料数据表)和 MSDS(材料安全数据表),客户可以据此了解产品的具体特性和安全信息。

    常见问题与解决方案


    - 问题:电容器泄漏电流过大。
    - 解决方案:检查是否安装在高温环境中,若温度过高则采取降温措施。
    - 问题:电容器使用寿命过短。
    - 解决方案:检查工作环境是否满足规定条件,特别是温度和纹波电流的要求。
    - 问题:电容器在振动环境下工作不稳定。
    - 解决方案:选择适当的固定方法并进行必要的振动测试。

    总结和推荐


    B41896 型号的铝电解电容器具有长寿命、高耐温性、高纹波电流承受能力和低 ESR 的显著特点,非常适合在汽车电子系统中使用。该产品经过严格测试,符合各种国际标准,能够提供可靠的性能和长期稳定的使用体验。因此,强烈推荐使用此型号的电容器。

B41896E5188M000参数

参数
电容值 1.8mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 119mΩ@ 120Hz
纹波电流 3.237A@ 100 kHz
工作寿命 7000h@ 125°C
长*宽*高 18mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41896E5188M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41896E5188M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41896E5188M000 B41896E5188M000数据手册

B41896E5188M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
