B81122A1104M

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±20% 聚丙烯 250V 通孔安装 26.5mm*10.5mm*20.5mm
供应商型号: 495-1644-ND
供应商: Digi-Key
标准整包数: 1

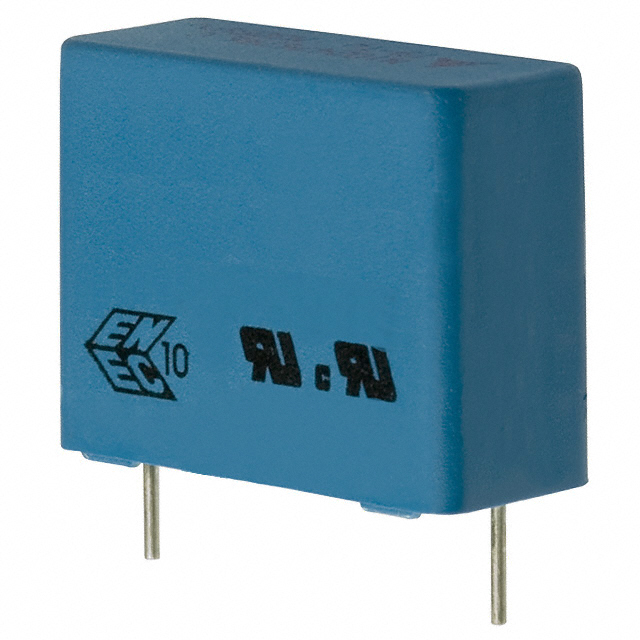

TDK 薄膜电容 B81122A1104M

B81122A1104M概述

    EMI Capacitors B81122 数据手册解析

    1. 产品简介


    产品类型: EMI滤波电容器
    主要功能: 用于抑制电磁干扰(EMI),尤其适用于线路对地应用("Line to ground")。
    应用领域: 广泛应用于工业、通信、消费电子等领域,特别是需要抑制电磁干扰的应用场景。

    2. 技术参数


    - 额定电压: 250 VAC(50/60 Hz)
    - 最大工作温度: +100°C
    - 介电常数(CR)范围: 0.0010 μF 到 0.33 μF
    - 最大连续交流电压:
    - ≥15 mm:405 V (50/60 Hz)
    - =10 mm:305 V (50/60 Hz)
    - 最大连续直流电压:
    - ≥15 mm:1000 V
    - =10 mm:1200 V
    - 绝缘电阻: 30 000 MΩ(或时间常数τ = CR × Rins)
    - 泄放因子(tan δ):
    - 在1 kHz时:1.0(最大值)
    - 在100 kHz时:5.0(最大值)
    - 防潮试验: 21天,40°C,93%相对湿度后,电容变化≤5%,泄放因子变化≤0.5×10-3(1 kHz)
    - 脉冲处理能力:
    - dV/dt(10 mm):550 V/μs
    - dV/dt(15 mm):400 V/μs
    - dV/dt(22.5 mm):200 V/μs
    - dV/dt(27.5 mm):150 V/μs

    3. 产品特点和优势


    - 尺寸小: 该产品具有非常小的尺寸,适合空间受限的应用。
    - 自愈性: 具有自愈功能,可减少由于局部放电引起的故障。
    - 高可靠性: 高温下仍能保持良好的性能,且经过严格的耐湿热试验验证。
    - 脉冲处理能力强: 可以承受高频率脉冲而不损坏。

    4. 应用案例和使用建议


    - 应用案例: 主要应用于电源线与接地线之间的EMI抑制。例如,在开关电源和电机驱动系统中,用于降低电源输入端的噪声。
    - 使用建议: 确保安装时符合制造商推荐的间距和导线长度。考虑到长期工作下的电压应力,建议选择适当的型号和规格。

    5. 兼容性和支持


    - 替代产品: 该系列产品已被撤市,推荐使用B32021、B32022、B32023系列作为替代品。
    - 技术支持: 可联系最近的EPCOS销售办事处获取更多信息和支持,详细联系方式见官网(www.epcos.com/sales)。

    6. 常见问题与解决方案


    - 问题: 安装时无法确定正确的间距。
    - 解决方案: 参考数据手册中的详细尺寸表,确保按照推荐的间距安装。
    - 问题: 脉冲过载导致损坏。
    - 解决方案: 确保使用型号能够承受预期的脉冲应力,并遵循手册中的安全指导。

    7. 总结和推荐


    - 总体评价: EMI电容器B81122在高温、高压及高频环境下表现优异,适用于多种应用场合。尽管该系列已停产,但其替代产品提供了相似的性能和可靠性。
    - 推荐: 强烈推荐考虑其替代产品B32021、B32022和B32023系列。这些替代产品具备同样的EMI抑制能力和稳定性,能够满足大部分应用场景的需求。
    综上所述,尽管原系列产品已不再生产,但通过合理选择替代品,仍能获得优异的EMI抑制效果。

B81122A1104M参数

参数
电容值 100nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 26.5mm*10.5mm*20.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

B81122A1104M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B81122A1104M数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B81122A1104M B81122A1104M数据手册

B81122A1104M封装设计

查看详情并下载
Symbol
Footprint
3D Model
