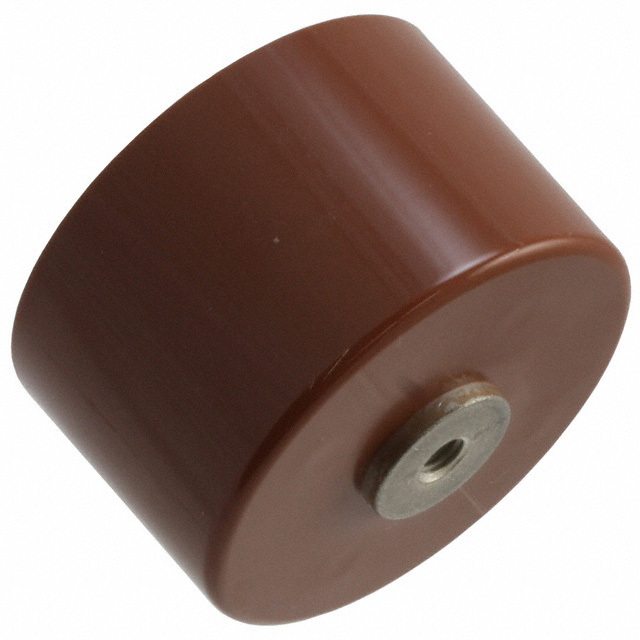

UHV-11A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1nF ±10% Z5T 50KV 底座安装,螺纹安装 35mm(长度)*31mm(高度)
供应商型号: 1670061
供应商: 海外现货
标准整包数: 1
TDK 陶瓷电容 UHV-11A

UHV-11A概述

    电子元器件产品技术手册

    一、产品简介


    本文介绍的是TDK公司的Ultra High Voltage Ceramic Capacitors(超高电压陶瓷电容器),该产品采用金属端子设计,特别适用于高压电源和激光系统。它具有高可靠性、低损耗和低失真因子的特点,是医疗设备、光刻技术、工业分析等领域不可或缺的组件。

    二、技术参数


    - 基本参数:
    - 额定电压范围:Edc:20kV到50kV
    - 温度范围:操作温度 -30°C至+85°C;存储温度 -30°C至+85°C
    - 外形尺寸:不同型号的直径、高度和长度各不相同,见下表
    - 电气特性:
    - 容量范围:100pF至4,000pF(不同型号具体数值有所不同)
    - 工作电压:10kV至75kV(依据不同型号而定)
    - 失真因子:最大0.2%
    - 绝缘电阻:最小100,000MΩ
    - AC冠状放电起始电压:最小10kVAC至25kVAC(依据不同型号而定)
    - 存储和运输注意事项:
    - 运输和存储过程中避免高温和高湿度环境
    - 避免接触有毒气体如硫酸、盐酸和硝酸
    - 防止剧烈冲击
    - 使用时注意事项:
    - 避免电解液接触,使用时不得裸手触摸
    - 避免剧烈冲击
    - 不得对螺纹端子进行焊接
    - 禁止重新加工端子

    三、产品特点和优势


    - 高可靠性和稳定性:采用了高可靠性模树脂封装技术
    - 低损耗和低失真因子:确保电容器的长期稳定运行
    - 易于安装:配有金属螺纹端子,便于安装

    四、应用案例和使用建议


    - 应用案例:适用于高压电源电路(医疗设备、光刻技术、工业分析仪)
    - 使用建议:
    - 在设计用于通用目的的设备时,务必考虑保护电路或提供备份电路
    - 使用前请仔细检查并理解所有安全使用要求
    - 按照手册提供的细节选择合适的产品型号

    五、兼容性和支持


    - 本产品符合RoHS指令标准,可查看官方网站获得更多详情
    - 若需要特殊用途的应用或超出常规规格使用,请联系制造商获取技术支持

    六、常见问题与解决方案


    - Q: 如何正确储存这些电容器?
    - A: 应避免高温和高湿度环境,防止暴露于有毒气体,如硫酸、盐酸和硝酸。
    - Q: 如何避免在使用过程中损坏电容器?
    - A: 不要裸手触摸电容器,避免强烈震动和冲击。不要在螺纹端子上焊接,且禁止重新加工端子。

    七、总结和推荐


    总体来说,TDK公司的UHV系列超高电压陶瓷电容器以其卓越的性能和稳定性,在高压电源和激光系统中表现出色。虽然对于某些特定应用可能存在限制,但对于普通用途而言,该产品提供了广泛的适用性,并符合严格的国际标准。我们推荐在适合的应用环境中使用这款电容器,以充分发挥其高性能的优势。

UHV-11A参数

参数
电容值 1nF
容差 ±10%
温度系数 Z5T
额定电压 50KV
长*宽*高 35mm(长度)*31mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 托盘

UHV-11A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-11A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-11A UHV-11A数据手册

UHV-11A封装设计

查看详情并下载
