B32671L472J

产品分类: 薄膜电容
厂牌: TDK
产品描述: 4.7nF ±5% 聚丙烯 500V 500V 通孔安装 4mm(宽度)
供应商型号: TS-B32671L0472J000
供应商: 海外现货
标准整包数: 100

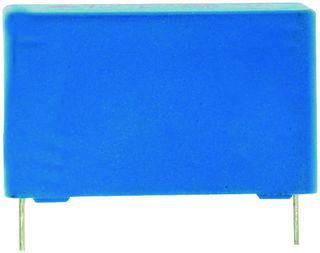

TDK 薄膜电容 B32671L472J

B32671L472J概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP) B32671L-B32672L

    1. 产品简介


    薄膜电容器,尤其是金属化聚丙烯(MKP)电容器,因其高可靠性、卓越的性能和广泛的应用领域而备受青睐。本产品系列包括B32671L和B32672L两种型号,专门设计用于承受高交流电压和高温的工作环境。这些电容器采用卷绕式技术制造,具备出色的耐脉冲能力,非常适合电子镇流器、开关电源模块(SMPS)、高频交流负载和脉冲电路等领域。

    2. 技术参数


    以下是该系列电容器的主要技术参数和技术规格:
    - 操作温度范围:最高工作温度为125°C,耐湿热测试在40°C、相对湿度93%下持续56天后,容差变化≤2%,损耗因数变化≤1.0×10^-3(在1kHz下)。

    - 额定电压:
    - 交流电压(V RMS):最大值范围从200V至700V(10mm间距);从160V至900V(15mm间距)
    - 直流电压(V DC):最大值范围从250V至2000V(10mm间距);从250V至2000V(15mm间距)
    - 额定电容(C R):覆盖0.68nF到1000nF的范围,涵盖多种常用电容值
    - 封装尺寸:
    - 领距10mm:最小尺寸为4.0mm x 9.0mm x 13.0mm,最大尺寸为6.0mm x 12.0mm x 13.0mm
    - 领距15mm:最小尺寸为5.0mm x 10.5mm x 18.0mm,最大尺寸为11.0mm x 18.5mm x 18.0mm
    - 引脚长度:可根据需求定制不同长度

    3. 产品特点和优势


    B32671L和B32672L型号的MKP电容器具备以下显著优势:
    - 超高的交流电压耐受性:适用于各种频率范围内的应用
    - 极小的尺寸:特别适合空间有限的应用场合
    - 高脉冲耐受能力:具有出色的瞬态响应特性
    - 环保特性:符合RoHS标准,可提供无卤素版本
    - 高性价比:在同等规格下相比同类产品更经济实惠

    4. 应用案例和使用建议


    这类电容器广泛应用于电子镇流器、SMPS、高频交流负载和脉冲电路。例如,在电子镇流器中,它们可以用于共振电路中稳定电压和电流。在使用过程中应注意遵循相关规范,如非正弦波形电压的最大允许变化率(dV/dt)不应超过指定值,以避免损坏电容器。
    对于电子镇流器应用,可以考虑使用高耐压型号以提高系统可靠性;而在SMPS设计中,则需注意选择合适容量以匹配电路需求。根据具体应用场景的不同,可能需要对电路进行额外的优化或调整。

    5. 兼容性和支持


    B32671L和B32672L型号电容器与多种电子设备兼容,可直接替换现有产品而不影响整体性能。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决使用过程中可能遇到的各种问题。此外,还有详细的接线图和安装指南可供参考。

    6. 常见问题与解决方案


    - 问题1:电容器出现异常发热现象
    - 解决办法:检查是否超出额定工作温度范围,确保散热措施到位。
    - 问题2:电容器寿命短于预期
    - 解决办法:确认实际工作条件是否符合技术参数要求,必要时进行适当降额使用。
    - 问题3:电容器容量漂移较大
    - 解决办法:确保电容器存放在适宜环境中,并遵循正确的存储和运输规定。

    7. 总结和推荐


    总体而言,B32671L和B32672L型MKP电容器凭借其紧凑的设计、卓越的性能和广泛的适用性,成为众多电子设备中的理想选择。它们不仅满足严苛的工作环境要求,还能在关键应用中提供可靠稳定的性能表现。鉴于上述优点,强烈推荐使用这些电容器来增强电子系统的可靠性和稳定性。

B32671L472J参数

参数
电容值 4.7nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC 500V
长*宽*高 4mm(宽度)
安装方式 通孔安装

B32671L472J厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32671L472J数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32671L472J B32671L472J数据手册

B32671L472J封装设计

查看详情并下载
Symbol
Footprint
3D Model
