CGA5L2X7R2A154K160AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 150nF ±10% X7R 100V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 9155364
供应商: 海外现货
标准整包数: 50

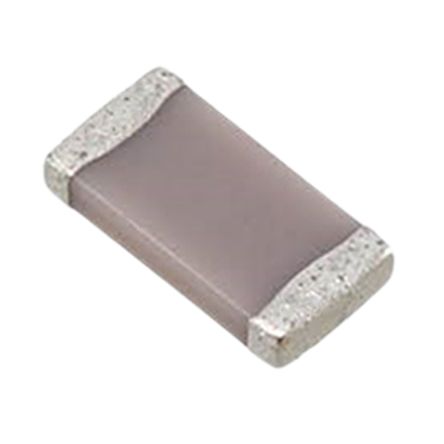

TDK 陶瓷电容 CGA5L2X7R2A154K160AA

CGA5L2X7R2A154K160AA概述

    多层陶瓷芯片电容器技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是电子元器件的一种基本元件,广泛应用于汽车电子系统及其他需要稳定电容值的应用领域。本手册涵盖的CGA系列多层陶瓷芯片电容器具备高耐压特性和广泛的电压范围(100V到630V),提供高达15μF的电容值。这些电容器采用高质量材料制造,确保其在各种极端环境下的可靠性。

    技术参数


    - 类型:CGA2/1005 [0402英寸],CGA3/1608 [0603英寸],CGA4/2012 [0805英寸],CGA5/3216 [1206英寸],CGA6/3225 [1210英寸],CGA8/4532 [1812英寸],CGA9/5750 [2220英寸]
    - 电压等级:100V, 250V, 450V, 630V
    - 温度范围:-55°C 到 +125°C
    - 电容值:1pF 到 10,000,000pF
    - 尺寸:多种尺寸可供选择
    - 电容公差:±0.25pF 到 ±20%
    - 温度系数:C0G:0±30 ppm/°C;X7R:±15%;X7S:±22%;X7T:+22,-33%
    - 额定电压:100V, 250V, 450V, 630V
    - 包装方式:卷盘式包装

    产品特点和优势


    - 高耐压特性:额定电压范围广,满足汽车电子系统的严格要求。
    - 宽温度范围:能够在-55°C到+125°C范围内保持稳定性能。
    - 优异的温度稳定性:C0G温度系数保证了极低的温度漂移。
    - 符合AEC-Q200标准:适用于汽车电子领域的高可靠性需求。
    - 多种型号:不同尺寸和电容值的型号可选,适应多种应用需求。

    应用案例和使用建议


    - 无线充电单元:如DC-DC转换器、逆变器、车载充电器等。
    - 高压电路:如解耦、平滑、抑制振荡和共振电路等。

    使用建议:
    - 在设计时要考虑到保护电路的必要性,特别是用于非通用应用场合。
    - 对于极端条件下的应用,考虑使用具有更高温度系数的型号。
    - 在设计时,要充分考虑产品的尺寸和电容值匹配度,以避免不匹配导致的可靠性问题。

    兼容性和支持


    - 本系列电容器适用于各类汽车电子产品,并且在特定条件下也可用于普通电子设备。
    - 厂商提供详细的交付规范和技术支持,帮助用户正确使用产品。
    - 对于出口产品,需遵守相应的进出口规定,获取必要的许可。

    常见问题与解决方案


    1. 问:如何正确识别电容器的型号?
    - 答:可以通过电容器的型号编码来识别,具体参见手册第11页及其后的详细表格。
    2. 问:如何确定电容器的电容公差?
    - 答:通过查看产品标签上的型号代码,并参照手册中的容差范围表进行确认。
    3. 问:在高温环境下如何确保电容器的稳定性?
    - 答:建议选择C0G温度系数的产品,因其温度稳定性更好。

    总结和推荐


    综合来看,TDK的CGA系列多层陶瓷芯片电容器具备出色的耐压能力和宽泛的温度适应性,适用于各种复杂环境下的应用。无论是汽车电子还是其他高性能要求的场合,都是一款值得信赖的产品。因此,强烈推荐这一系列的电容器。在使用过程中,请严格按照手册要求操作,并及时获取厂商的支持,以确保最佳性能和使用寿命。

CGA5L2X7R2A154K160AA参数

参数
电容值 150nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA5L2X7R2A154K160AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA5L2X7R2A154K160AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA5L2X7R2A154K160AA CGA5L2X7R2A154K160AA数据手册

CGA5L2X7R2A154K160AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.0985
500+ ¥ 1.0523
1000+ ¥ 1.0295
库存: 2376
起订量: 200 增量: 0
交货地:
最小起订量为:50
合计: ¥ 54.92
