首页  >  产品百科  >  B32921C3104M189

B32921C3104M189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±20% 聚丙烯 630V 305V 20mΩ 通孔安装 13mm*6mm*12mm
供应商型号: AV-A-EPCB32921C3104M189
供应商: Avnet
标准整包数: 1100

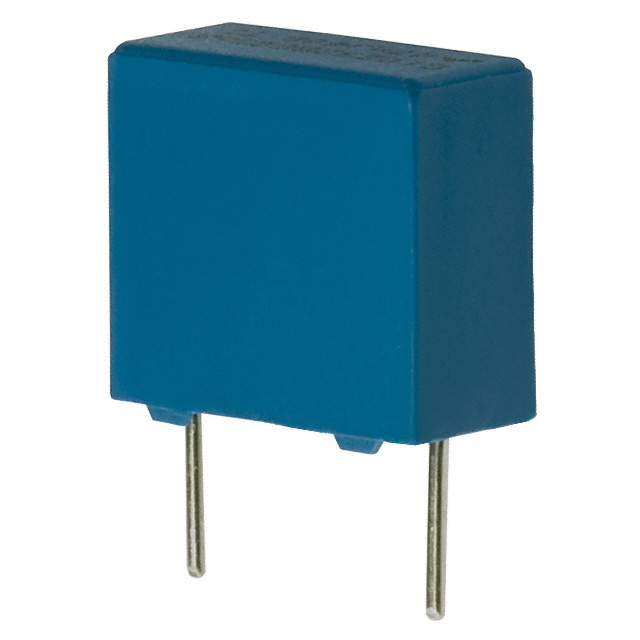

TDK 薄膜电容 B32921C3104M189

B32921C3104M189概述


    产品简介


    产品类型: EPCOS AG 的 B32921C/D 至 B32928C/D 系列薄膜电容器(X2 类),主要用于电磁干扰抑制(EMI)。
    主要功能: 这些电容器用于在电源线路上进行 EMI 抑制,确保设备运行时的电磁兼容性(EMC)。它们具有非常小的尺寸、自愈能力,并且符合 RoHS 标准。
    应用领域: 主要应用于白色家电、传感器、智能仪表等需要强电磁干扰抑制的应用场合。这些电容器还适合用于功率计、电机控制器等设备。

    技术参数


    - 额定电压: 305 V AC (50/60 Hz)
    - 最大工作温度: 110°C
    - 温湿度条件: 56天,40°C,相对湿度93%
    - 工作频率: 1 kHz至100 kHz
    - 绝缘电阻: 额定温度下大于等于100兆欧(最小值)
    - 脉冲处理能力: 最大允许电压变化率(dV/dt)为50V/μs,最大允许脉冲特征(k0)为43200V²/μs
    - 额定电流: 根据频率不同有所不同,最大可达630V DC或310V AC
    - 批准标准: EN 60384-14, IEC 60384-14, UL 60384-14

    产品特点和优势


    - 尺寸紧凑: 非常小的外形尺寸,便于集成到紧凑型设计中。
    - 自愈性: 具有出色的自愈能力,减少了因局部损坏导致失效的风险。
    - 环境友好: RoHS兼容且无卤素,适应更严格的环保标准。
    - 应用广泛: 适用于多种应用场合,如白色家电和工业控制设备。
    - 高可靠性: 经过严格的耐热、耐湿及冲击测试,确保长期稳定可靠。

    应用案例和使用建议


    应用案例:
    - 作为家用电器中的滤波元件,减少来自电网的电磁干扰。
    - 在工业控制系统中使用,保护敏感电路免受外部电磁干扰影响。
    使用建议:
    - 在使用过程中,注意保持工作环境温度不超过110°C,避免长时间暴露于高温环境下。
    - 安装时,应避免直接将引脚浸泡在焊料中超过规定时间,以免损害电气性能。
    - 可根据具体应用需求选择不同型号的产品,以匹配不同的额定电流和工作电压。

    兼容性和支持


    - 兼容性: 适用于各种主流电气设备和标准,如 EN, UL, CSA, CQC。
    - 厂商支持: EPCOS 提供全面的技术支持和售后服务,确保客户能快速解决问题并获得专业指导。

    常见问题与解决方案


    - 问题: 引脚不焊接怎么办?
    - 解决方案: 检查焊点是否清洁,确保使用正确的焊接温度和时间,必要时可采用额外冷却措施。
    - 问题: 工作时温度过高如何解决?
    - 解决方案: 减少电路负载或增加散热片,保持工作温度在安全范围内。
    - 问题: 电容值不稳定怎么办?
    - 解决方案: 检查接线是否正确,避免接触不良,同时确保使用符合标准的电源和环境。

    总结和推荐


    产品综合评价:
    - 主要优点: 尺寸紧凑、自愈性强、高可靠性和环境友好,适用于多种应用场合。
    - 缺点: 尽管价格较高,但考虑到其性能和质量,性价比依然很高。
    推荐: 该产品在电磁干扰抑制方面表现出色,尤其适合需要高度可靠性和低故障率的应用场合,如白色家电、工业控制系统等。强烈推荐使用 EPCOS AG 的 B32921C/D 至 B32928C/D 系列电容器,这不仅能够满足高标准要求,还能提供全方位的技术支持和服务。

B32921C3104M189参数

参数
电容值 100nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 20mΩ
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 13mm*6mm*12mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B32921C3104M189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32921C3104M189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32921C3104M189 B32921C3104M189数据手册

B32921C3104M189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2200+ $ 0.0916 ¥ 0.8109
6600+ $ 0.0908 ¥ 0.8039
库存: 255200
起订量: 2200 增量: 1100
交货地:
最小起订量为:2200
合计: ¥ 1783.98
