UHV-5A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1.7nF ±10% Z5T 30KV 底座安装,螺纹安装 26mm(长度)
供应商型号: 4334955
供应商: 海外现货
标准整包数: 1

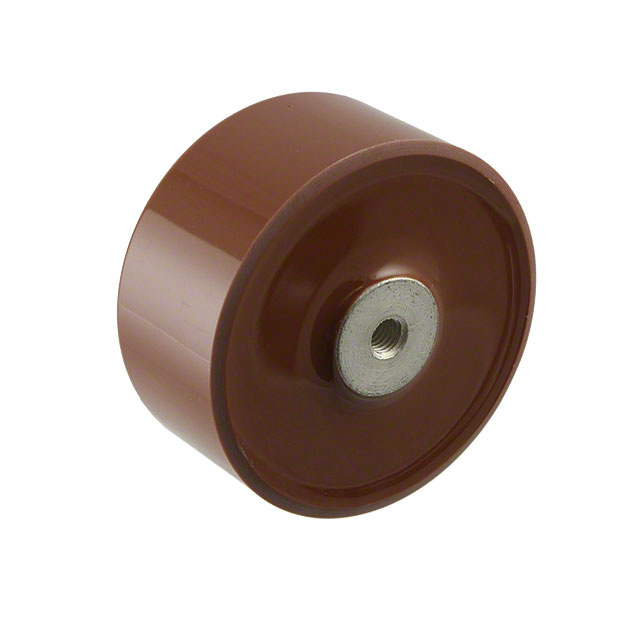

TDK 陶瓷电容 UHV-5A

UHV-5A概述

    超高压陶瓷电容器(UHV系列)技术手册

    1. 产品简介


    超高压陶瓷电容器是一种用于高电压电源和激光设备的电子元件。它们具备金属端子,能在极端条件下稳定工作,广泛应用于医疗设备、光刻、工业分析仪器等领域。这些电容器具有超高的额定电压范围(20至50kV),是高电压电源电路的理想选择。

    2. 技术参数


    - 额定电压范围:Edc:20至50kV
    - 容差:±10%
    - 温度范围:-30°C 至 +85°C
    - 存储温度:-30°C 至 +85°C
    - 损耗因数(tanδ):最大0.2%
    - 绝缘电阻:最小100 MΩ
    - 承受电压:1分钟内,在油中承受电压达到30kV
    - 交流起始电压:最小10kVAC
    - 重量:根据不同型号,从14g到297g不等
    - 符合RoHS指令:符合欧盟关于有害物质限制的指令

    3. 产品特点和优势


    - 低ESR:低等效串联电阻,确保高效能运作。
    - 低损耗和低失真:降低电路中的能量损失和信号失真。
    - 金属螺纹端子:方便安装,提高连接可靠性。
    - 高可靠性模压树脂:增强结构稳定性,延长使用寿命。

    4. 应用案例和使用建议


    - 应用领域:医疗设备、光刻技术、工业分析仪器等高电压电源电路。
    - 使用建议:
    - 确保产品不受辐射热影响。
    - 避免接触电解质,如汗液,不要直接用手触碰。
    - 不要在高温高湿度环境下存放。
    - 不要将电容器暴露于硫化氢、盐酸、硝酸等有毒气体中。


    5. 兼容性和支持


    - 兼容性:与各种高电压电源和激光设备兼容。
    - 支持和服务:制造商提供详尽的技术文档和客户支持服务。对于特殊应用需求,用户可以联系制造商获得技术支持。

    6. 常见问题与解决方案


    - Q1:如何处理电容器受潮?
    - A1:避免存放于潮湿环境中,使用前进行彻底干燥处理。
    - Q2:电容器是否可重复焊接?
    - A2:不可对螺纹端子进行再加工,避免损害内部结构。
    - Q3:如何判断电容器的容量是否正常?
    - A3:通过专用测试设备测量电容器的电容值,确保符合规格要求。

    7. 总结和推荐


    超高压陶瓷电容器UHV系列具备出色的电气特性和广泛的温度适应性,适用于多种高电压应用场景。其独特的设计提高了可靠性和耐用性,使得这些电容器在市场上具有强大的竞争力。综上所述,强烈推荐使用该系列产品。

UHV-5A参数

参数
电容值 1.7nF
容差 ±10%
温度系数 Z5T
额定电压 30KV
长*宽*高 26mm(长度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV-5A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-5A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-5A UHV-5A数据手册

UHV-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 463.7012
3+ ¥ 463.7012
5+ ¥ 455.4208
10+ ¥ 455.4208
20+ ¥ 447.1404
50+ ¥ 447.1404
250+ ¥ 447.1404
500+ ¥ 447.1404
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 463.7
直接购买
加入购物车
