B41821A5108M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 1mF 25V ±20% 270mΩ@ 120Hz 2000h@ 85°C 960mA@ 120Hz 通孔安装 20mm(宽度)*22mm(高度)
供应商型号:
供应商:
标准整包数: 0

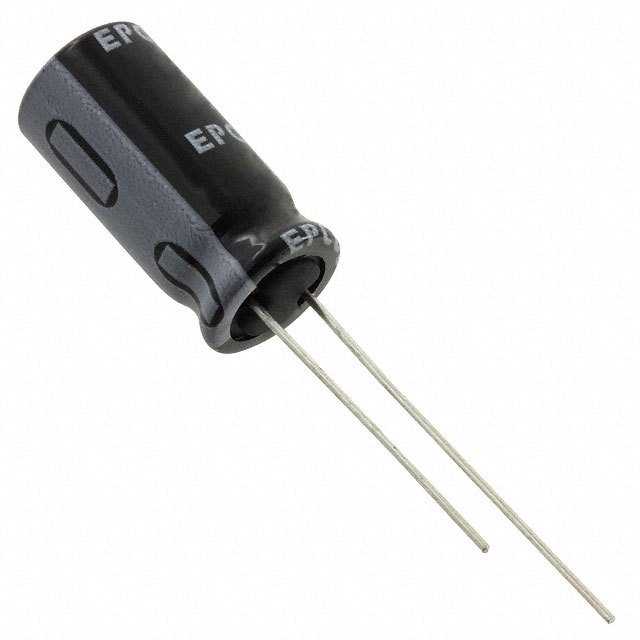

TDK 铝电解电容 B41821A5108M000

B41821A5108M000概述

    铝电解电容器:单列电容器

    产品简介


    铝电解电容器(Aluminum electrolytic capacitors)是一种常见的单列电容器(Single-ended capacitors),用于多种场合的电路中。它们具有紧凑的尺寸,高CV值,符合RoHS标准,适用于一般用途及娱乐行业中的专业应用。这些电容器广泛应用于滤波、耦合和脉冲电路中,为各类电子产品提供稳定可靠的性能。

    技术参数


    本手册介绍了两种系列的铝电解电容器——B41821和B43821。以下是其主要技术规格:
    | 参数 | B41821 | B43821 |
    |
    | 额定电压(VR) | 6.3 ... 100 V DC | 160 ... 450 V DC |
    | 冲击电压(VS) | 1.15 VR | 1.1 VR |
    | 额定电容(CR) | 0.1 ... 10000 µF | 0.47 ... 680 µF |
    | 容差 | ±20% | ±20% |
    | 损耗角正切(tan δ) | 最大值0.28 @ 6.3 V, 0.24 @ 10 V, 0.20 @ 16 V, 0.16 @ 25 V, 0.14 @ 35 V, 0.12 @ 50 V, 0.12 @ 63 V, 0.10 @ 100 V |
    | 泄漏电流(Ileak) | 见手册 | 见手册 |
    | 自感(ESL) | 15 nH ... 40 nH | 15 nH ... 40 nH |
    其他技术参数见下表:
    | 额定电压(VR) | 电容范围(CR) | 尺寸(d × l) | 最大ESR(Ω) | 交流电流(IAC,R) |

    | 6.3 V DC | 330 µF | 6.3 × 11 mm | 1.4 Ω | 280 mA |
    | 10 V DC | 100 µF | 5 × 11 mm | 4.0 Ω | 145 mA |
    | 16 V DC | 100 µF | 5 × 11 mm | 3.3 Ω | 180 mA |
    | 25 V DC | 47 µF | 5 × 11 mm | 5.6 Ω | 115 mA |
    | 35 V DC | 33 µF | 5 × 11 mm | 7.0 Ω | 105 mA |
    | 50 V DC | 10 µF | 5 × 11 mm | 20 Ω | 60 mA |
    | 63 V DC | 10 µF | 5 × 11 mm | 20 Ω | 65 mA |
    | 100 V DC | 0.1 µF | 5 × 11 mm | 1658 Ω | 2 mA |
    详细技术参数请参见手册相关章节。

    产品特点和优势


    铝电解电容器具备以下几个显著的特点和优势:
    - 紧凑尺寸:设计紧凑,占用空间小,适用于空间受限的应用场合。
    - 高CV值:能够提供较大的电容量,同时保持较小的体积。
    - RoHS兼容:环保材料,符合RoHS标准。
    - 构造坚固:采用径向引脚设计,带绝缘套筒,安全排气孔,耐振动冲击,可靠性高。

    应用案例和使用建议


    这类电容器广泛应用于消费电子、娱乐系统、音频设备等需要高频响应和大电容的应用场合。例如,它们常用于电源滤波、耦合和去耦电路中,确保电源稳定并减少噪声干扰。
    建议用户在选择铝电解电容器时考虑实际需求,根据具体的工作电压和电容要求选择合适的型号。例如,在要求大电容量且工作环境较恶劣的情况下,可以选择更大额定电压的型号。

    兼容性和支持


    铝电解电容器的接口和封装形式多样,如径向引脚、J形引脚、弯曲引脚等,方便用户根据不同应用需求进行选择。EPCOS公司提供技术支持和售后服务,可通过销售办公室获取进一步的帮助和信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器使用寿命短 | 确保工作电压和温度不超过规定范围 |
    | 电容值变化过大 | 检查是否有过压或过热现象 |
    | 泄漏电流过大 | 更换新电容器或检查焊接质量 |
    | 爆炸或损坏 | 确保正确安装和使用 |
    更多细节请参考技术手册。

    总结和推荐


    铝电解电容器是广泛应用于各种电子设备中的高性能电容器,其紧凑的设计、高CV值、以及广泛的适用范围使其成为许多应用的理想选择。我们强烈推荐在满足具体技术要求的前提下选择适合的型号,以确保最佳性能和可靠性。

B41821A5108M000参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 270mΩ@ 120Hz
纹波电流 960mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 20mm(宽度)*22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

B41821A5108M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41821A5108M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41821A5108M000 B41821A5108M000数据手册

B41821A5108M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
