B43727A5478M600

产品分类: 铝电解电容
厂牌: TDK
产品描述: 4.7mF 450V ±20% 24mΩ@ 100Hz 12000h@ 85°C 13.8A@ 100Hz 底座安装,螺纹安装,铰轴安装 64.3mm(长度)*119.2mm(高度)
供应商型号: 4153223
供应商: 海外现货
标准整包数: 1

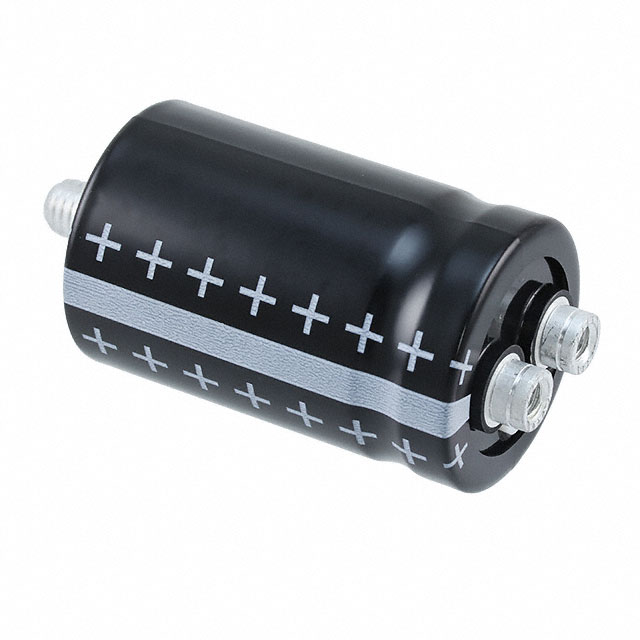

TDK 铝电解电容 B43727A5478M600

B43727A5478M600概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种用于储存和释放电荷的电子元件。本系列电容器具有螺纹端子,适用于高可靠性和大电流应用场合。这些电容器适用于多种工业应用,如频率转换器、风力发电转换器、太阳能逆变器、专业电源和不间断电源系统。

    技术参数


    - 额定电压(VR):400...450 V DC
    - 浪涌电压(VS):1.10  VR
    - 标称电容(CR):1800...18000 μF
    - 电容容差:±20%
    - 损耗因子(tan δ)(20 °C, 120 Hz):≤ 0.20
    - 泄漏电流(Ileak)(20 °C, 5分钟):未提供具体数值,但应满足手册规定条件
    - 自感(ESL):约13 nH
    - 工作温度范围:-40°C 到 +85°C
    - 振动耐久性测试:符合IEC 60068-2-6标准
    - 极化设计:防反接极性保护(PAPR)

    产品特点和优势


    1. 高CV产品:体积紧凑,具备高性能。
    2. 高可靠性:能够承受高强度电流。
    3. 焊接结构:确保稳定的电气接触。
    4. 防反接设计:有效避免误接线导致的损坏。
    5. 低感设计:减少电磁干扰。
    6. RoHS兼容:环保设计,符合国际标准。

    应用案例和使用建议


    这些电容器广泛应用于电力电子设备中,例如频率转换器、风力发电系统、太阳能逆变器和不间断电源系统。对于具体的应用场景,建议用户根据电容器的工作环境选择合适的型号,特别是在高温环境下使用时需注意散热。

    兼容性和支持


    - 兼容性:该系列产品与其他标准螺纹终端配件兼容。
    - 支持:厂商提供了详细的安装说明和配件清单,确保用户可以方便地进行安装和维护。

    常见问题与解决方案


    - 问:如何正确安装这些电容器?
    答:安装时需参考手册中的安装指南,确保正确的螺纹深度和扭矩,以保证电气连接的安全性和可靠性。

    - 问:如何处理泄漏电流过高的问题?
    答:首先检查电路是否存在故障,如电路负载过大等,然后按照手册中的方法重新测试电容器的泄漏电流。

    总结和推荐


    这款铝电解电容器系列凭借其高可靠性和紧凑的设计,在多个工业领域表现出色。它适用于需要高电流承载能力和高稳定性的应用场景。综合考虑产品的技术规格、耐用性和市场竞争力,强烈推荐使用此系列产品。

B43727A5478M600参数

参数
电容值 4.7mF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 24mΩ@ 100Hz
纹波电流 13.8A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 64.3mm(长度)*119.2mm(高度)
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43727A5478M600厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43727A5478M600数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43727A5478M600 B43727A5478M600数据手册
