B32671L6223J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 22nF ±5% 聚丙烯,金属化 630V 250V 通孔安装 13mm*5mm*11mm
供应商型号: Q-BN-B32671L6223J000
供应商: 期货订购
标准整包数: 4000

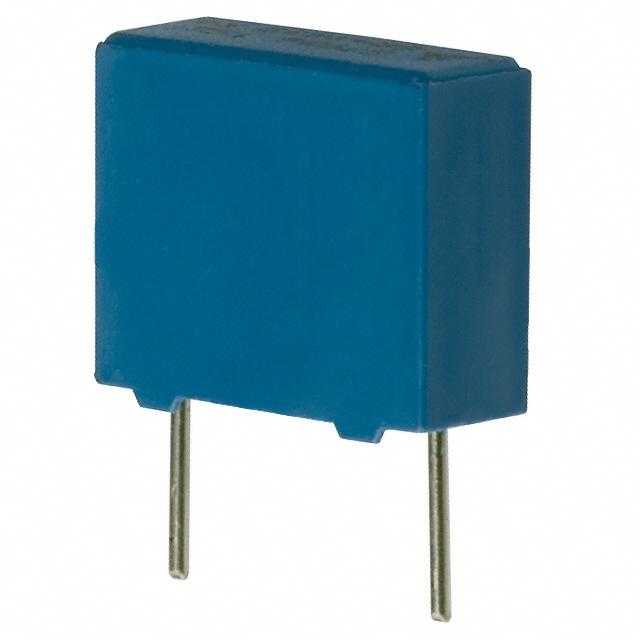

TDK 薄膜电容 B32671L6223J000

B32671L6223J000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    产品类型:
    本系列的电子元件是Metallized Polypropylene Film Capacitors(MKP),具体型号为B32671L和B32672L。这类电容器以其出色的高交流电压和高工作温度性能而闻名,非常适合于各种严苛的应用环境。
    主要功能:
    - 非常适合用于高频率应用和需要承受高脉冲电流的应用场合。
    - 高峰值电压,能够在短时内提供非常高的电压耐受能力。
    - 罗氏线圈等感应线圈设备中的应用也非常广泛。
    应用领域:
    - 电子镇流器(谐振电路)
    - 开关电源(SMPS)
    - 高频交流负载
    - 脉冲电路

    技术参数


    - 最高工作温度: 125°C
    - 气候类别(IEC 60068-1:2013): 55/110/56
    - 尺寸范围:
    - 引脚间距: 10 mm 或 15 mm
    - 最大尺寸: (宽 x 高 x 长)mm
    - 10 mm 引脚间距: 4.0 x 9.0 x 13.0 mm 到 6.0 x 12.0 x 13.0 mm
    - 15 mm 引脚间距: 5.0 x 10.5 x 18.0 mm 到 11.0 x 18.5 x 18.0 mm
    - 额定电压范围(VR):
    - AC电压(VRMS): 200 VAC 到 900 VAC
    - DC电压(VR): 250 VDC 到 2000 VDC
    - 额定电容(CR)范围:
    - 1.0 nF 到 1000 nF

    产品特点和优势


    - 出色的AC电压耐受能力: 适用于各种频率范围。
    - 小巧的外形: 尺寸紧凑,便于安装和空间限制较高的应用。
    - 高脉冲承受能力: 特别适合于需要频繁承受高脉冲电流的应用场合。
    - 环保设计: 符合RoHS标准,并且可提供无卤素版本。
    - 符合AEC-Q200D规范: 保证了产品在汽车电子领域中的可靠性。


    应用案例和使用建议


    - 案例1: 在电子镇流器应用中,B32671L 和 B32672L 由于其高AC电压耐受能力和高工作温度,特别适合用于高频交流负载环境。
    - 案例2: 作为开关电源中的关键部件,这些电容器能够提供稳定的滤波效果,确保输出电压的稳定性。
    使用建议:
    - 在设计电路时,请确保选择的型号与实际的工作条件相匹配,例如频率范围和电压等级。
    - 安装时,请确保正确的引脚间距以适应不同的应用需求。

    兼容性和支持


    - 这些电容器设计灵活,可与多种不同的电子元件和其他组件兼容。
    - 厂商提供了全面的支持和服务,包括技术咨询和故障排除指导。

    常见问题与解决方案


    - 问题1: 如何确定正确的型号?
    - 解决方案: 根据所需的工作电压、频率和电容值选择正确的型号。参阅技术手册中提供的表格来确定最适合的型号。
    - 问题2: 电容器的耐温范围是多少?
    - 解决方案: 最高工作温度为125°C,但请查阅手册中的详细数据以了解更具体的温度范围。

    总结和推荐


    - 综上所述,B32671L 和 B32672L MKP电容器因其优异的AC电压耐受能力、高工作温度和紧凑的尺寸,在高频交流负载和开关电源等应用中表现出色。它们不仅符合严格的环保要求,而且具有高度的可靠性,是许多工业和消费电子应用的理想选择。
    - 推荐: 基于上述的优点和适用场景,我们强烈推荐B32671L和B32672L MKP电容器用于高频、高可靠性的应用场合。

B32671L6223J000参数

参数
电容值 22nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 250V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 13mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32671L6223J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32671L6223J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32671L6223J000 B32671L6223J000数据手册

B32671L6223J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.3076 ¥ 2.6235
库存: 400000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 10494
