B43647B5477M057

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 450V ±20% 240mΩ@ 100Hz 2000h@ 105°C 1.8A@ 100Hz 卡入式安装,按扣安装,通孔安装 30mm*40mm*40mm
供应商型号: 495-B43647B5477M057-ND
供应商: Digi-Key
标准整包数: 1

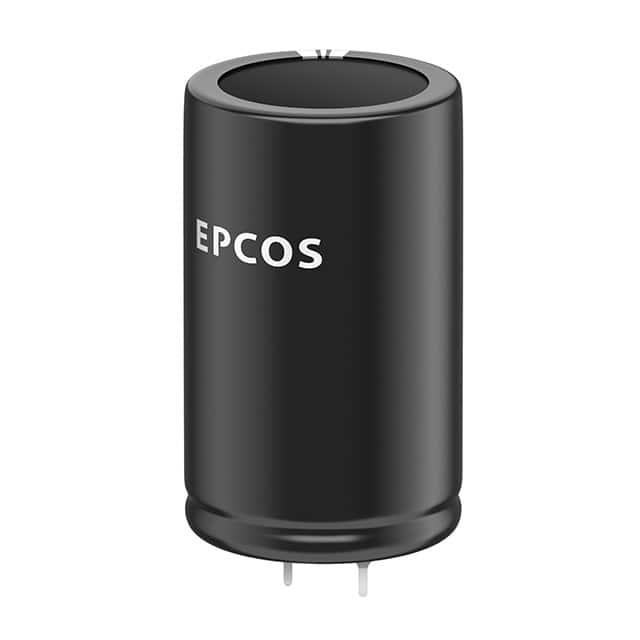

TDK 铝电解电容 B43647B5477M057

B43647B5477M057概述

    铝电解电容器 B43647 技术手册解析

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电源供应、频率转换器、不间断电源系统、医疗设备及太阳能逆变器等领域。该型号为B43647的铝电解电容器具有超长寿命等级,能够承受高纹波电流,并通过针焰测试(IEC 60695-11-5),适用于105°C的工作环境。该系列不推荐用于汽车应用,除非另有说明。

    技术参数


    以下是该型号电容器的技术规格和关键性能参数:
    - 额定电压(VR): 450 V DC
    - 突波电压(VS): 1.10倍VR
    - 标称电容(CR): 120 µF 至 1000 µF
    - 电容容差: ±20%
    - 损耗因子(tan δ): 在20°C和120Hz条件下,tan δ ≤ 0.20
    - 漏电流(Ileak): 在20°C条件下,5分钟时,漏电流≤ 初始规格限制
    - 自感(ESL): 约20 nH
    - 有用寿命要求:
    - 温度:105°C;额定电压(VR)
    - 交流电流(IAC,R):大于2000小时
    - ΔC/C ≤ 20%初始值
    - tan δ ≤ 2倍初始规格限值
    - Ileak ≤ 初始规格限值

    产品特点和优势


    B43647型号铝电解电容器具备以下特点和优势:
    - 极高的CV产品,超紧凑设计:非常适合空间受限的应用场合。
    - 高可靠性:通过多项测试验证,适用于严苛的工作环境。
    - 高纹波电流能力:适合需要高稳定性输出的应用。
    - 阻燃特性:符合IEC 60695-11-5标准,所有火焰暴露时间不超过120秒。
    - 环保材料:符合RoHS规范,使用环保材料。

    应用案例和使用建议


    B43647型号铝电解电容器在以下应用场景中表现优异:
    - 电源供应:提供稳定的直流输出,保证设备正常运行。
    - 频率转换器:在转换频率时保持良好的电容特性。
    - 不间断电源系统:为重要设备提供稳定电力支持。
    - 医疗设备:确保安全可靠的操作环境。
    - 太阳能逆变器:高效储存和释放能量。
    使用建议:
    - 确保正确连接正负极,防止反向电压导致损坏。
    - 安装时避免对引线施加过度力,确保焊接后电容器不被移动。
    - 存储时避免高温和高湿度环境,最佳存储温度范围为+5至+35°C,相对湿度≤75%。

    兼容性和支持


    B43647型号铝电解电容器与大多数标准PCB布局兼容,提供多种终端样式和绝缘选项。制造商提供了详尽的技术支持,包括在线使用寿命计算工具和材料数据表(MDS),以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问:如何判断电容器是否达到使用寿命?
    - 答:可以使用制造商提供的在线使用寿命计算工具进行评估,该工具可提供具体使用寿命数据。
    - 问:如何避免电容器因温度过高而损坏?
    - 答:严格遵守操作温度限制,避免超过105°C的工作温度。

    总结和推荐


    B43647型号铝电解电容器凭借其高可靠性、高纹波电流能力和出色的环境适应性,在多种应用中表现出色。对于需要高性能电容器的应用,这款产品是理想选择。我们强烈推荐在相关应用中使用此型号电容器,以获得最佳性能和长期稳定性。

B43647B5477M057参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 240mΩ@ 100Hz
纹波电流 1.8A@ 100Hz
工作寿命 2000h@ 105°C
长*宽*高 30mm*40mm*40mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43647B5477M057厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43647B5477M057数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43647B5477M057 B43647B5477M057数据手册

B43647B5477M057封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4264 ¥ 112.3622
10+ $ 10.2107 ¥ 85.451
80+ $ 8.3629 ¥ 69.987
160+ $ 7.8989 ¥ 66.1036
560+ $ 7.3008 ¥ 61.0986
库存: 227
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.36
