B41858C7477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 35V ±20% 73mΩ@ 10kHz 5000h@ 105°C 1.202A@ 100 kHz 通孔安装 10mm*20mm*22mm
供应商型号: 2750201
供应商: 海外现货
标准整包数: 10

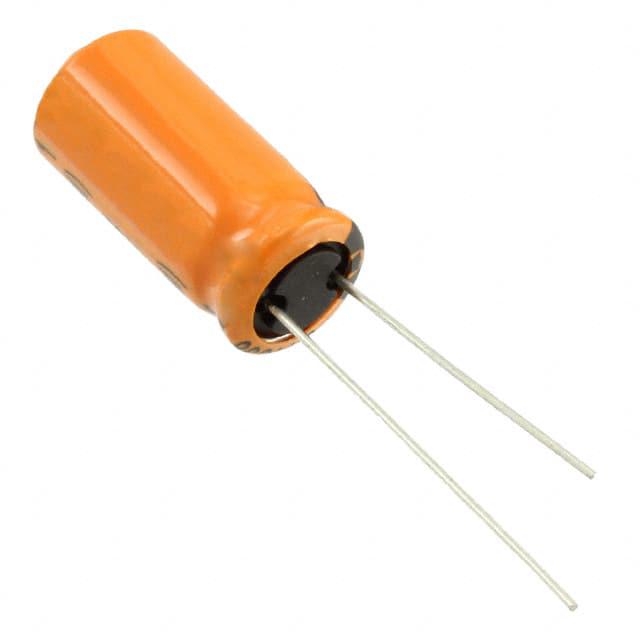

TDK 铝电解电容 B41858C7477M000

B41858C7477M000概述

    铝电解电容器:B41858系列

    产品简介


    铝电解电容器是一种常用的单端子电容器,属于长寿命等级电容器,适用于汽车电子等领域。它具有低阻抗、高可靠性、低等效串联电阻(ESR)和高纹波电流能力的特点,并且符合RoHS标准。这些特性使得该电容器成为在高频和高温环境中工作的理想选择。

    技术参数


    - 额定电压:10 VDC 至 100 VDC
    - 额定电容范围:22 μF 至 10000 μF
    - 容差:±20%
    - 损耗因子(tan δ):
    - 在20°C和120Hz时:最大值为0.19(对于10 VDC)
    - 每增加1000 μF加0.02
    - 泄漏电流(Ileak):在20°C,5分钟内小于指定值
    - 自感(ESL):20 nH 至 34 nH
    - 有用寿命:在105°C,额定电压下,大于3000小时(直径8mm);大于5000小时(直径≥10mm)

    产品特点和优势


    - 低阻抗:能够在高频下工作,适用于高频电路设计。
    - 高可靠性:适用于长期稳定运行的应用。
    - 低ESR:能够提供较低的电阻,减少能量损失。
    - 高纹波电流能力:适合处理较大的波动电流。
    - 耐高温:能够在高达105°C的温度下稳定工作。

    应用案例和使用建议


    铝电解电容器广泛应用于汽车电子系统,例如动力系统、刹车系统和车身控制系统。此外,它们还适用于需要长时间稳定运行的工业设备。在使用过程中,应注意环境温度不要超过105°C,并确保适当的通风以防止过热。

    兼容性和支持


    - 交付模式:可以选择散装(Bulk)、带状包装(Taped, Ammo pack)、切割(Cut)和弯曲(Kinked)等形式。
    - 引脚配置:支持多种引脚配置,如直角引脚(J leads)和90度弯折引脚(bent 90° leads)。
    - 制造商支持:提供全面的技术文档和支持服务,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:电容器在高温环境下表现不佳。
    - 解决方案:确保工作温度不超过105°C,并选择适当的散热措施。
    - 问题2:电容器出现泄漏电流过大。
    - 解决方案:检查安装和连接是否正确,必要时更换新的电容器。
    - 问题3:电容器的阻抗不符合预期。
    - 解决方案:确认额定电压和频率匹配,并检查其他电路参数是否影响阻抗。

    总结和推荐


    B41858系列铝电解电容器以其出色的性能和广泛的适用性,在汽车电子和其他要求高可靠性的应用中表现出色。它们不仅具有良好的热稳定性,还能承受较高的纹波电流,使其成为市场上极具竞争力的产品之一。建议在需要高性能和稳定性的应用中优先考虑此系列电容器。

B41858C7477M000参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 73mΩ@ 10kHz
纹波电流 1.202A@ 100 kHz
工作寿命 5000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41858C7477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41858C7477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41858C7477M000 B41858C7477M000数据手册

B41858C7477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
