首页  >  产品百科  >  B43642B5187M080

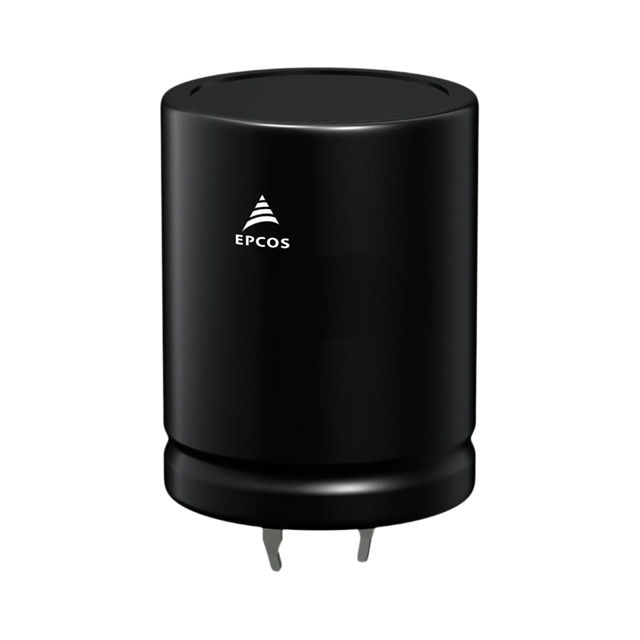

B43642B5187M080

产品分类: 铝电解电容
厂牌: TDK
产品描述: 180μF 450V ±20% 460mΩ@ 100Hz 3000h@ 105°C 1.04A@ 100Hz 卡入式安装,按扣安装,通孔安装 25mm*35mm*37mm
供应商型号: Q-BN-B43642B5187M080
供应商: 期货订购
标准整包数: 460
TDK 铝电解电容 B43642B5187M080

B43642B5187M080概述

    铝电解电容器(型号:B43642)技术手册

    1. 产品简介


    铝电解电容器是广泛应用于各种电源转换和电子设备中的关键组件。它们的特点在于超高的CV值和紧凑的设计,使得这些电容器特别适用于需要高纹波电流能力的应用场景。型号B43642属于长寿命等级电容器,适用于频率转换器、太阳能逆变器、不间断电源系统、专业电源供应及医疗设备等高端应用领域。

    2. 技术参数


    - 额定电压VR: 200...450 V DC
    - 浪涌电压VS: 1.15 VR(对于VR ≤ 250 V DC)
    1.10 VR(对于VR ≥ 400 V DC)
    - 标称电容CR: 82...3300 μF
    - 电容容差: ±20%
    - 损耗因子tan δ:
    - 20 °C,120 Hz时:VR ≤ 250 V DC,tan δ ≤ 0.15
    - 20 °C,120 Hz时:VR ≥ 400 V DC,tan δ ≤ 0.20
    - 漏电流Ileak(5分钟,20°C):
    - 5分钟后的值低于规定限值
    - 寄生自感ESL:
    - 约为20 nH
    - 使用寿命要求:
    - 105°C条件下,使用寿命达到3000小时
    - ΔC/C ≤ 20% 初始值
    - tan δ ≤ 2倍初始指定限值
    - Ileak ≤ 初始指定限值
    - 过压耐受测试后要求:
    - 105°C条件下,2000小时使用寿命
    - ΔC/C ≤ 10% 初始值
    - tan δ ≤ 1.3倍初始指定限值
    - Ileak ≤ 初始指定限值
    - 振动测试:
    - 按照IEC 60068-2-6标准,频率范围为10 Hz...55 Hz,位移幅度为0.35 mm,最大加速度为5g,持续时间为3次2小时。
    - 电容器通过其本体固定,并牢固地夹在工作表面上。
    - 低温特性:
    - 在-25°C下的最大阻抗比为3至4(VR ≤ 250 V)
    - 在-40°C下的最大阻抗比为7至10(VR ≥ 400 V)
    - 气候类别:
    - 按照IEC 60068-1: 40/105/56(−40°C/+105°C/56天湿热测试)

    3. 产品特点和优势


    B43642系列铝电解电容器的主要特点是其极其紧凑的设计和极高的纹波电流承载能力。此外,该系列电容器具有极高的可靠性,优化的内部热阻,以及通过针焰测试的所有绝缘版本。这些特性使得它们特别适用于高频转换和严苛的工作环境。

    4. 应用案例和使用建议


    B43642铝电解电容器已成功应用于频率转换器、太阳能逆变器、不间断电源系统等领域。为了更好地发挥其性能,建议在高温环境下使用时特别注意散热设计,以确保稳定运行。

    5. 兼容性和支持


    该系列产品与其他电子元器件的兼容性良好,支持的标准接口和绝缘选项使其能够轻松集成到现有的电路设计中。制造商EPCOS提供了详细的技术文档和材料安全数据表,以帮助用户更好地理解和使用这些电容器。

    6. 常见问题与解决方案


    根据技术手册中的信息,常见的问题可能包括过压、高温环境下的性能下降等。具体解决方案包括:
    - 过压保护:确保在应用中提供适当的过压保护措施,如采用适当的保险丝或电压限制器。
    - 高温影响:在高温环境下使用时,建议采用良好的散热设计以延长电容器的使用寿命。

    7. 总结和推荐


    总体而言,B43642系列铝电解电容器凭借其紧凑设计、高可靠性和优异的性能,在许多高端应用中表现出色。建议在需要高纹波电流能力和紧凑设计的场合下使用。制造商提供的全面技术支持文档和详细的性能数据也进一步提升了该产品的市场竞争力。
    以上是对EPCOS公司生产的B43642型铝电解电容器的技术手册内容的整理和分析。希望上述信息对您的研究和应用有所帮助。

B43642B5187M080参数

参数
电容值 180μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 460mΩ@ 100Hz
纹波电流 1.04A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 25mm*35mm*37mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43642B5187M080厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43642B5187M080数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43642B5187M080 B43642B5187M080数据手册

B43642B5187M080封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
460+ $ 4.7652 ¥ 40.6472
库存: 46000
起订量: 460 增量: 0
交货地:
最小起订量为:460
合计: ¥ 18697.71
