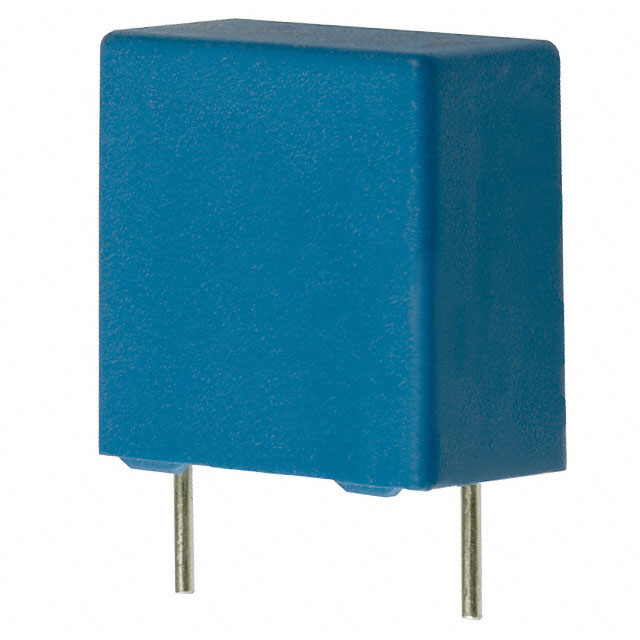

B32932A3104M289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±20% 涤纶 305V 通孔安装 18mm*6mm*11mm
供应商型号: 871-B32932A3104M289
供应商: Mouser
标准整包数: 1
TDK 薄膜电容 B32932A3104M289

B32932A3104M289概述


    产品简介


    产品类型: 薄膜电容器(聚酯薄膜电容器)
    主要功能: 用于电源线路滤波和电磁干扰抑制,特别是在恶劣环境下具有较高的稳定性和可靠性。
    应用领域: 适用于各种电力计量装置、白色家电控制器、传感器系统以及其他需要高稳定性和高可靠性的电子设备中。

    技术参数


    - 最大工作温度: 105°C
    - 气候类别 (IEC 60068-1:2013): 40/105/56
    - 额定电压 (AC): 305V(50/60Hz)
    - 最大连续直流电压: 500V(在最高温度为85°C时)
    - 容差: ±10%(K), ±20%(M)
    - 脉冲处理能力:
    - 非正弦电压下的最大允许电压变化率 \(dV/dt\): 90 V/μs (15 mm间距)
    - 最大允许脉冲波形特征 \(k0\): 108000 V²/μs (15 mm间距)
    - 防潮测试: 在高温(+85°C, 85%相对湿度, 1000小时)和常温(+40°C, 93%相对湿度, 2000小时)条件下测试
    - 标准: IEC 60384-14:2013/AMD1:2016 和 AEC-Q200D

    产品特点和优势


    - 高稳定性: 电容值的稳定性高,适用于长期运行
    - 安全认证: X2认证,适用于高达2.2μF的电容器
    - 环保材料: RoHS兼容,符合AEC-Q200D标准
    - 结构设计: 采用金属化聚酯薄膜作为介质,内部串联连接,塑料外壳(UL 94 V-0),阻燃环氧树脂密封

    应用案例和使用建议


    - 典型应用场景:
    - 与主电源线路串联,用于滤波和EMI抑制
    - 在恶劣环境下,如高湿度和高温环境中
    - 使用建议:
    - 为确保焊接质量,建议在235±5°C的焊锡浴温度下进行焊接
    - 避免焊接过程中的过热,推荐的焊点温度为≤120°C
    - 当手动焊接时,烙铁尖端温度应控制在<360°C,焊接时间不超过3秒
    - 在恶劣环境条件下,注意温度和湿度的影响,采取额外防护措施

    兼容性和支持


    - 兼容性:
    - 适用于不同的电力计量装置和控制系统
    - 与其他电路组件配合使用,例如白家电控制器和传感器
    - 支持和服务:
    - TDK Electronics提供详细的安装指导和技术支持,确保用户正确使用和维护产品

    常见问题与解决方案


    - 问题: 电容值漂移
    - 解决方案: 确保在规定的温度和湿度条件下储存电容器,避免长时间暴露在高湿环境中
    - 问题: 焊接过程中损坏
    - 解决方案: 遵循推荐的焊接曲线和温度限制,避免过高的焊接温度

    总结和推荐


    总体而言,TDK Electronics的这款X2耐高压电容器在性能上表现出色,能够适应各种恶劣环境条件,尤其适合电力计量装置和白色家电的应用。其高稳定性、X2认证以及环保特性使其在市场上具备显著的竞争优势。对于需要高可靠性和长寿命的应用场合,这款电容器是理想的选择。强烈推荐使用。
    以上是对TDK Electronics AG的X2重型系列薄膜电容器(型号B32932至B32936)的技术手册内容的整理与总结,希望能够帮助用户更好地理解和使用该产品。

B32932A3104M289参数

参数
电容值 100nF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC -
长*宽*高 18mm*6mm*11mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装

B32932A3104M289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32932A3104M289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32932A3104M289 B32932A3104M289数据手册

B32932A3104M289封装设计

查看详情并下载
Symbol
Footprint
3D Model
