首页  >  产品百科  >  B32654A3155J000

B32654A3155J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.5μF ±5% 聚丙烯 250V 160V 通孔安装 31.5mm*11mm*21mm
供应商型号: 495-B32654A3155J000-ND
供应商: Digi-Key
标准整包数: 1

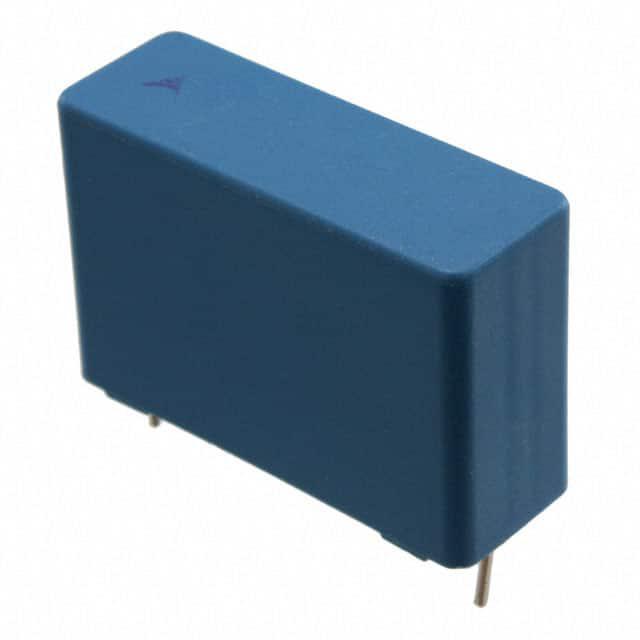

TDK 薄膜电容 B32654A3155J000

B32654A3155J000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP) B32651-B32658

    产品简介


    EPCOS公司的B32651至B32658系列电容属于薄膜电容器,特别是金属化聚丙烯(Metallized Polypropylene)薄膜电容器(MKP)。这些电容器以其高脉冲强度和优异的电气特性,在电子球灯、开关电源、IGBT保护及浪涌抑制等领域得到广泛应用。

    技术参数


    - 最大工作温度:110°C
    - 气候类别(IEC 60068-1:2013):55/100/56
    - 电介质材料:聚丙烯(PP)(MKP)
    - 绕线电容技术:内部串联连接
    - 外壳材料:塑料(UL 94 V-0)
    - 密封材料:环氧树脂(UL 94 V-0)
    - 额定电压(DC):125V到2000V
    - 额定电流(AC):根据具体型号有所不同
    - 容值范围:0.68nF到22000nF
    - 尺寸:多种规格,根据电极间距和电容值不同而变化
    - 封装方式:散装(untaped)、带状包装(taped)

    产品特点和优势


    - 高脉冲强度:适用于需要承受高瞬态电流的应用。
    - 高接触可靠性:确保长期使用的稳定性和安全性。
    - 环保合规性:符合RoHS标准,无卤素,适合绿色产品需求。
    - 低电感:由于采用绕线电容技术,能够实现非常低的电感值。
    - 认证标准:符合AEC-Q200D标准,适用于汽车和工业应用。
    - 可选无铅终端:提供无铅焊接终端选项。

    应用案例和使用建议


    - 应用场景:用于电子镇流器、开关电源、IGBT保护及浪涌抑制。
    - 使用建议:
    - 在设计电路时,要考虑到电容的容值和耐压等级,确保符合系统的需求。
    - 对于需要高脉冲处理能力的应用,建议优先考虑较大容值的电容型号。
    - 在安装过程中,务必遵循正确的焊接工艺以保持良好的接触可靠性。

    兼容性和支持


    - 兼容性:这些电容器与各种电子设备兼容,尤其是在需要高脉冲强度和可靠性的应用中。
    - 支持服务:EPCOS公司提供了详尽的技术文档和支持服务,包括详细的应用指南和故障排除指南。

    常见问题与解决方案


    - 问题:电容容量不稳定。
    - 解决方法:检查接线是否松动或接触不良,确保电容在规定的温度范围内工作。
    - 问题:电容过热。
    - 解决方法:减少负载或增加散热措施,如加装散热片或风扇。

    总结和推荐


    总体而言,B32651至B32658系列电容是市场上高性能的金属化聚丙烯薄膜电容,具备出色的脉冲处理能力和高可靠性,非常适合应用于需要严格电气特性的高端电子设备中。无论是针对传统电子产品还是电动汽车和工业控制等新兴领域,这些电容都能提供可靠的解决方案。因此,强烈推荐这些电容器在各类高要求应用场景中使用。

B32654A3155J000参数

参数
电容值 1.5μF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 250V
ESR-等效串联电阻 -
额定电压-AC 160V
长*宽*高 31.5mm*11mm*21mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32654A3155J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32654A3155J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32654A3155J000 B32654A3155J000数据手册

B32654A3155J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9095 ¥ 24.5853
10+ $ 1.9548 ¥ 16.5181
50+ $ 1.5423 ¥ 12.9073
320+ $ 1.2687 ¥ 10.6175
640+ $ 1.1902 ¥ 9.9606
1280+ $ 1.1218 ¥ 9.3885
2560+ $ 1.0622 ¥ 8.8896
5120+ $ 1.0111 ¥ 8.462
库存: 1280
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.58
