B32656S7564K562

产品分类: 薄膜电容
厂牌: TDK
产品描述: 560nF ±10% 聚丙烯 1.25KV 500V 7mΩ 底座安装,螺纹安装 42mm*20mm*39.5mm
供应商型号: Q-BN-B32656S7564K562
供应商: 期货订购
标准整包数: 96
TDK 薄膜电容 B32656S7564K562

B32656S7564K562概述

    # 产品概述

    产品简介

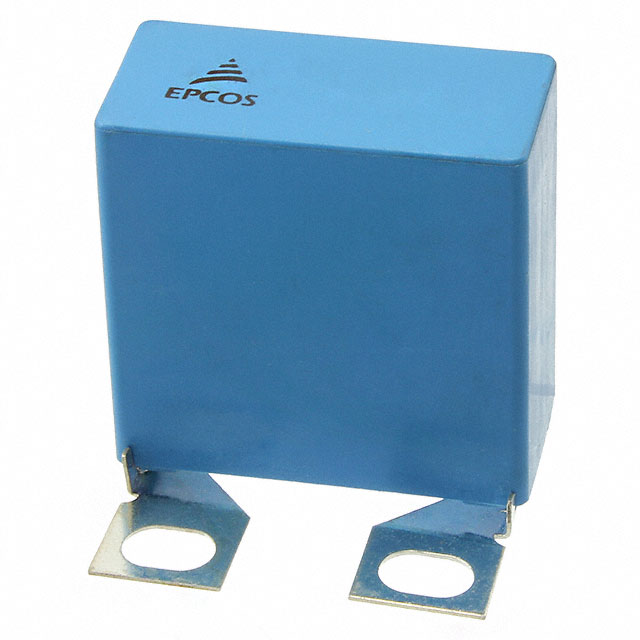

    产品类型:本产品为金属化聚丙烯薄膜电容器(MKP),主要用于IGBT保护电路中的抑制器。
    主要功能:B32656S和B32658S系列是专为高脉冲强度设计的,具有非常低的寄生电感和优良的接触可靠性,适用于多种应用环境。
    应用领域:这种电容器广泛应用于工业和消费电子产品中,特别是需要快速响应的场合,如IGBT模块的保护电路。

    技术参数


    - 最大工作温度:110°C
    - 气候类别(IEC 60068-1:2013):55/100/56
    - 介电材料:聚丙烯(PP)
    - 封装材料:塑料外壳(UL 94 V-0)、环氧树脂密封(UL 94 V-0)
    - 额定电压范围(DC):850V至2000V
    - 额定电流范围(AC,f≤1kHz):450V至800V
    - 容值范围:68nF至5600nF

    产品特点和优势


    - 高脉冲强度:具备高耐压能力和高脉冲承受能力。
    - 低寄生电感:极低的电感有助于提高响应速度。
    - 环保:符合RoHS标准。
    - 可定制化:可按客户需求提供AEC-Q200D认证。

    应用案例和使用建议


    应用案例
    - IGBT保护电路:电容器通常用于IGBT的缓冲电路,以防止瞬态电压对IGBT造成损坏。
    - 交流到直流转换器:在高频开关应用中,这种电容器可以作为滤波器使用。
    使用建议
    - 选择合适的容值和电压等级:根据实际应用场景,选择适当的电容值和电压等级。
    - 考虑环境温度:确保工作温度不超过规定的最大工作温度。
    - 连接方式:使用带状端子并确保紧固扭矩不超过10Nm。

    兼容性和支持


    这些电容器可以与多种电子元器件和其他设备配套使用,具体要求请参阅制造商的文档。制造商提供了详细的支持服务,包括产品的技术咨询和售后服务。

    常见问题与解决方案


    问题1:如何选择合适的电容值?
    解答:依据应用场景和需求,参考额定电压、容值范围和频率特性来选择合适的电容值。
    问题2:如何确保电容器的安全运行?
    解答:确保电容器的工作温度不超过110°C,并且遵循安装和使用手册上的安全指南。

    总结和推荐


    这些金属化聚丙烯薄膜电容器(MKP)具有高脉冲强度和低寄生电感,非常适合用于工业和消费电子产品中的IGBT保护电路。其优越的电气特性和广泛的应用场景使其成为市场上不可或缺的电子元件之一。基于上述分析,强烈推荐这些产品用于需要高性能和可靠性的应用场景。

B32656S7564K562参数

参数
电容值 560nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 1.25KV
ESR-等效串联电阻 7mΩ
额定电压-AC 500V
长*宽*高 42mm*20mm*39.5mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装
