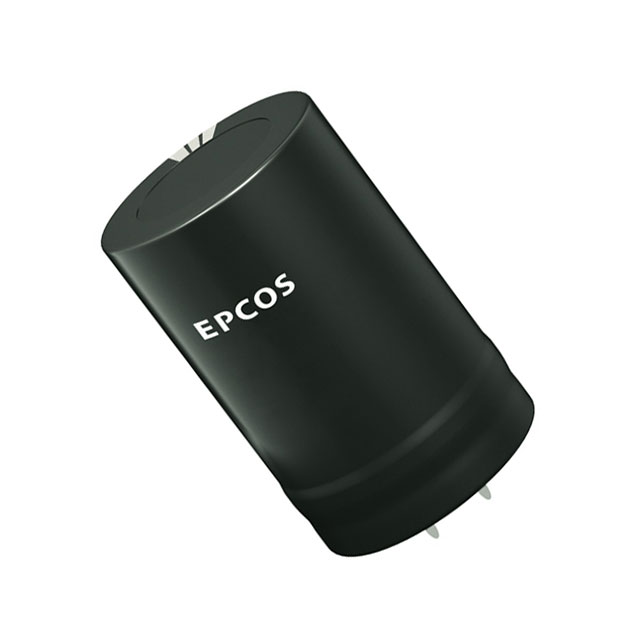

B43624B9477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 400V ±20% 180mΩ@ 100Hz 8000h@ 85°C 2.68A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm(长度)*42mm(高度)
供应商型号: 495-B43624B9477M000-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B43624B9477M000

B43624B9477M000概述

    铝电解电容器(B43624系列)技术手册概述

    1. 产品简介


    铝电解电容器是一种广泛应用的电子元器件,特别适用于需要高容值和可靠性的场合。本系列的产品主要用于频率转换器、太阳能逆变器、不间断电源、专业电源、医疗设备和白色家电等领域。值得注意的是,这些电容器不适合用于汽车应用,除非特别指明。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 额定电压 \(VR\) | 200 - 450 V DC |
    | 冲击电压 \(VS\) | \(1.15 \times VR\) (当 \(VR \leq 250 V DC\))
    \(1.10 \times VR\) (当 \(VR \geq 400 V DC\)) |
    | 额定电容 \(CR\) | 56 - 2200 μF |
    | 电容容差 | ±20% |
    | 损耗角正切 \(tan \delta\) | 当 \(VR \leq 400 V DC\) 时,\(tan \delta \leq 0.15\)
    当 \(VR = 450 V DC\) 时,\(tan \delta \leq 0.20\) |
    | 泄漏电流 \(I{leak}\) | (5分钟,20°C) |
    | 自感 \(Ls\) | 约20 nH |

    3. 产品特点和优势


    - 长使用寿命:通过降低额定电压(0.93 × \(VR\)),可以在高达105°C的温度下正常运行。
    - 高可靠性:具备长期稳定的工作性能,能够满足苛刻的应用要求。
    - 高纹波电流能力:能够在较高纹波电流下保持稳定的性能。
    - 低等效串联电阻 (ESR):提供更低的内部电阻,从而减少热量产生。
    - 紧凑设计:具有高CV产品,使得同样的容量下体积更小。

    4. 应用案例和使用建议


    - 频率转换器:可有效应用于需要大电容且能够承受高温的应用中。
    - 太阳能逆变器:适合于要求高效能且长时间运行的应用场合。
    - UPS不间断电源系统:提供可靠的电力支持,确保系统的稳定运行。
    - 医疗设备:由于需要高度可靠和高性能的电容,这些设备通常需要采用高质量的铝电解电容器。
    使用建议:
    - 确保电容器的工作温度不超过105°C。
    - 注意选择合适的额定电压和电容值,以满足具体应用的需求。

    5. 兼容性和支持


    - 兼容性:这些电容器与大多数电子设备和其他标准铝电解电容器兼容。
    - 支持和服务:制造商提供了详尽的技术支持和客户服务,以帮助解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电容器出现泄漏电流增大
    解决方案:检查电容器是否受到物理损坏或过度的热应力。
    - 问题2:电容器在高温环境下寿命缩短
    解决方案:尽量避免长时间暴露在超过额定温度范围内。
    - 问题3:电容器的阻抗异常
    解决方案:确认电容器是否被正确安装,并且电路没有其他干扰因素。

    7. 总结和推荐


    总结:TDK Electronics AG的B43624系列铝电解电容器是一款高性能、长寿命的产品,具有出色的电气特性和可靠性。其独特的设计理念和广泛的适用范围使其成为许多工业和消费类电子设备的理想选择。
    推荐:强烈推荐给需要高可靠性和高性能电容器的应用领域,例如频率转换器、太阳能逆变器、UPS系统和医疗设备等。对于那些寻求持久稳定性和良好性价比的工程师和设计师来说,这款电容器无疑是一个不错的选择。

B43624B9477M000参数

参数
电容值 470μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 180mΩ@ 100Hz
纹波电流 2.68A@ 100Hz
工作寿命 8000h@ 85°C
长*宽*高 35mm(长度)*42mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43624B9477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43624B9477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43624B9477M000 B43624B9477M000数据手册

B43624B9477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
