B41505A9108M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 1mF 100V ±20% 100mΩ 5000h@ 105°C 1.4A@ 100Hz 卡入式安装,按扣安装,通孔安装 25mm*35mm*37mm
供应商型号: 495-6193-ND
供应商: Digi-Key
标准整包数: 1

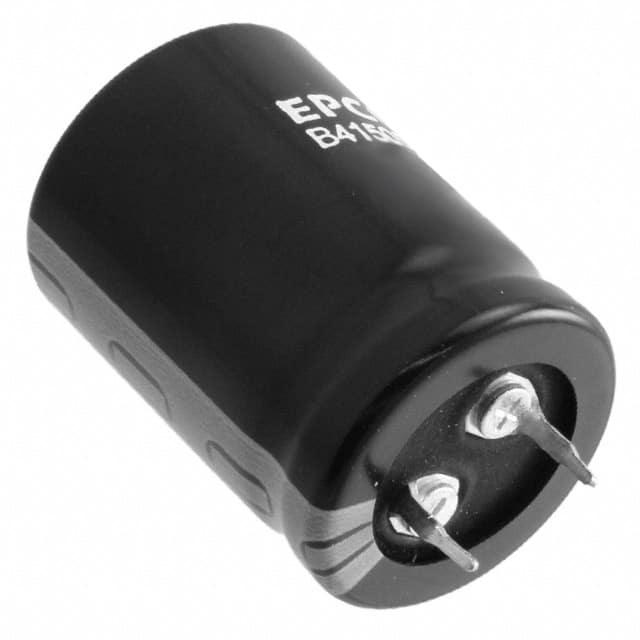

TDK 铝电解电容 B41505A9108M000

B41505A9108M000概述

    铝电解电容器技术手册:型号B41505

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电力供应系统中。本文档介绍的产品系列为B41505,属于长寿命等级电容器,适用于专业电源的应用场景。这种电容器具备高可靠性和卓越的纹波电流能力,低等效串联电阻(ESR),并能够在高温环境下保持良好的性能。

    技术参数


    - 额定电压:10至100V直流电
    - 额定电容范围:560至33000μF
    - 容差:±20%
    - 损耗因子(在不同电压下的典型值):
    - 10V直流下:≤0.20
    - 16V直流下:≤0.15
    - 25V直流下:≤0.11
    - 35V直流下:≤0.10
    - 50V直流下:≤0.08
    - 63至100V直流下:≤0.06
    - 自感:约20nH
    - 使用寿命要求:
    - 温度105°C,额定电压,纹波电流>5000小时,最大容量变化率不超过初始值的45%
    - 温度85°C,额定电压,最大纹波电流>12000小时,损耗因子不超过初始限值的三倍
    - 温度40°C,额定电压,2.1倍最大纹波电流>25000小时,漏电流不超过初始限值
    - 负载寿命测试:温度105°C,额定电压,纹波电流>4000小时,最大容量变化率不超过初始值的20%,损耗因子不超过初始限值的两倍,漏电流不超过初始限值
    - 耐压测试:温度105°C,额定电压>2000小时,最大容量变化率不超过初始值的15%,损耗因子不超过初始限值的1.3倍,漏电流不超过初始限值
    - 振动测试:符合IEC 60068-2-6标准,频率范围10至55Hz,位移幅度0.35毫米,最大加速度5g,持续时间3次2小时

    产品特点和优势


    1. 长寿命:能够在严苛条件下长时间稳定工作。
    2. 高可靠性:满足严格的电气和机械性能要求。
    3. 优秀的纹波电流能力:适应各种功率需求。
    4. 低ESR:降低功耗,提高效率。
    5. 针焰测试通过:根据IEC 60695-11-5标准,在所有火焰暴露时间不超过120秒时,通过测试。
    6. RoHS兼容:符合环保要求。

    应用案例和使用建议


    本电容器广泛应用于专业电源领域。例如,在服务器电源、工业控制装置和汽车电子设备中使用。为了确保最佳性能,建议在安装和使用时遵循手册中的指导,特别是在焊接过程中避免超温或超时。

    兼容性和支持


    本电容器具有良好的兼容性,适用于多种类型的电路板。厂商提供了详尽的技术支持和维护服务,以确保客户能够正确使用和维护这些产品。

    常见问题与解决方案


    1. 如何处理电解液溅出?:如果电解液接触皮肤,立即用清水冲洗;如接触眼睛,用大量清水冲洗至少10分钟。及时就医。
    2. 如何安全存储电容器?:电容器应在+5至+35°C的温度和相对湿度≤75%的环境中存储。

    总结和推荐


    本产品在专业电源领域表现出色,具有优异的长期稳定性、高可靠性及出色的纹波电流承受能力。鉴于其特点和优势,强烈推荐在需要高性能和高可靠性的应用场合中使用。
    以上是关于型号B41505铝电解电容器的技术手册摘要。希望这些信息对您的设计和应用有所帮助。

B41505A9108M000参数

参数
电容值 1mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 100mΩ
工作寿命 5000h@ 105°C
纹波电流 1.4A@ 100Hz
长*宽*高 25mm*35mm*37mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41505A9108M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41505A9108M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41505A9108M000 B41505A9108M000数据手册

B41505A9108M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3632 ¥ 36.869
10+ $ 3.015 ¥ 25.2314
50+ $ 2.5434 ¥ 21.2853
130+ $ 2.3493 ¥ 19.6605
520+ $ 2.1458 ¥ 17.958
1040+ $ 2.0702 ¥ 17.3251
2600+ $ 2.0258 ¥ 16.9534
库存: 554
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.86
